EHWD-S · 独立式
连接尘源
独立式除尘器通过管道连接设备或捕集点。紧凑机体集成湿式捕集段和抽风机。
EHWD-S2 / S3参考范围 1,700–3,500 m³/h
EHWD-V集成打磨台的除尘器
紧凑布局适用于局部粉尘抽排
湿式洗涤无需独立水泵或喷嘴
01 / 紧凑型湿式除尘
EHWD-V · 一体式工作站效果图
EHWD-S 与 EHWD-V — 紧凑型湿式除尘
EHWD-S 是通过管道连接尘源的紧凑型自激式湿式除尘器，也可配套独立打磨台。EHWD-V 将打磨台与湿式除尘器集成为一个工作站。可根据具体应用设计其他风量规格和打磨台尺寸。

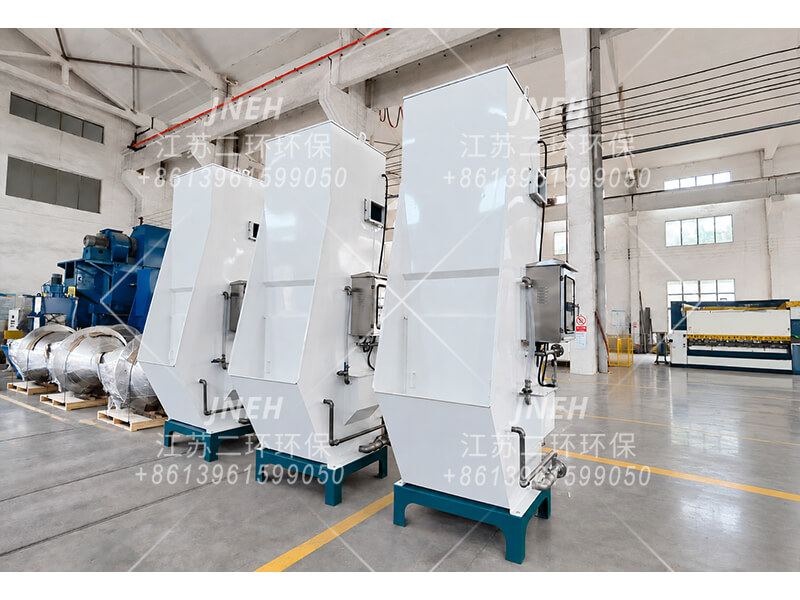

EHWD-S · 紧凑型除尘器
自激式湿式除尘
风机将含尘空气经入口吸入湿式捕集区。气流激起湍动水流捕集颗粒，随后在空气排出前分离夹带水滴。无需独立洗涤水泵或喷嘴。
EHWD-S · 型号选择
| 型号 | 风量 (m³/h) | 风机电机 (kW) |
|---|---|---|
| EHWD-S2 | 1,700–2,500 | 3–4 |
| EHWD-S3 | 2,500–3,500 | 4–5.5 |
| EHWD-S4* | 3,500–5,000 | 5.5–7.5 |
| EHWD-S5* | 5,000–6,000 | 11 |
S2 和 S3 基于已制造的设备。*S4 和 S5 为规划规格，其风量和电机参数为初步估算，尚需验证。最终选型取决于项目工况及系统阻力。
EHWD-S · 分体打磨台
除尘器配套分体打磨台
打磨台与湿式除尘器为两台独立设备，通过管道连接，可根据可用工作空间安排各自位置。
EHWD-V · 一体式工作站
打磨台与除尘器一体化
EHWD-V 将打磨台面直接设于湿式除尘器前方。粉尘在作业区域被捕集，并在同一设备内进入自激式水流洗涤区。
三种参考工作台面尺寸，为根据工件和可用占地空间选择工作站提供初步依据。
EHWD-V · 型号选择
| 型号 | 工作台面 (深 D × 宽 W, mm) | 风量 (m³/h) | 风机电机 (kW) |
|---|---|---|---|
| EHWD-V2 | 600 × 600 | 2,000–3,000 | 4–5.5 |
| EHWD-V4 | 600 × 1,200 | 3,000–6,000 | 7.5–11 |
| EHWD-V6 | 600 × 1,800 | 6,000–9,000 | 15–18.5 |
EHWD-V 图示为概念效果图。所列尺寸、风量和电机功率为初步设计参考，最终配置按项目确认。
02 / 用水与维护
水位控制与污泥清除
EHWD-S 和 EHWD-V 均采用自动补水。低水位控制功能和污泥输送选项根据项目需求选择。
如何补水？
两种型号均采用自动补水。当液位控制系统发出补水指令时，电磁阀开启补水。
低水位时如何处理？
采用浮球开关控制时，低水位信号使电磁阀开启补水。PLC 和触摸屏配置可提供低水位报警，并利用报警信号触发停机。报警及停机功能根据客户要求配置。
如何清除沉积污泥？
污泥经排污口排出，对无法自行排出的物料辅以人工清理。此方式适用于 EHWD-S 和 EHWD-V。
能否将污泥泵送至污泥坑？
可以。选配气动隔膜泵可通过管道将污泥输送至污泥坑。该泵用于排泥；风机驱动的湿式洗涤作用本身无需独立洗涤水泵。
咨询您的紧凑型湿式除尘器
请提供粉尘类型、所需风量、打磨台需求、可用电源以及水位控制和排泥选项偏好。我们可为您的应用评估 EHWD-S 或 EHWD-V 配置。
