滤筒滤芯

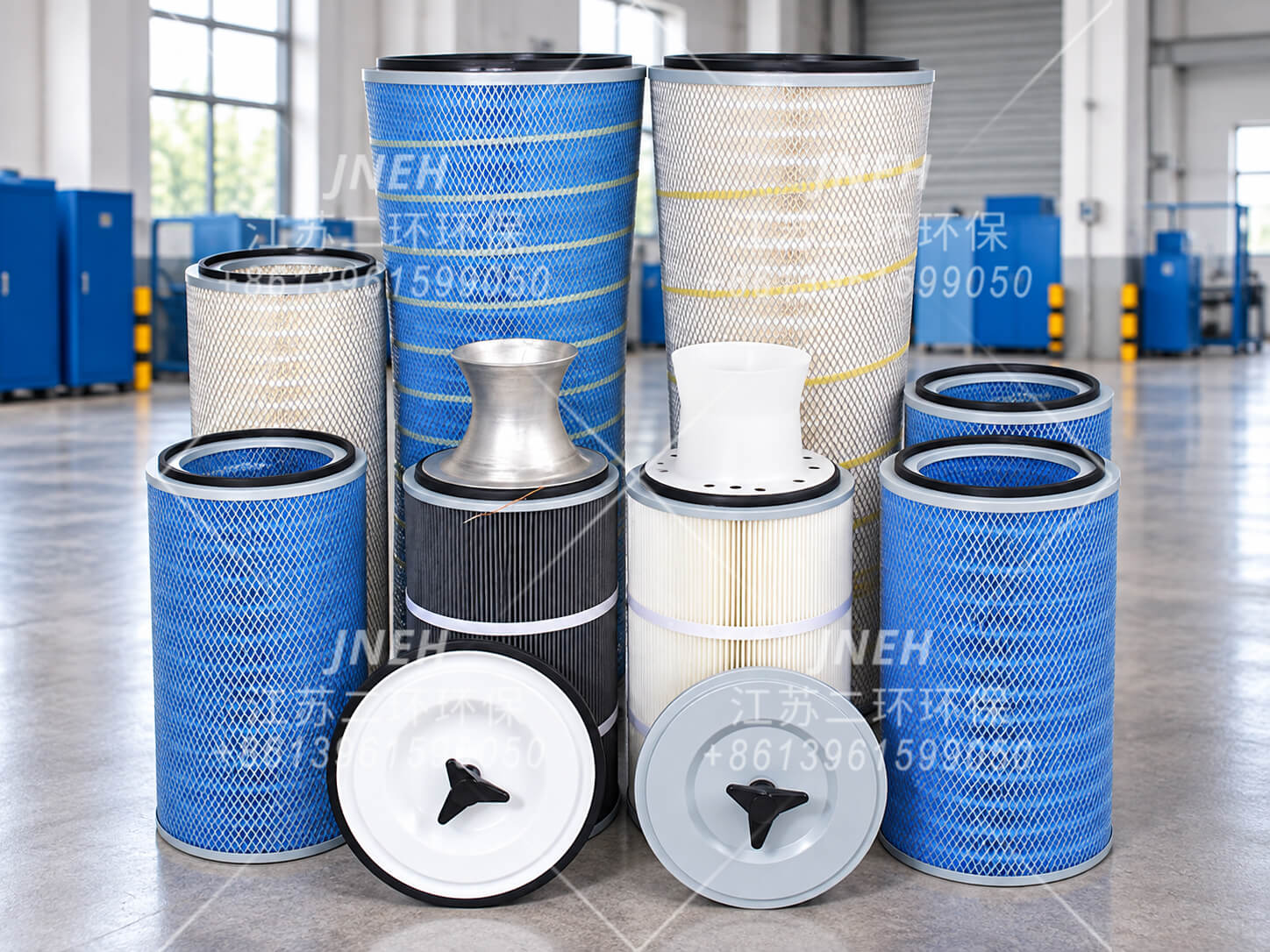

常见滤筒配置

常见设计包括圆形滤筒、方形法兰滤筒及六耳塑料端盖滤筒。

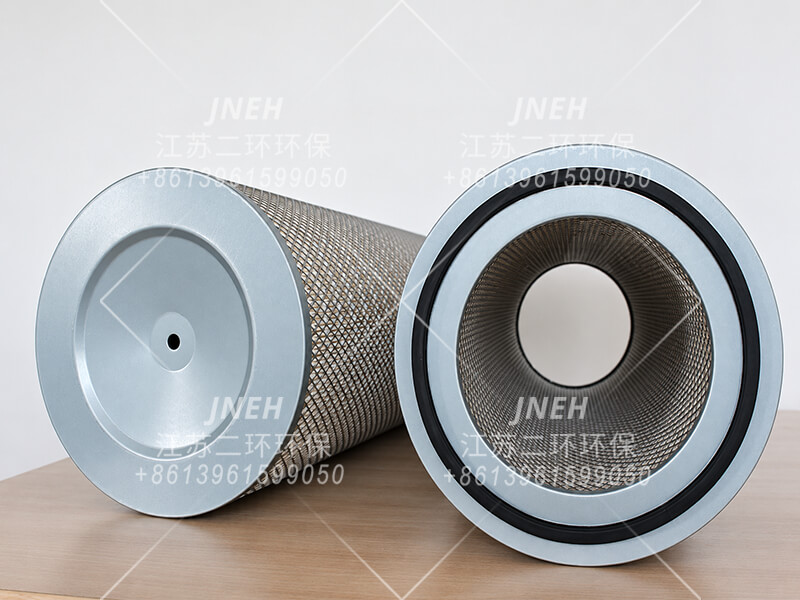

圆形除尘器滤筒

规格	双端开口	一端开口／一端封闭
端盖配置	两端端盖均开口	一端端盖开口，另一端封闭
常用尺寸	Ø352 × 660 mm / Ø324 × 660 mm 外径 × 长度
定制尺寸	直径和长度可按订单定制，包括800 mm和900 mm长度。
纤维素／纸质滤材	目前纤维素／纸质滤材系列的滤筒长度最长为1000 mm。
聚酯滤材	可提供的长度取决于滤筒设计。	可提供长滤筒，包括1500 mm和2000 mm长度。
底部安装孔	不适用：两端端盖均开口。	通常为Ø12或Ø14 mm；也可提供Ø16 mm，以适配更大的支撑杆。最终孔径按安装结构确认。
安装方式	与设备安装及密封结构相匹配。	中心螺杆穿过底部端盖孔，并用螺母固定。

长度超过1000 mm的聚酯滤筒通常采用一端开口、一端封闭的端盖结构。最终尺寸、端盖、密封垫及固定孔以确认图纸为准。

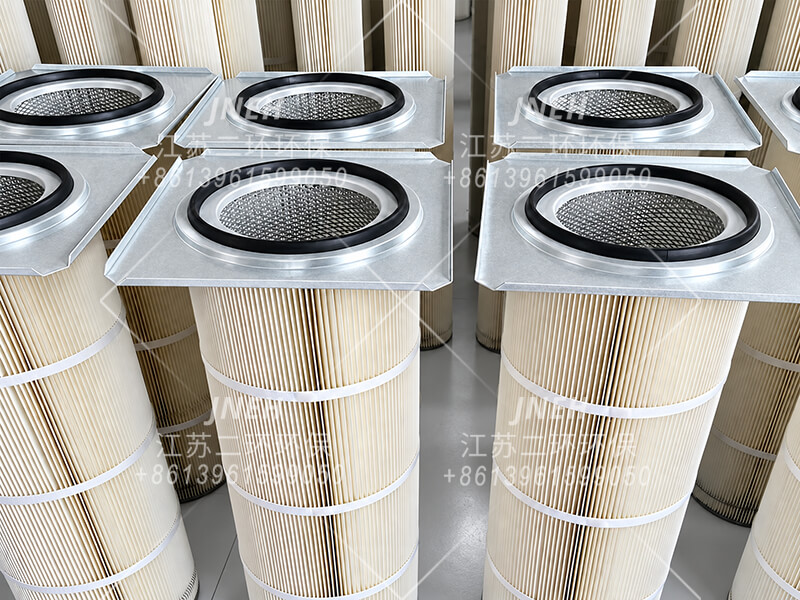

方形法兰滤筒

规格	可选配置
端盖配置	方形安装法兰，带圆形密封开口及封闭底盖。
常用尺寸	Ø324 × 1000 mm——最常用 其次为Ø324 × 1200、Ø324 × 660和Ø324 × 1500 mm。 外径 × 长度；按需求量顺序列出。
纤维素／纸质滤材	目前纤维素／纸质滤材系列的滤筒长度最长为1000 mm。
聚酯滤材	采用此法兰类型的聚酯滤筒，通常最长可提供1500 mm。
端盖表面处理	镀锌或喷塑。
安装 & 密封	法兰尺寸、开口、密封垫及固定细节均与设备匹配。
定制选项	滤筒长度、法兰、密封垫及滤材可按应用要求指定。

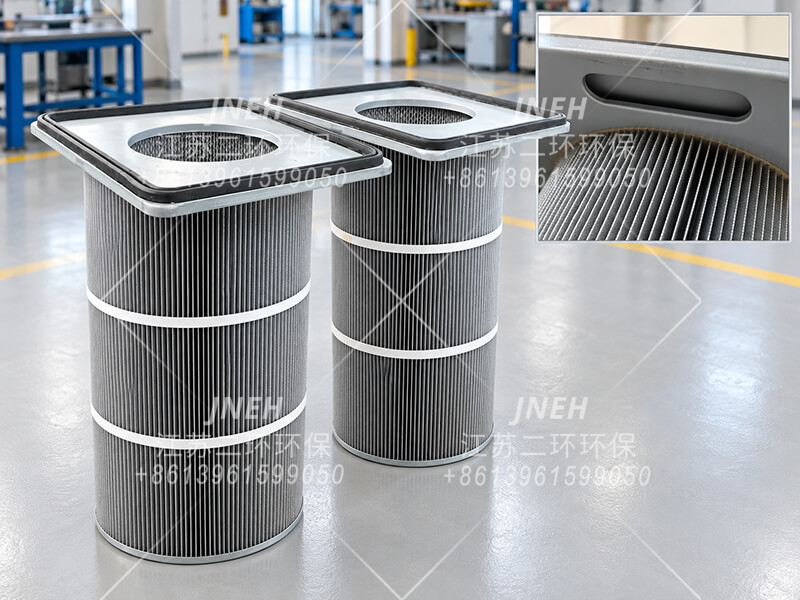

矩形法兰滤筒

规格	可选配置
端盖配置	矩形金属安装法兰，带圆形开口及周边密封垫。
法兰尺寸	534 × 425 mm 法兰长度 × 宽度；并非滤筒本体尺寸。
滤筒高度	1000 mm
纤维素／纸质滤材	可采用纤维素／纸质滤材。目前纤维素／纸质系列滤筒长度最长为1000 mm。
聚酯滤材	可采用聚酯滤材。滤材等级及表面处理按粉尘和运行条件选择。
安装 & 密封	法兰开口、密封垫截面及安装结构必须与现有除尘器匹配。
订购信息	请提供现有滤筒尺寸、端盖照片或图纸、运行条件及所需数量。最终规格在生产前确认。

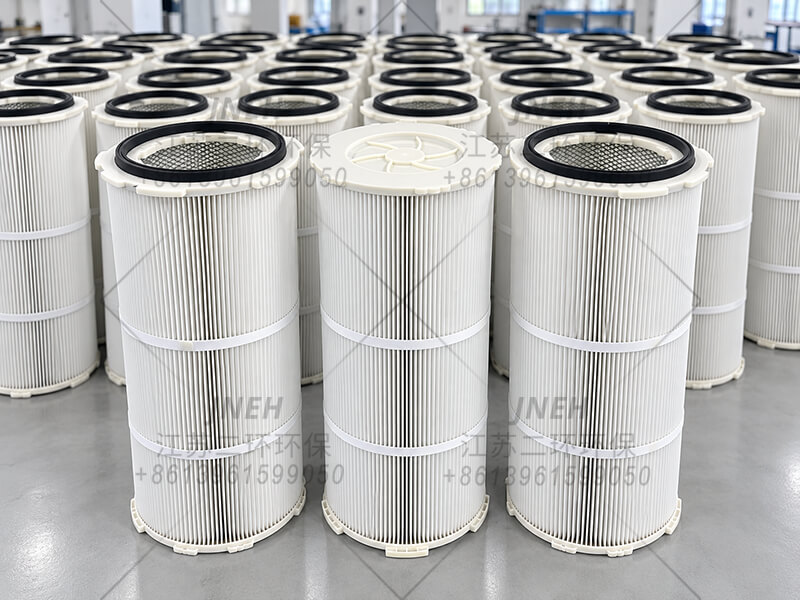

六耳塑料端盖滤筒

规格	可选配置
端盖配置	带密封垫的六耳安装端盖及封闭底盖。
端盖材质	上下端盖均采用ABS或PP塑料。
滤筒直径	Ø324 mm；此端盖设计仅提供一种直径。
常用尺寸	Ø324 × 660 mm和Ø324 × 900 mm 外径 × 长度。
纤维素／纸质滤材	目前系列滤筒长度最长为1000 mm。
聚酯滤材	滤筒长度通常最长为1500 mm。
定制选项	滤筒长度和滤材可按应用选择。安装及密封尺寸必须与设备匹配。

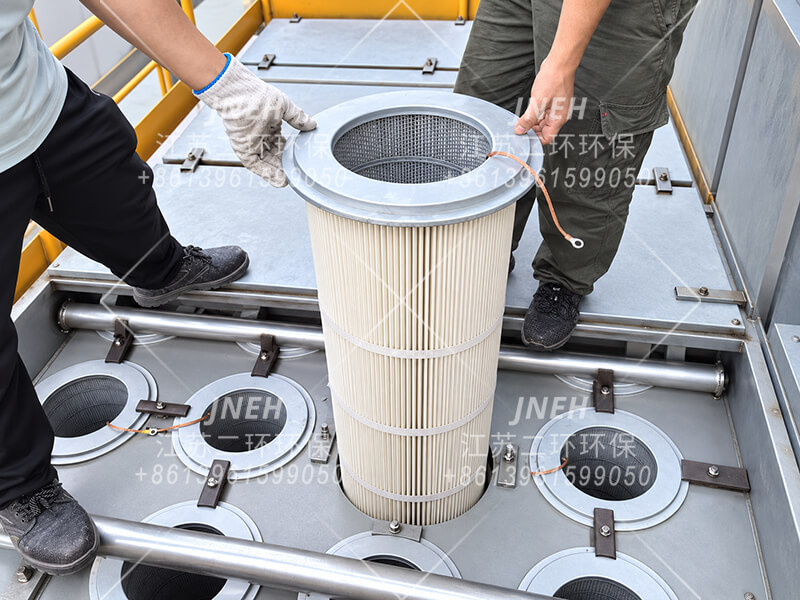

圆法兰上装式滤筒

规格	可选配置
安装配置	圆形顶法兰支撑在花板上，并用压板固定。
常用尺寸	Ø324 × 1000 mm 外径 × 长度。
纤维素／纸质滤材	滤筒长度最长为1000 mm。
聚酯滤材	滤筒长度最长为1500 mm。
定制长度	可在所选滤材允许的最大长度范围内定制，须满足最低起订量。
安装 & 更换	从净气侧花板上方安装和拆卸。应预留足够的顶部空间以取出滤筒。
适配确认	订购前请确认花板孔、法兰尺寸、密封垫及压紧结构。

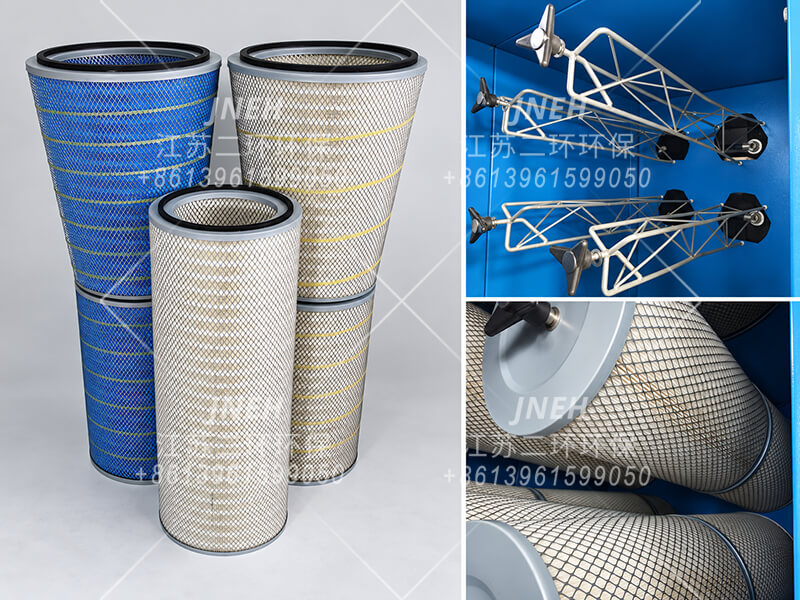

锥形 & 圆筒形进气滤筒

规格	可选配置
应用	用于燃气轮机、工业空压机及高炉鼓风机的进气过滤。
滤筒组合	一个双端开口锥形滤筒配一个一端开口／一端封闭圆筒滤筒。 产品图片中包含1000 mm长的圆筒滤筒。
大规格组合	锥形：Ø460 / Ø352 × 660 mm。 圆筒形：Ø352 × 660 mm（最常用）；也可提供1000 mm长度。
小规格组合	锥形：Ø408 / Ø324 × 660 mm。 圆筒形：Ø324 × 660 mm（最常用）；也可提供1000 mm长度。 锥形：大端／小端外径 × 长度。圆筒形：外径 × 长度。
滤材	通常采用纤维素基滤材。
安装结构	两只滤筒套装在同一支撑架上，并通过端板及紧固件固定。
底部安装孔	通常为Ø12或Ø14 mm；也可提供Ø16 mm，以适配更大的支撑杆。请根据现有安装结构确认孔径。
替换匹配	根据原滤芯或图纸确认两只滤筒的尺寸、端盖开口、密封垫和安装接口。

其他安装方式 & 定制配置

其他设计 & 安装接口

可提供其他配置以匹配不同设备设计。本体形状和安装接口分别确定。

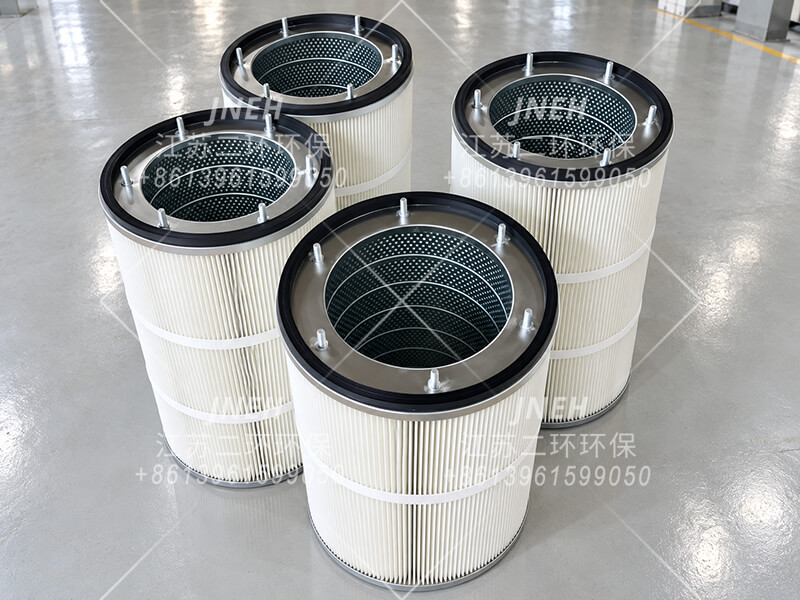

六螺柱安装滤筒

安装于花板下方。六根螺柱穿过对应孔，从上方用六个螺母拧紧，使顶部密封垫压紧在花板底面。

核查： 螺柱间距、螺纹尺寸、法兰尺寸及密封垫。

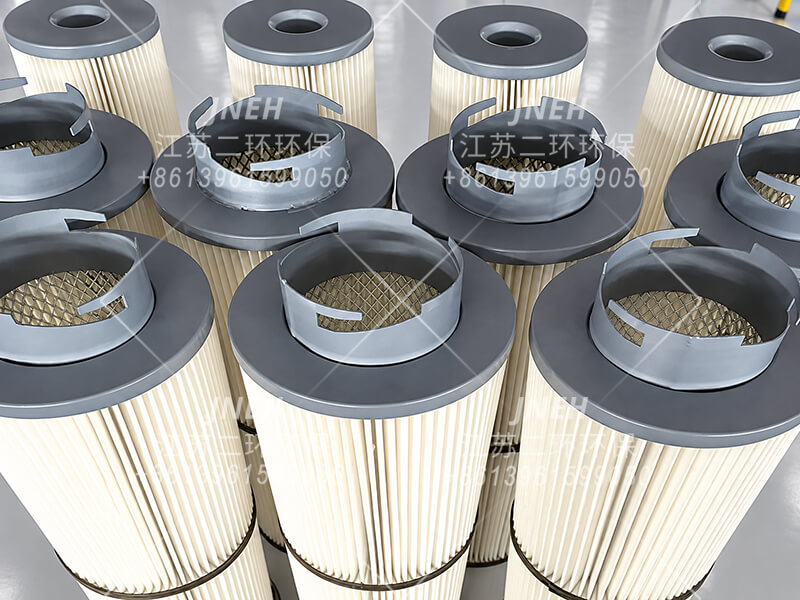

卡口安装滤筒

滤筒插入焊接在花板上的配套安装座，旋转后锁定。

核查： 安装座接口、锁槽形状、啮合尺寸及密封配合。

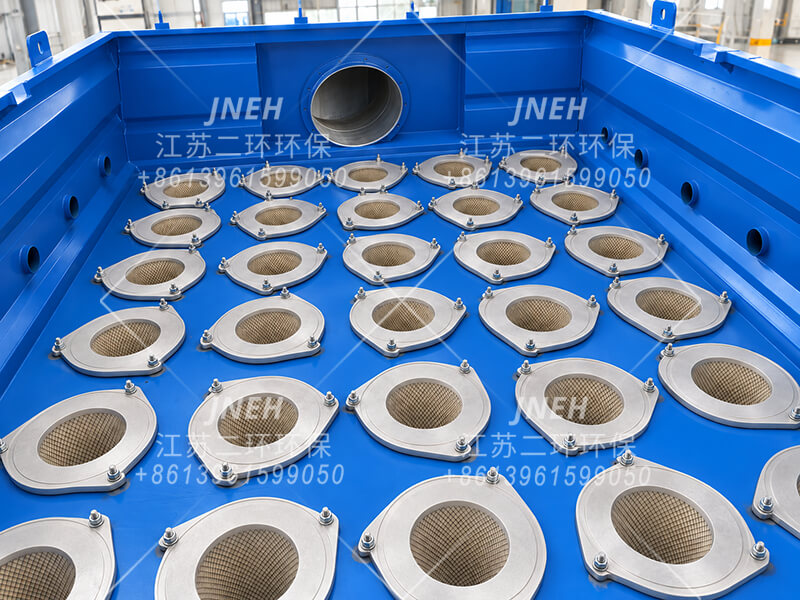

三耳滤筒

顶法兰上的三个安装耳在进气口周围提供紧固点。法兰及密封垫必须与花板安装结构匹配。

核查： 安装耳形状、孔距、法兰尺寸及密封面。

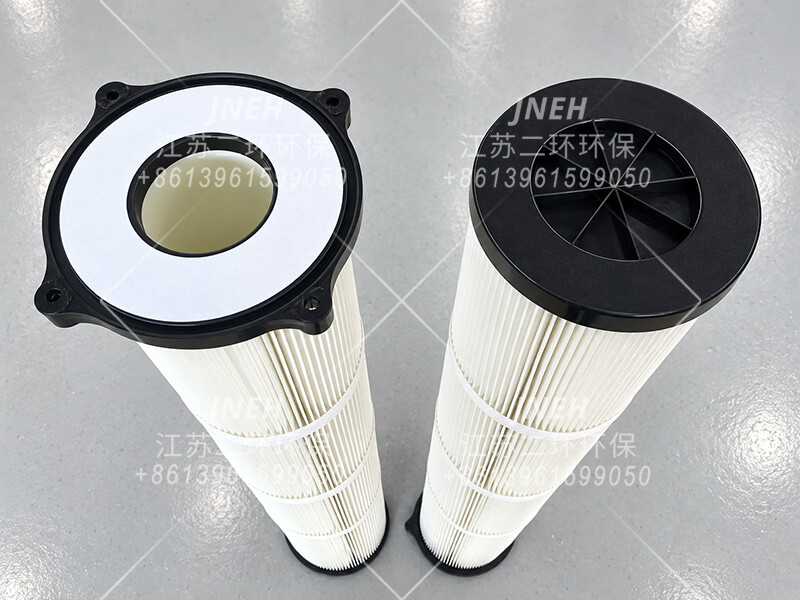

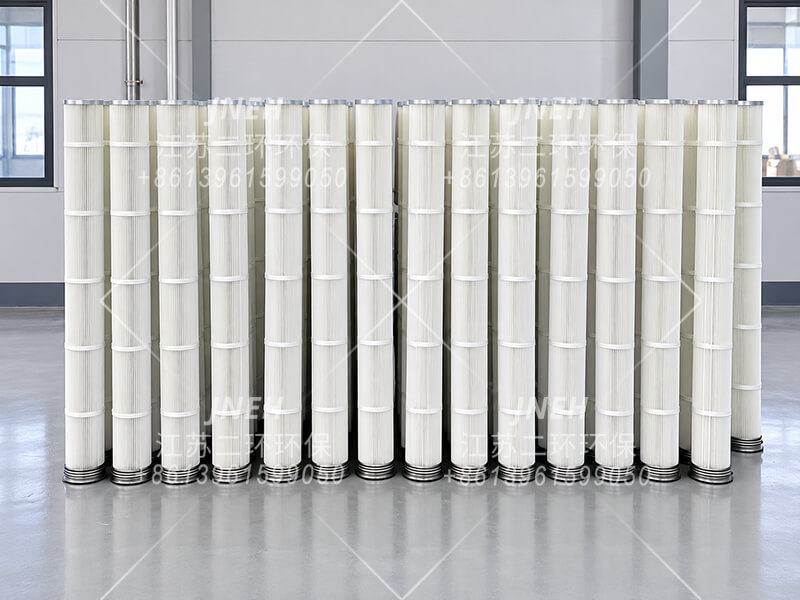

褶式滤袋 & 小直径滤筒

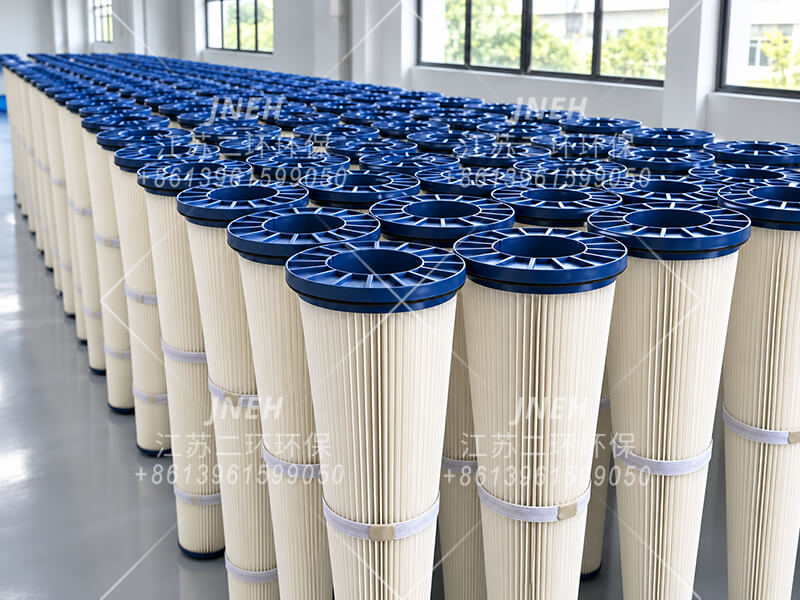

小直径褶式滤筒可用于适合改造的袋式除尘器及现有除尘器滤芯替换。示例包括配有不同安装端盖的圆筒形及锥形滤筒。订购前必须根据现有设备核查尺寸及安装接口。

尺寸 & 替换要求

应用	适用于适合进行袋改筒的袋式除尘器，或替换接口匹配的现有褶式滤筒。
本体形状	直筒形或锥形；按除尘器布局选择。
典型本体直径	常见的小直径替袋滤筒约为Ø125–160 mm，并非图示所有设计均采用此固定直径；法兰和本体尺寸分别确认。
滤芯长度	褶式替袋滤筒长度通常为1,000–3,000 mm，具体取决于设计。其他替换配置按现有滤芯尺寸确定。定制长度须结合制造评估和订单数量确认。
安装头 & 密封	可提供多种配置。法兰、固定方式及密封必须与花板孔和支承结构匹配。
滤材 & 过滤面积	按粉尘和运行条件确定。过滤面积取决于滤芯尺寸及褶皱设计，并在报价时确认。
替换所需信息	请提供现有滤袋或滤芯尺寸、花板孔尺寸、安装头照片或图纸，以及所需数量。

袋改筒之前： 确认花板适配、密封、滤芯间距、脉冲清灰布置及拆卸空间。适用性按实际粉尘及运行条件评估。

图片展示结构，具体规格另行确认。 照片用于展示滤筒设计及安装方式。滤材、表面处理、尺寸及端盖细节按应用确定，并以双方确认的图纸为准。仅凭外观无法判定滤材类型或性能。

请明确完整配置。 纳米纤维涂层或PTFE覆膜、阻燃处理及防静电性能分别确定。防静电滤筒并不自动包含其他选项。滤材等级、供货情况及适用性在报价时确认。

滤材选项 & 选型

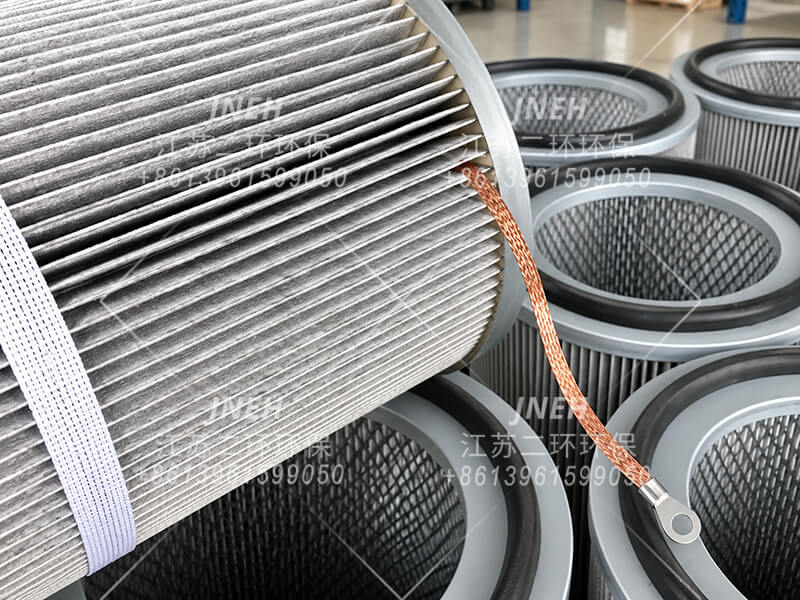

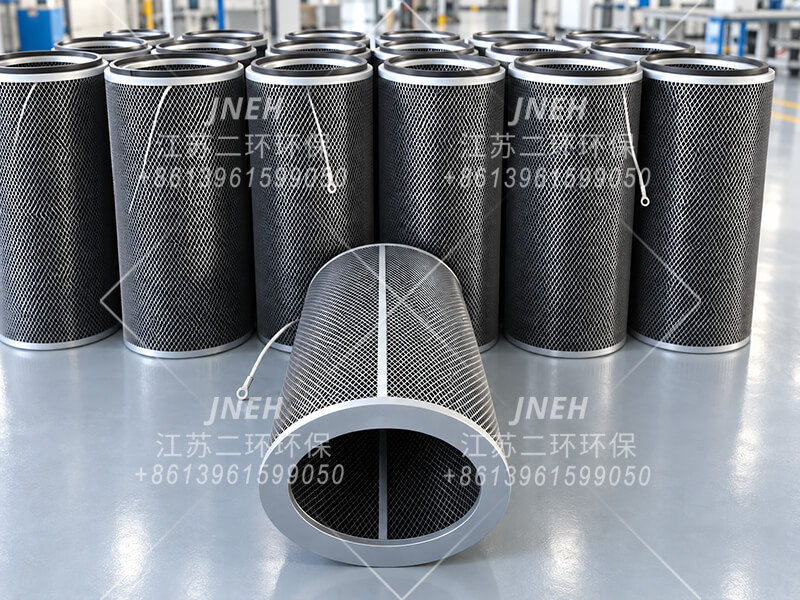

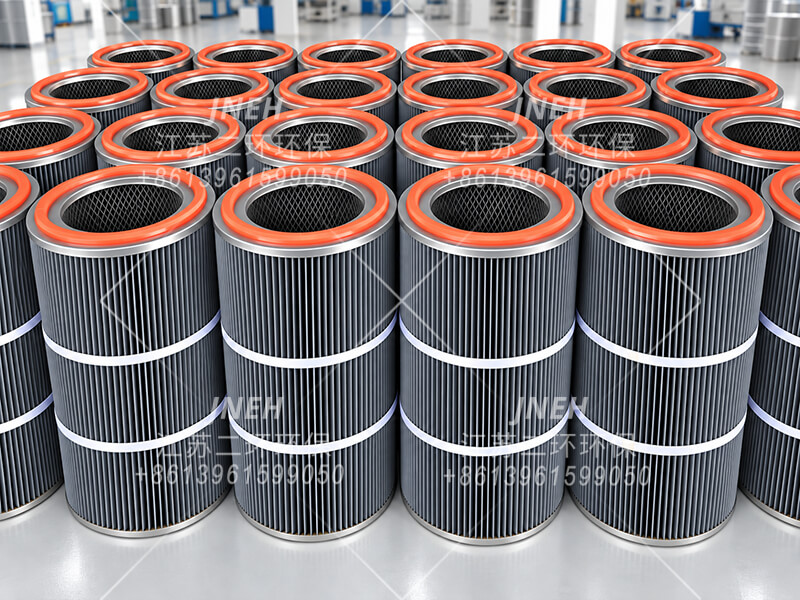

防静电滤筒示例

照片展示滤材外观及滤筒结构。仅凭颜色无法判定防静电性能、过滤效率或阻燃性能。也可提供嵌入导电金属纤维的聚酯滤材，此处未展示图片。

按您的应用选择滤材。 我们使用采购的滤材制造滤筒。请提供粉尘类型、运行温度、湿度条件，以及过滤、阻燃或防静电要求。可供等级及组合在报价时确认。

常用滤筒尺寸 & 定制选项

从下表查找常用尺寸配置，再选择第02节所述滤材和处理方式。替换滤筒须根据现有滤芯或图纸确认完整的安装接口及密封结构。

标准直径 & 锥形滤筒

所有尺寸单位均为毫米。双端开口表示两端均有通气口；一端开口／一端封闭表示一端有通气口，底部封闭并带有所列固定孔。短横线表示无底部小固定孔。锥形滤筒的公称直径指较大端；矩形法兰尺寸为长度 × 宽度。

所列滤材选项对应图示常见配置。纳米纤维涂层、PTFE覆膜、阻燃处理及防静电选项分别确定，供货情况在报价时确认。仅公称尺寸相同不能证明可以兼容替换。

小直径褶式聚酯滤筒

常见的褶式替袋配置采用塑料或金属端盖。花板孔径与端盖直径分别列出。以下面积为所列设计的参考值，可通过调整褶皱设计进行定制。

所列过滤面积均为参考值，可根据滤材和褶皱设计定制。最终过滤面积在报价时确认。

走进滤筒生产车间

我们的车间集滤材打褶、金属支撑骨架成型、注胶、超声波焊接及滤筒组装于一体，为替换滤筒、定制安装配置和OEM供应提供生产支持。

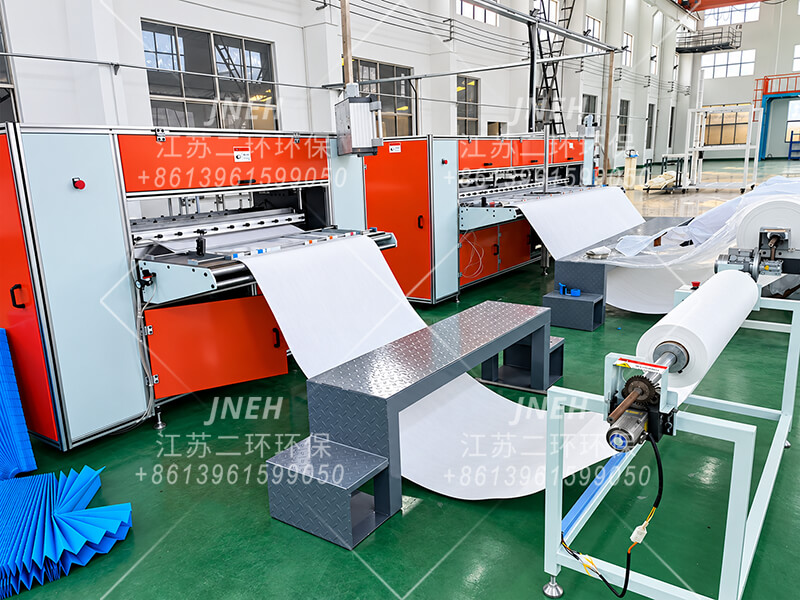

聚酯滤材打褶

用于滤筒制造的聚酯滤材打褶。

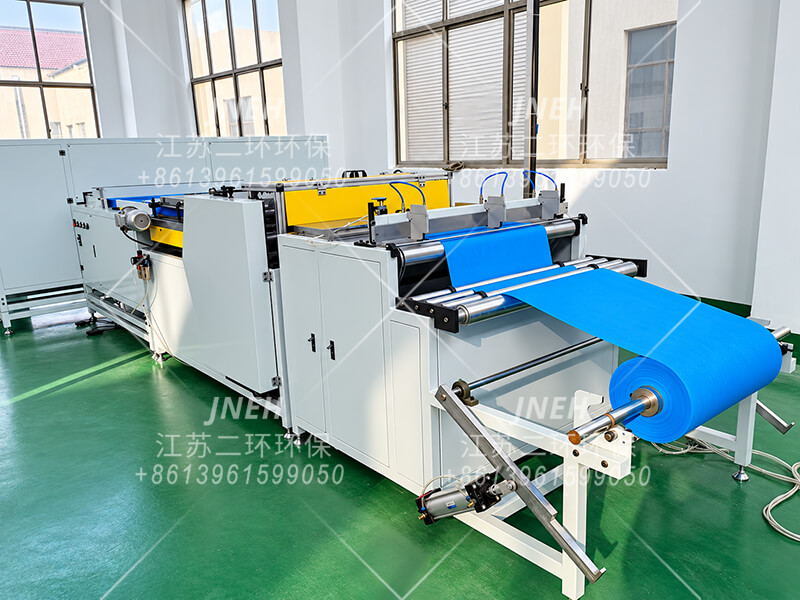

纤维素滤材打褶

用于纸基滤材的卷料进给打褶设备。

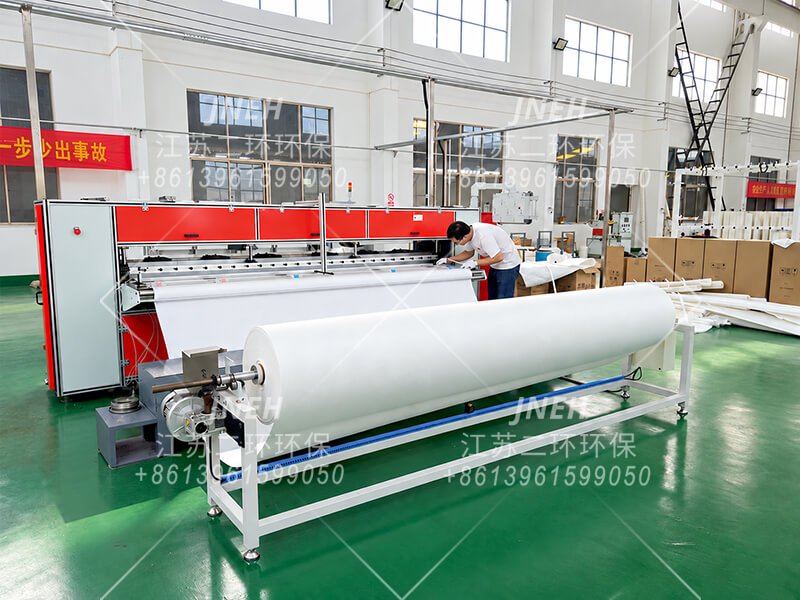

3 m滤材打褶设备

用于长滤芯滤材打褶的宽幅设备。

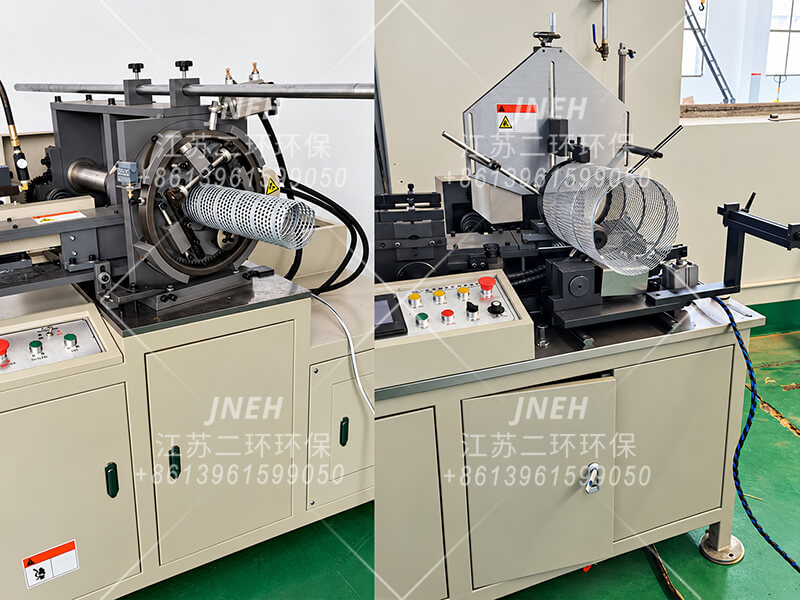

支撑骨架成型

将冲孔金属板或拉伸金属网成型为圆筒支撑骨架。

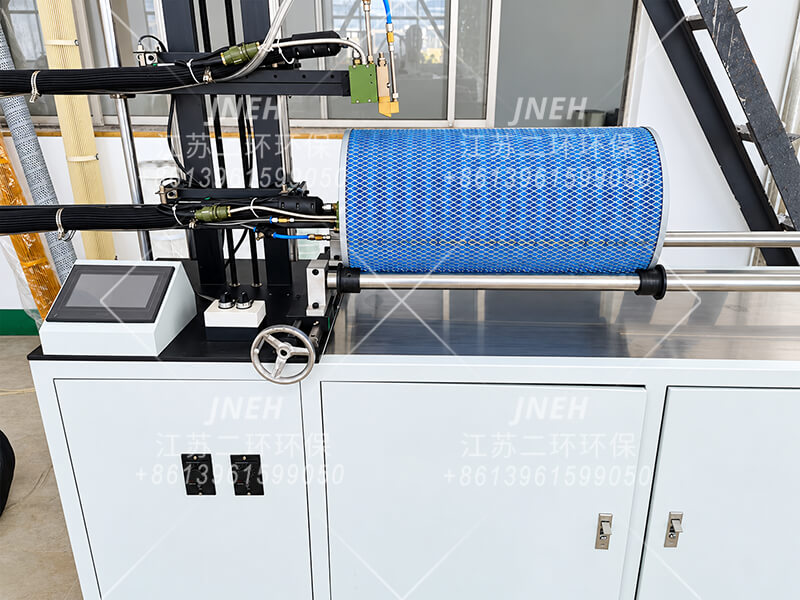

自动注胶

滤筒组装过程中的注胶工序。

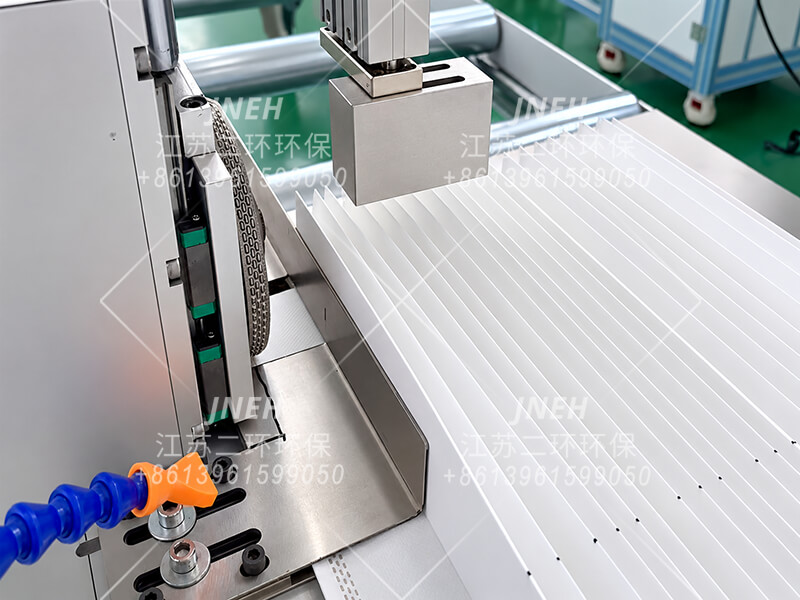

滤材接缝超声波焊接

连接适用聚酯滤材的纵向接缝。

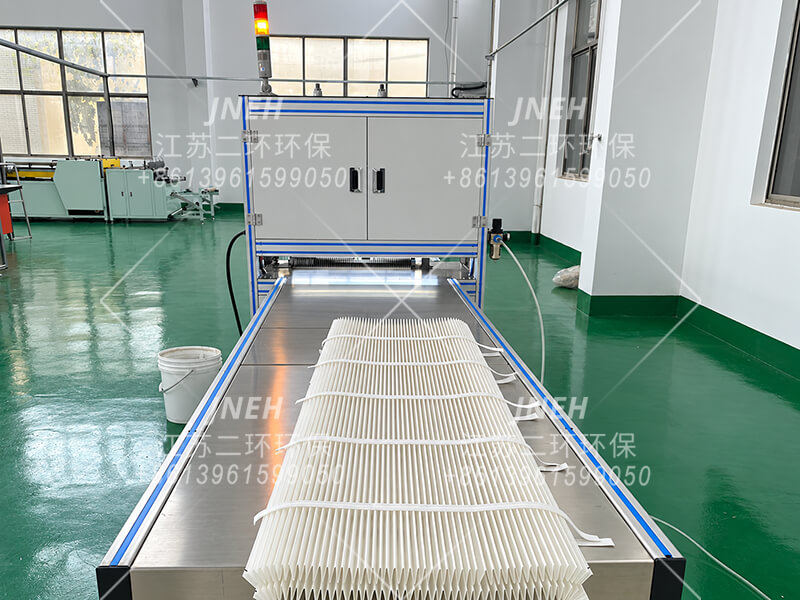

束带超声波固定

将固定束带连接到褶式滤材上。

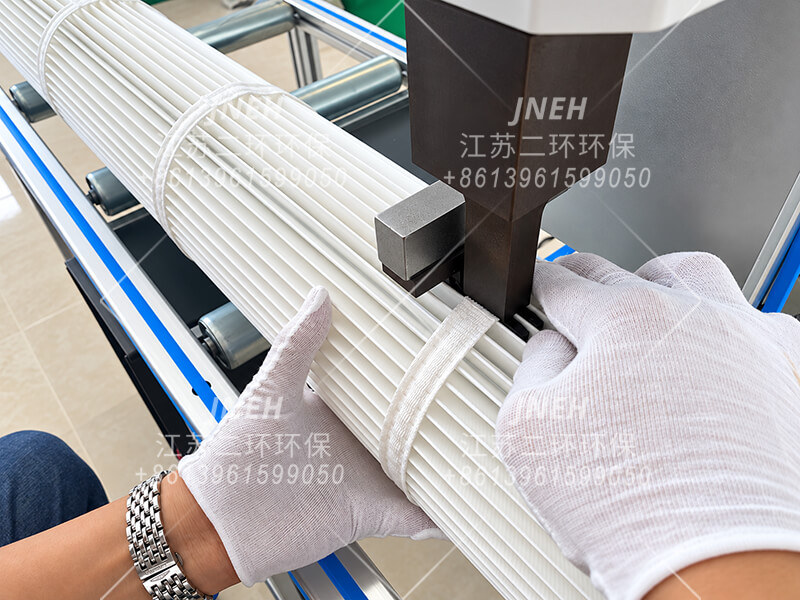

束带端部焊接

连接环绕褶式滤筒本体的固定束带两端。

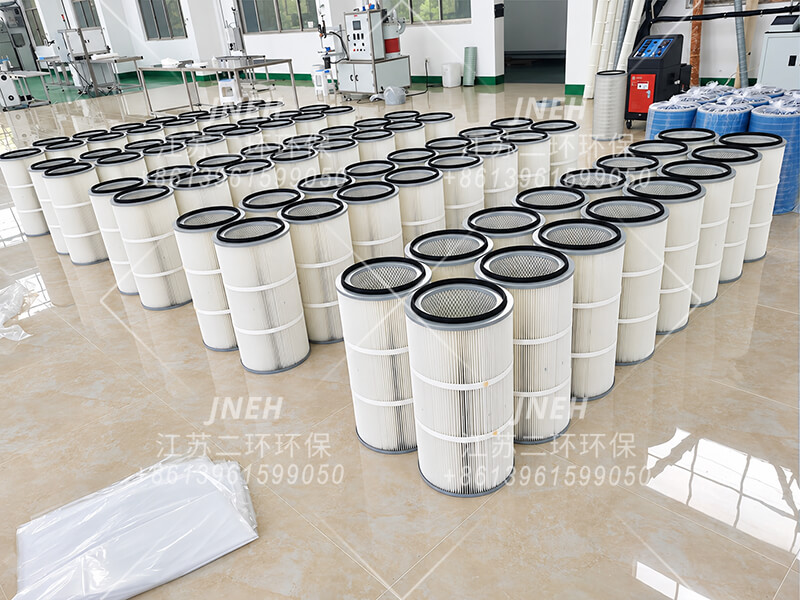

聚酯滤筒生产

褶式聚酯滤筒批量生产。

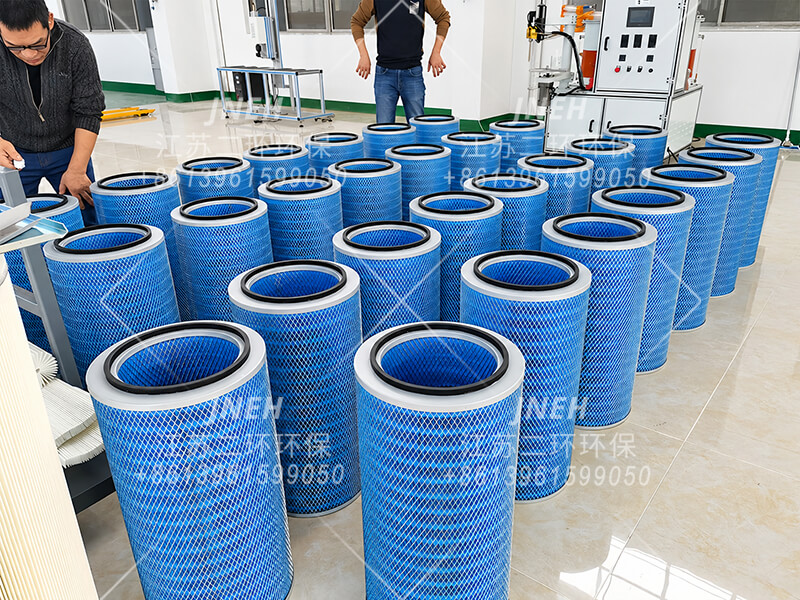

纤维素滤筒生产

组装带外防护网的纸基滤筒。

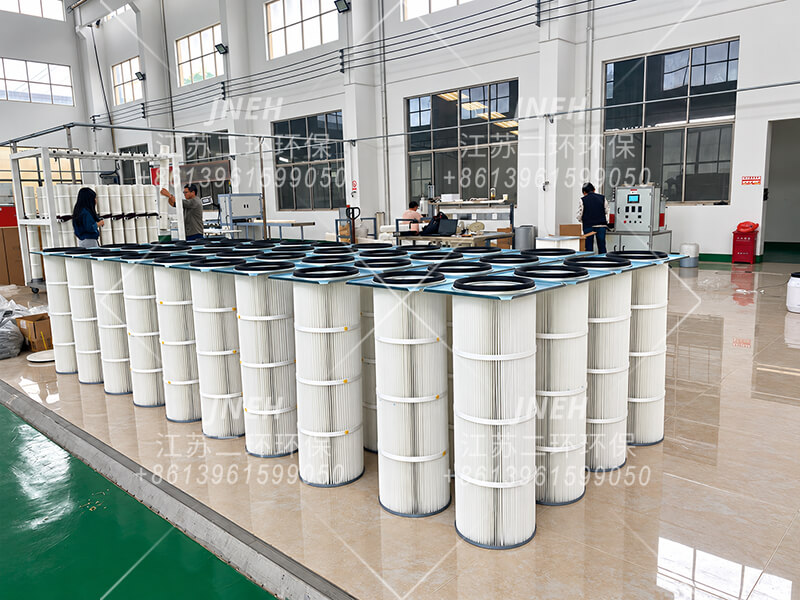

法兰滤筒生产

生产带矩形安装法兰的滤筒。

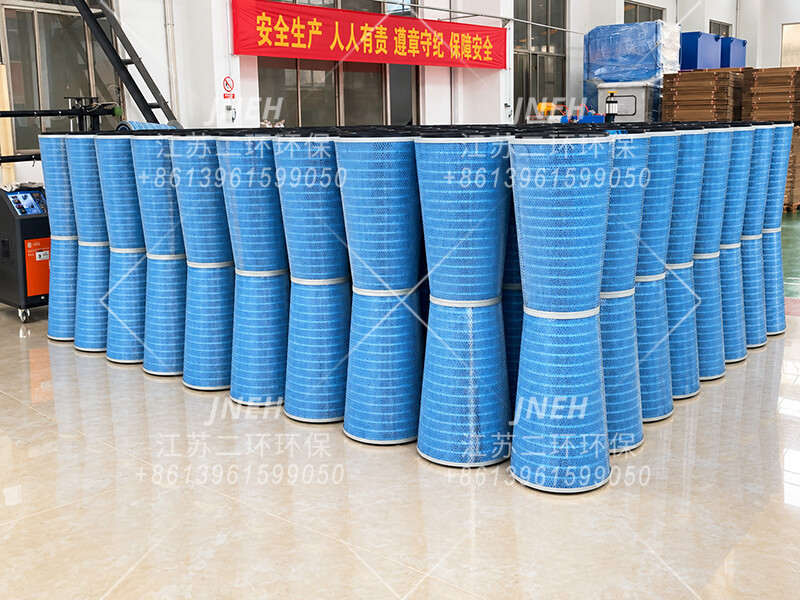

锥形空气滤筒生产

批量组装带外防护网的锥形空气滤筒。

从滤材到成品滤筒。 我们将采购滤材加工成褶式滤筒，并配置指定的支撑结构、端盖和密封件。每份订单均确认尺寸、过滤面积、滤材配置及安装细节。

告诉我们滤筒需要适配的设备

请提供您掌握的资料，我们可在报价前协助确认安装尺寸、滤材和滤筒配置。

OEM供应。 可按订单沟通自有品牌、滤筒标签及中性包装。滤材、端盖、密封和安装细节以商定规格为准。

不确定应选择哪种滤材？请提供运行条件及现有滤筒详情。我们可协助评估选项，并结合清灰要求综合考虑过滤面积和褶间距。
