EHCDP 水平式配置
水平式滤筒布置
水平滤筒可从侧面进行维护。脉冲清灰和滤料选择应与粉尘特性及负荷相匹配。
双通滤筒典型尺寸 Ø352 × 660 mm
脉冲喷吹清灰自动滤筒清灰
组合式结构便于扩展处理能力
支持 OEM 定制可选 RAL 色号及贴牌定制
01结构配置
返回目录 ↑水平式滤筒，组合式结构。
EHCDP 将水平侧插滤筒与螺栓连接的除尘模块相结合。先选择 2、3、4 或 5 层配置，再组合兼容模块，以满足所需过滤面积和安装空间要求。
01
水平式滤筒布置
水平安装的滤筒从检修侧抽取。应预留足够的侧向空间，用于滤筒拆卸和日常维护。
02
组合式模块
标准除尘模块可独立运行，也可组合使用，以增加过滤面积和处理风量，满足大型系统需求。

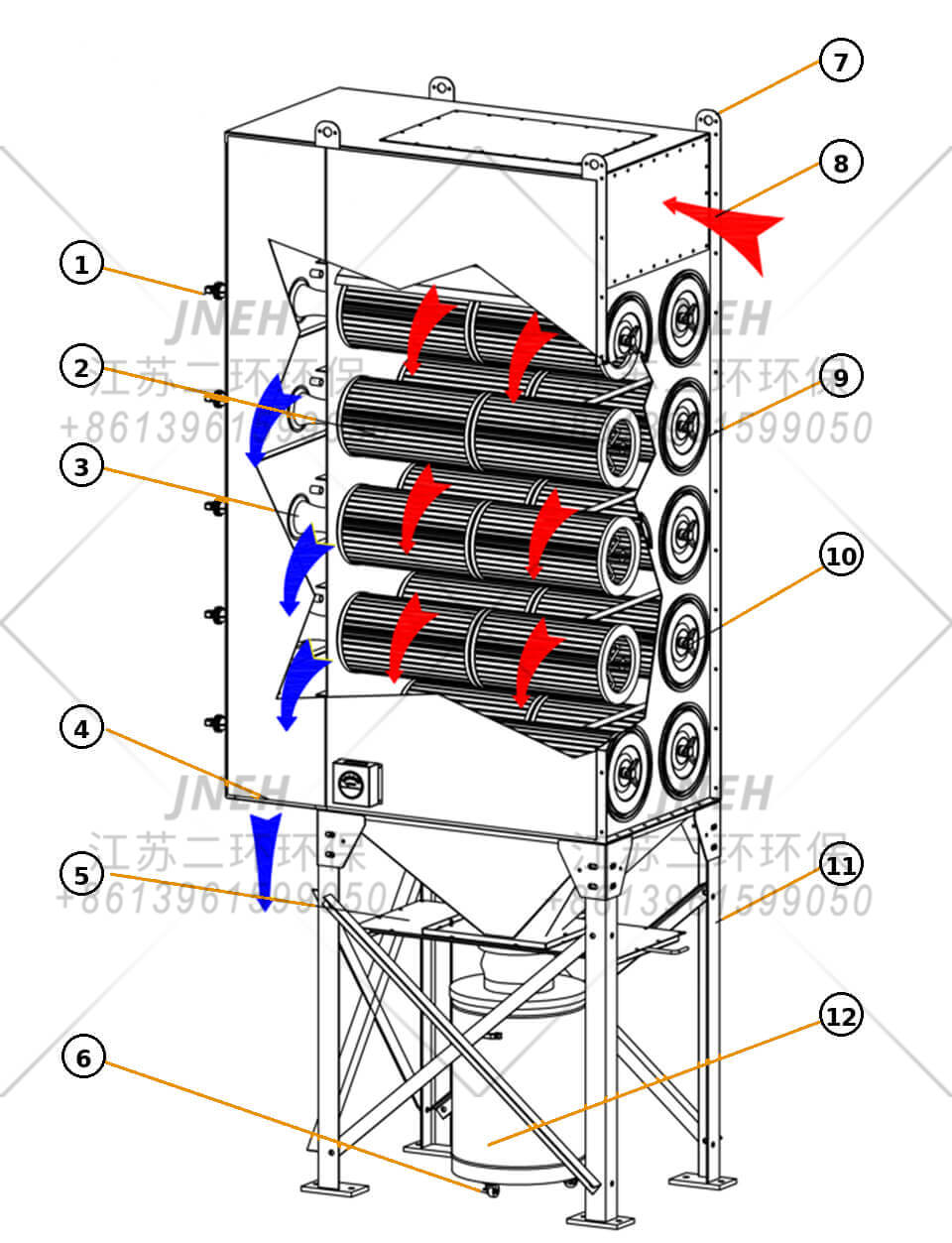

含尘气体流经水平滤筒区域，粉尘被截留在滤料外表面，净化后的气体从净气侧排出。反向脉冲清灰使粉尘层脱落，并落入集尘区域。
两种结构均在同一支撑架上串联安装两只滤筒。直观差异在于密封压紧力的形成方式，这与尺寸控制、滤筒对中、盖板配合及密封垫压缩量的一致性密切相关。
参考结构
需要额外的内部中心螺母
01盖板 + 密封垫 + 内部中心螺母
两只滤筒串联安装在同一支撑架上。该结构具备盖板、密封垫、中心拉杆和外部三角手柄，同时还需增加内部中心螺母来压紧滤筒。更换滤筒时，必须先拆下并重新拧紧该内部螺母，才能再次固定盖板。

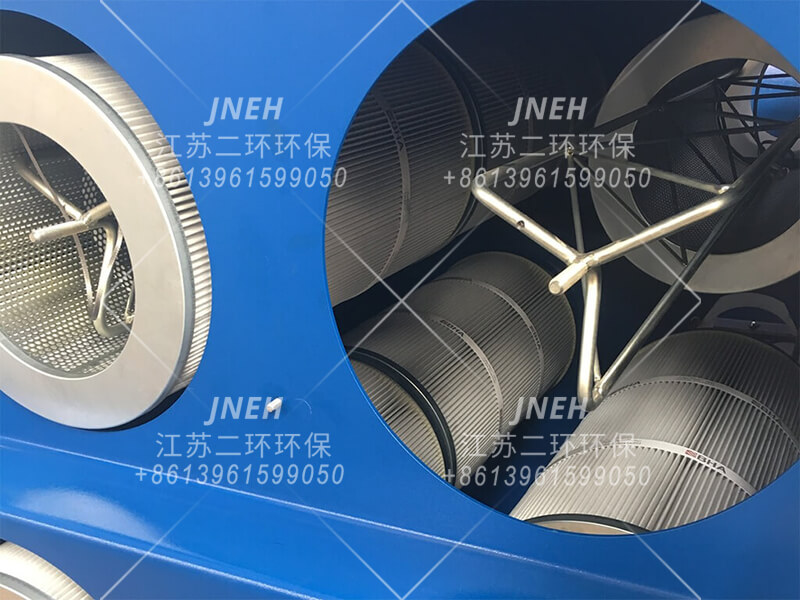

江南二环标准设计
精密盖板与密封垫密封
02无需内部中心螺母
两只双通滤筒串联安装在同一支撑架上。通过精确的滤筒定位、支撑架对中及受控的密封垫压缩量，盖板即可提供所需密封压紧力，无需内部中心螺母。中心拉杆仍保留，用于连接锁紧盖板的外部三角手柄；日常更换滤筒时，可省去内部螺母的拆卸和重新拧紧操作。
可靠密封始于制造精度，而非单纯增加紧固件。
两种设计均采用两只滤筒串联，但江南二环通过精确的滤筒定位、支撑架对中、盖板配合和受控的密封垫压缩量实现密封，无需额外的内部中心螺母。对于有经验的除尘行业专业人员，滤筒密封结构是判断制造精度和装配质量的一项直观依据。
两种设计均采用两只滤筒串联，但江南二环通过精确的滤筒定位、支撑架对中、盖板配合和受控的密封垫压缩量实现密封，无需额外的内部中心螺母。对于有经验的除尘行业专业人员，滤筒密封结构是判断制造精度和装配质量的一项直观依据。
正面外观分段并不一定代表真正的组合式滤筒除尘器。关键区别在连接界面：每一段是否作为独立结构模块制造，再与相邻模块通过机械方式连接。
为什么采用组合式结构？
先控制焊接变形，再控制整机精度
大型整体焊接箱体
除尘器越大，累积变形越难控制。
大型连续箱体需要在更长的结构范围内进行更多焊接。随着焊缝长度和热输入增加，收缩和尺寸偏差可能沿箱体累积，使最终装配对中更难控制。
焊缝更长→热输入更多→累积误差更难控制
→
江南二环独立模块
每个模块在总装前完成整体焊接及尺寸控制。
江南二环将大型除尘器分为可重复制造的独立结构模块。各模块使用专用工装焊接，单独检验后，再与相邻模块密封并通过螺栓连接。这有助于将焊接变形控制在单个模块内，减少大型除尘器的累积尺寸误差。
工装焊接→模块检验→受控总装配合
因此，组合式结构既便于运输和安装，也是一种制造质量控制方式。
较小、可重复制造的焊接单元更便于装夹和检验，可在组合成大型除尘器之前保持尺寸一致性。

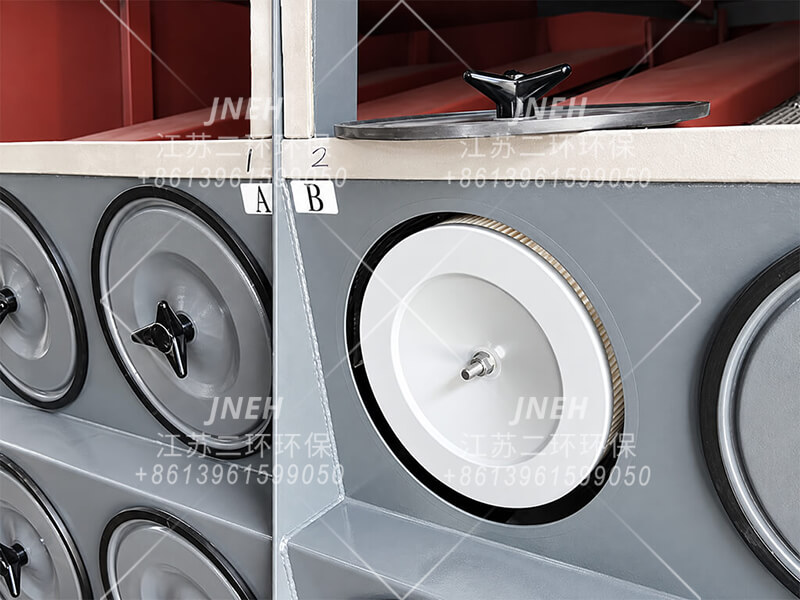

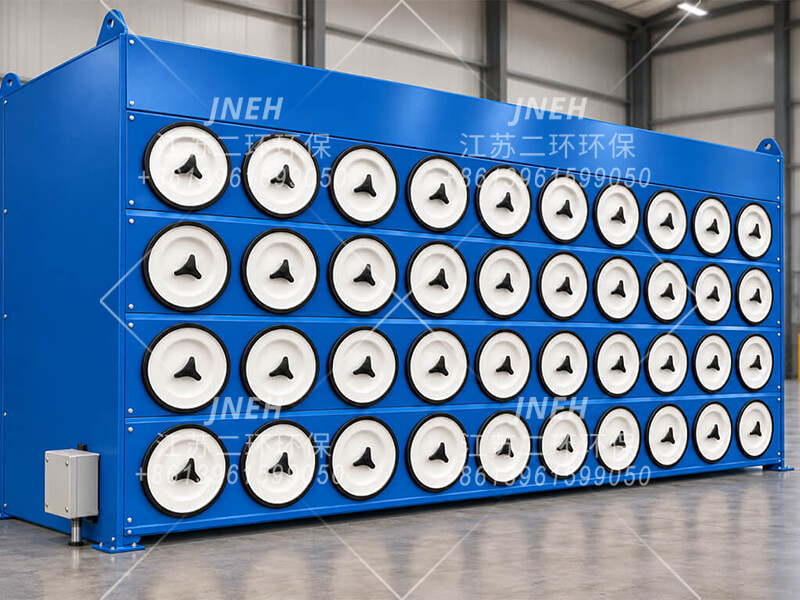

参考结构
具有分段外观的整体箱体
外观分段不一定形成独立结构模块。
这些布局可使正面呈现组合式外观，但主箱体仍基本为连续结构。仅有分隔条、加强条或重复的滤筒排列，并不能证明两个独立制造的模块已完成结构连接。
连续或基本一体化的箱体
外观分隔条或加强条可能形成分段效果
看不到明确的独立模块间螺栓连接界面

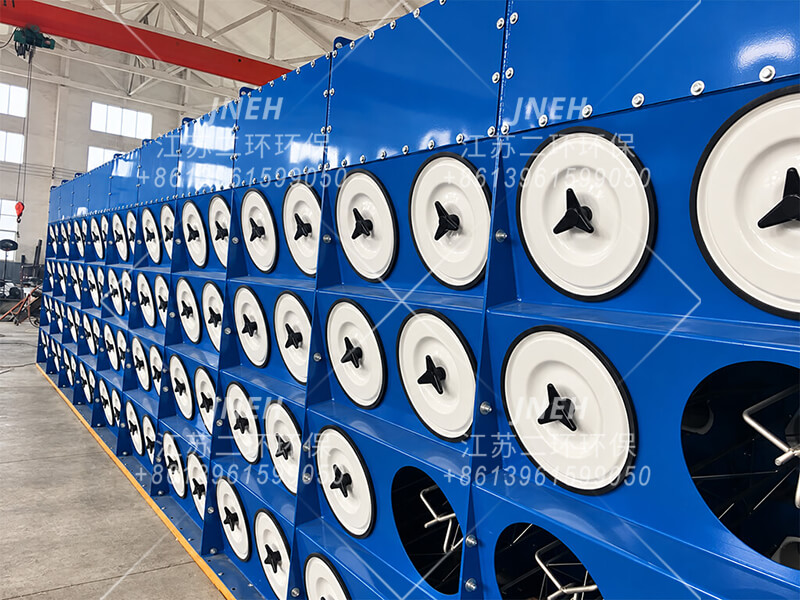

江南二环标准结构
真正的螺栓连接组合式结构
独立结构模块，具备实际配合面和机械紧固连接。
江南二环每个模块均作为独立结构单元制造，并配有独立侧板。相邻模块用螺栓连接前，先在配合面之间连续施涂工业结构密封胶，形成气密界面；随后通过螺栓和螺母提供机械夹紧力，形成真正密封的模块间结构连接。
模块各有独立侧板
配合面之间施涂结构密封胶
螺栓和螺母提供机械夹紧力
模块间形成气密结构连接
先密封，再用螺栓紧固。

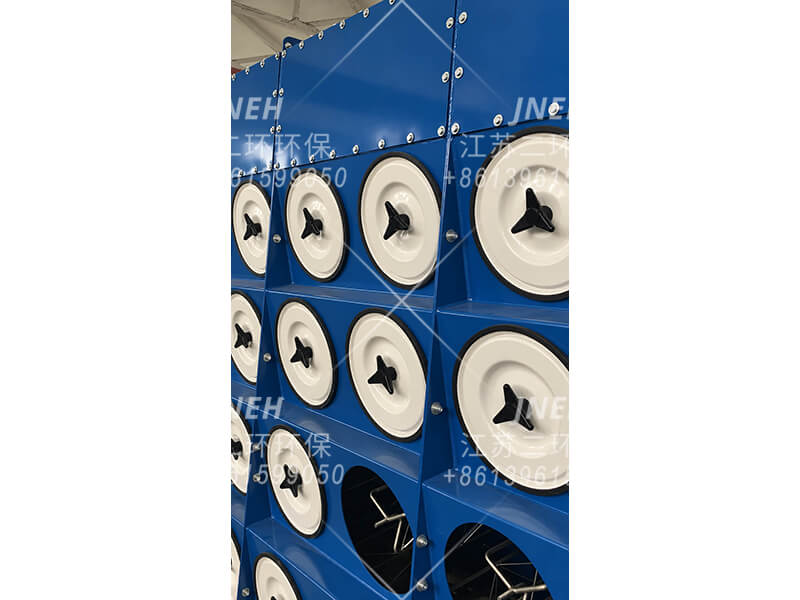

可见接缝承担结构连接作用，并非装饰。
真正的组合式除尘器必须兼顾结构强度与气密性。
江南二环模块分别制造。装配时，先在配合面施涂结构密封胶以密封界面，再拧紧螺栓和螺母，完成机械连接并提供夹紧力。因此，组合式设计贯穿工厂制造、运输和最终装配全过程。
完整的制造流程固然重要，而影响配合、密封和一致性的细节，更容易通过实际生产资料判断。以下照片展示江南二环在实际生产中对制造、定位、装配和模块配合的控制方式。
01激光切割
02数控折弯
03工装焊接
04试装
05表面预处理
06粉末喷涂
07总装
精度的实际依据
通过实际工装、测量、部件和装配模块展示生产细节，为规格文字提供直观依据。

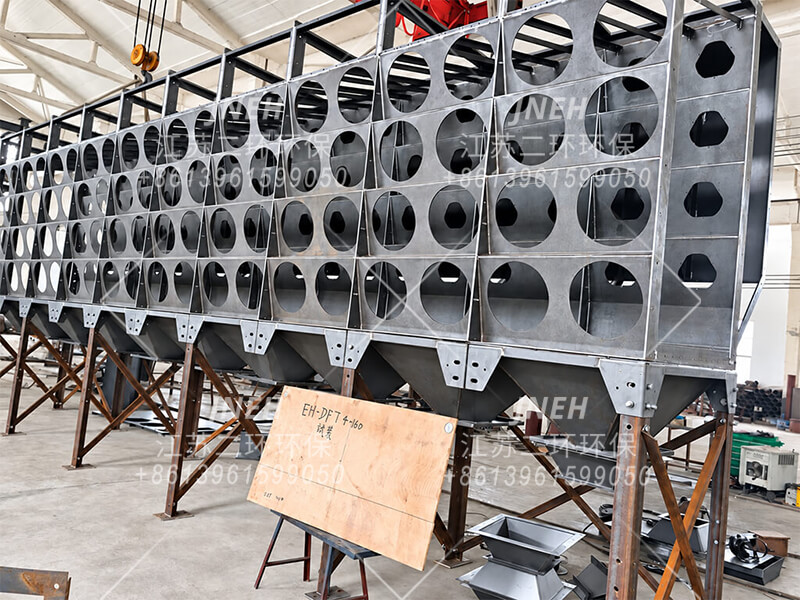

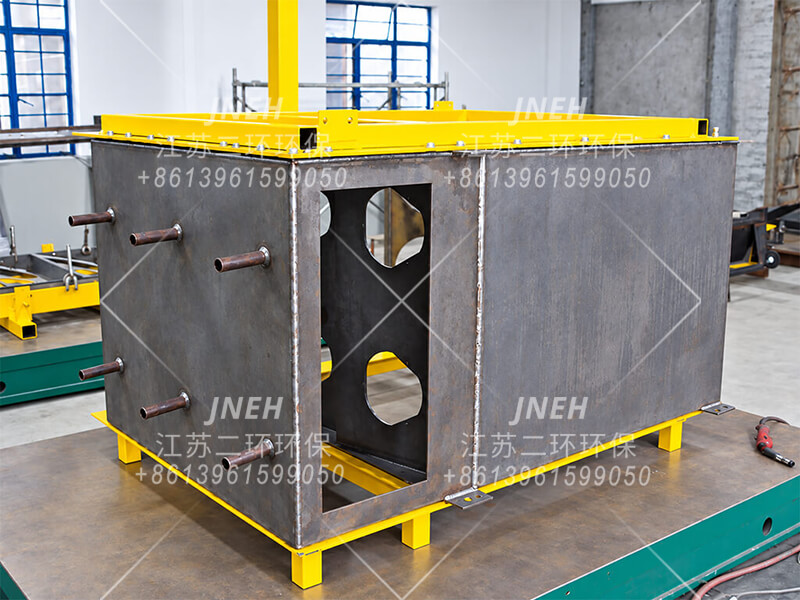

01

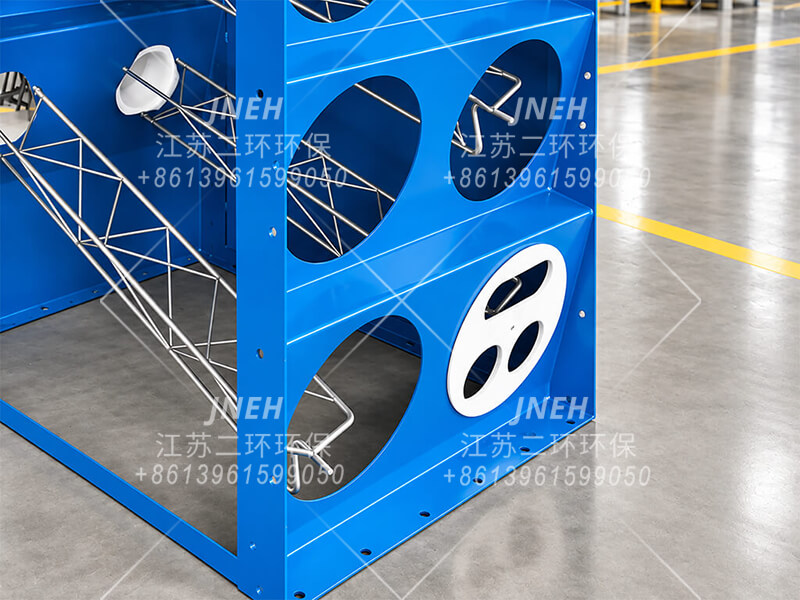

工装控制制造过程
焊接时控制关键几何尺寸，并在试装时再次检查。
客户可核验的内容： 箱体装配并非仅凭目测对齐，而是在表面处理之前，利用工装和预装配控制制造一致性。

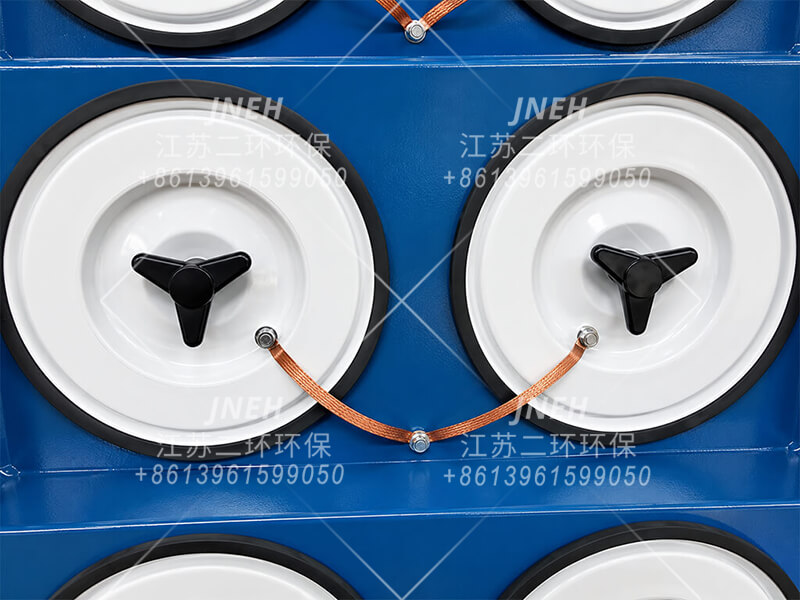

02

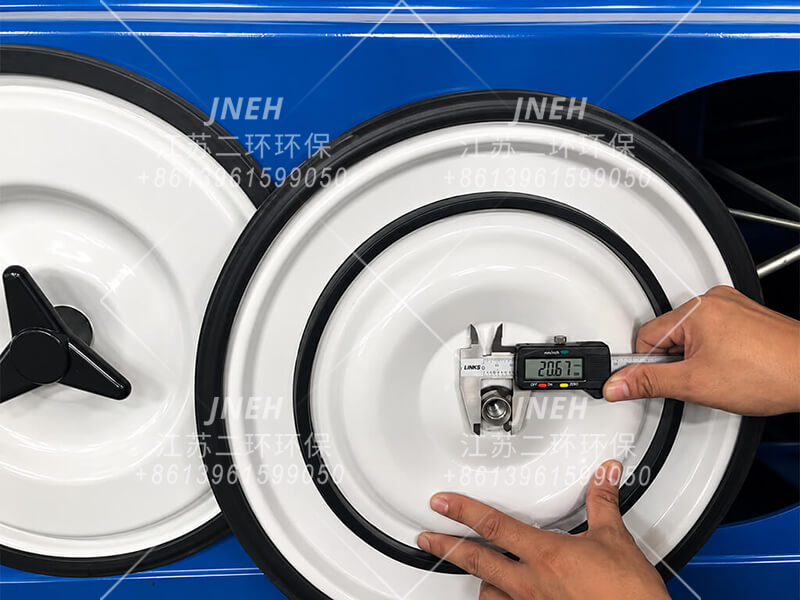

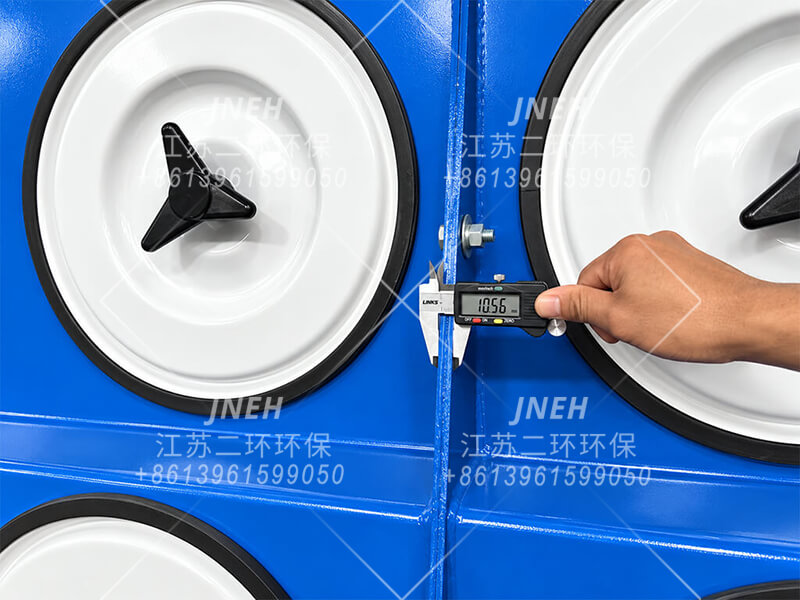

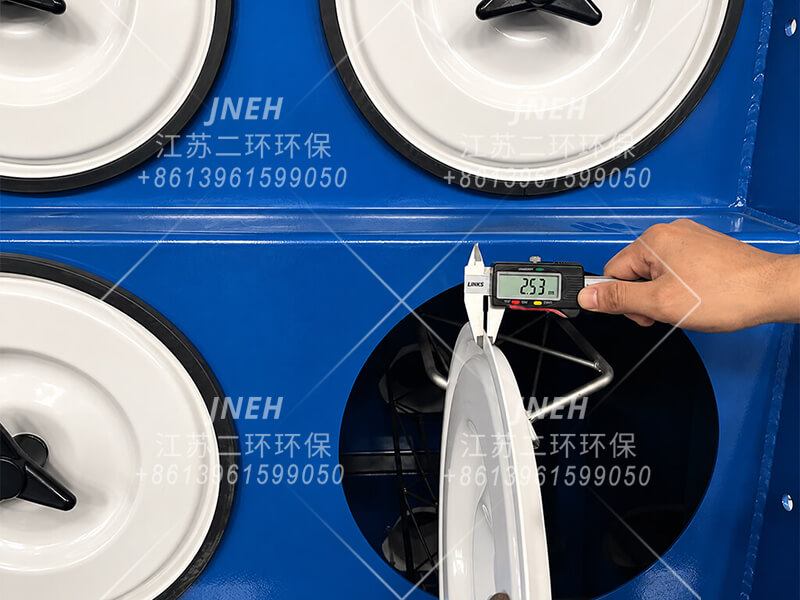

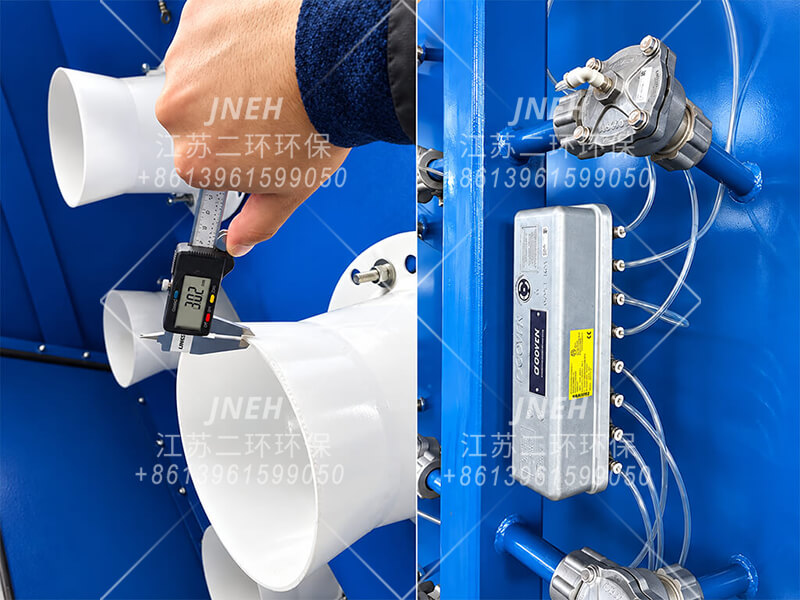

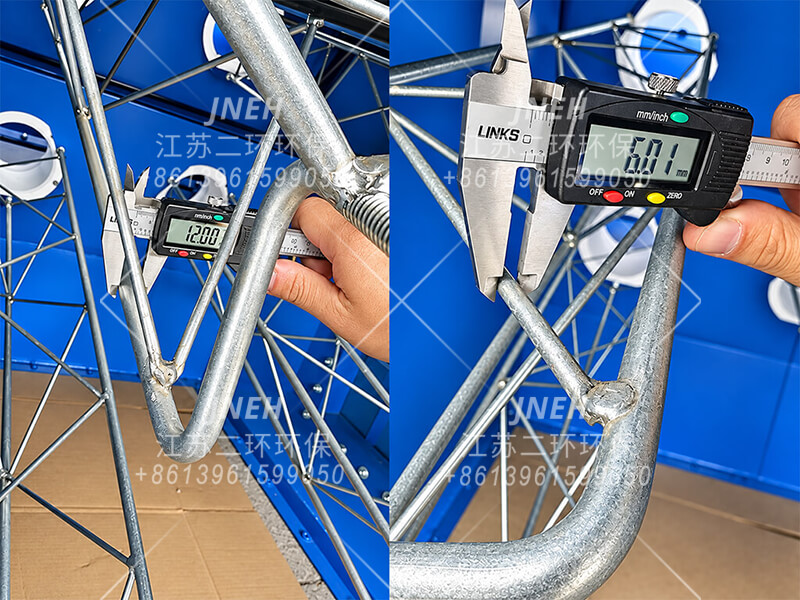

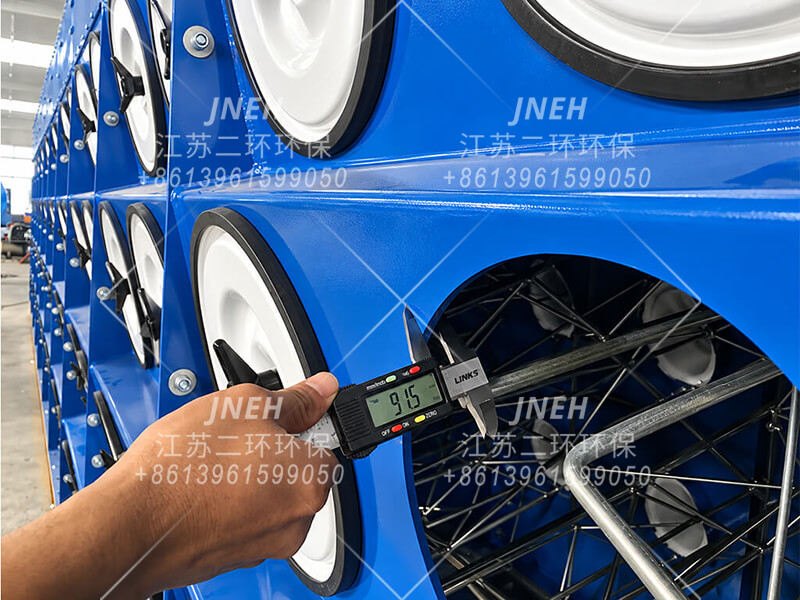

结构细节实测
直接展示实际生产中的测量、五金件和接地细节。
以实物细节为依据： 通过生产照片，可以直接查看材料厚度、框架结构、紧固方式、静电接地和定位方法。
03

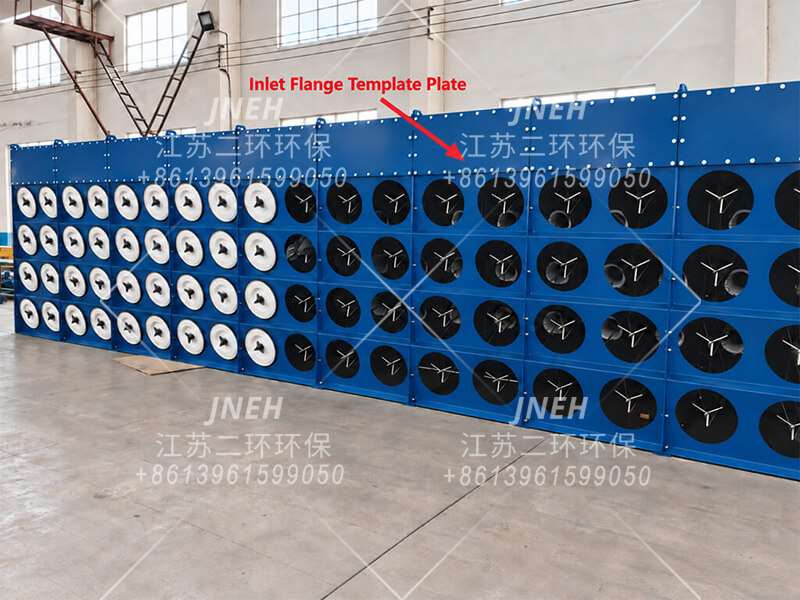

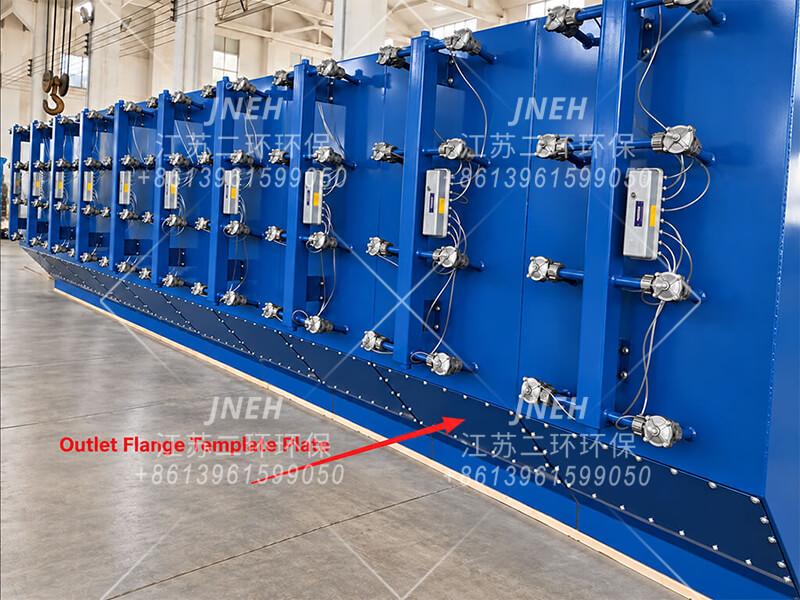

便于安装的风管接口
可拆卸进出风口法兰模板，简化配套风管制作。可拆卸除尘器法兰模板
→用作
制作样板
制作样板
配套风管法兰——开口与螺栓孔位一致
便于现场安装的设计
拆下模板，制作配套法兰。
江南二环进出风口可配置可拆卸法兰模板。模板与除尘器实际开口尺寸及螺栓孔位一致，风管制作方可直接将拆下的模板作为配套风管法兰的制作基准，减少现场反复测量、重新绘图及孔位估算。
准确的开口尺寸
风管法兰按照除尘器实际接口尺寸制作。
准确的螺栓孔位
螺栓孔位可直接从模板转移至配套法兰。
加快现场对接
减少风管连接时的测量工作及对中偏差。
一个制造细节，可以节省可观的安装时间。
进风口和出风口均可采用这一方式。

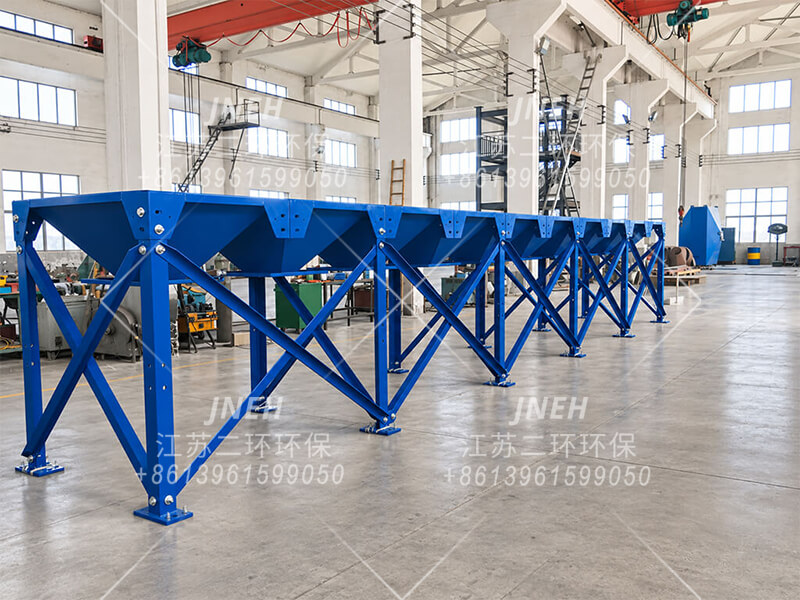

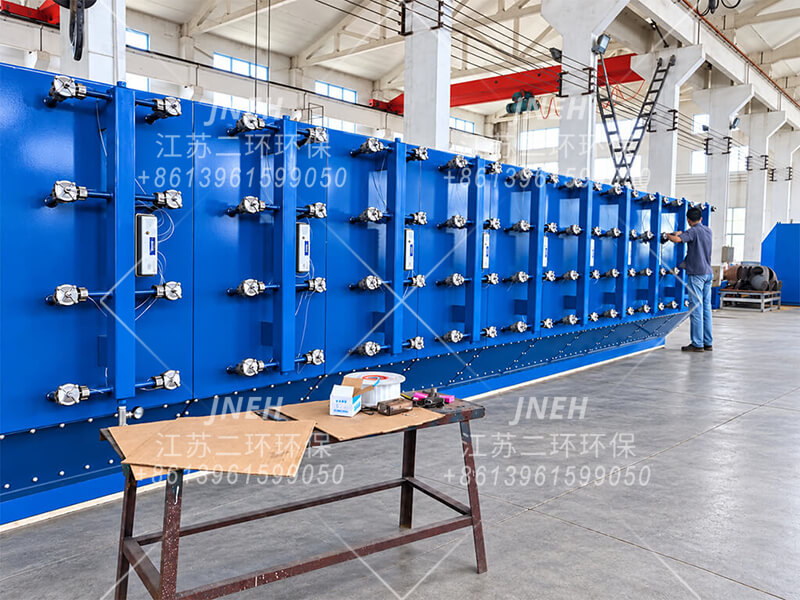

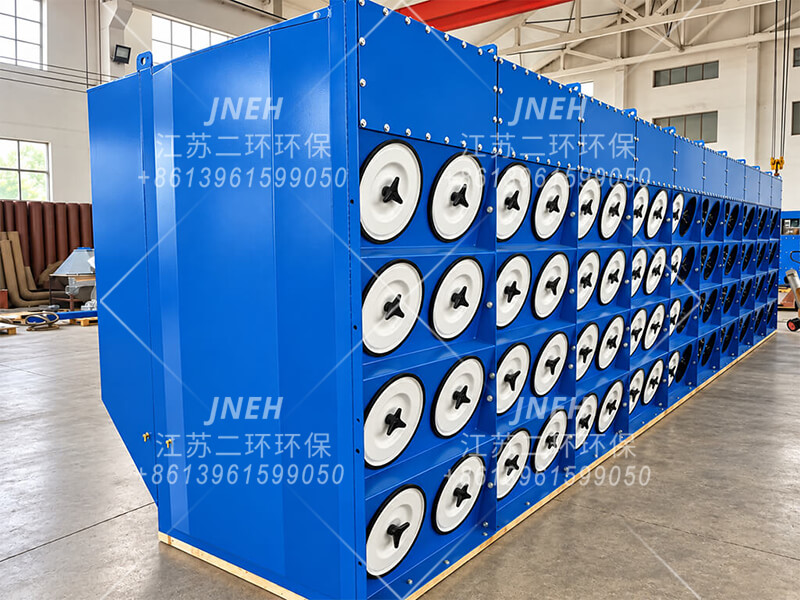

04

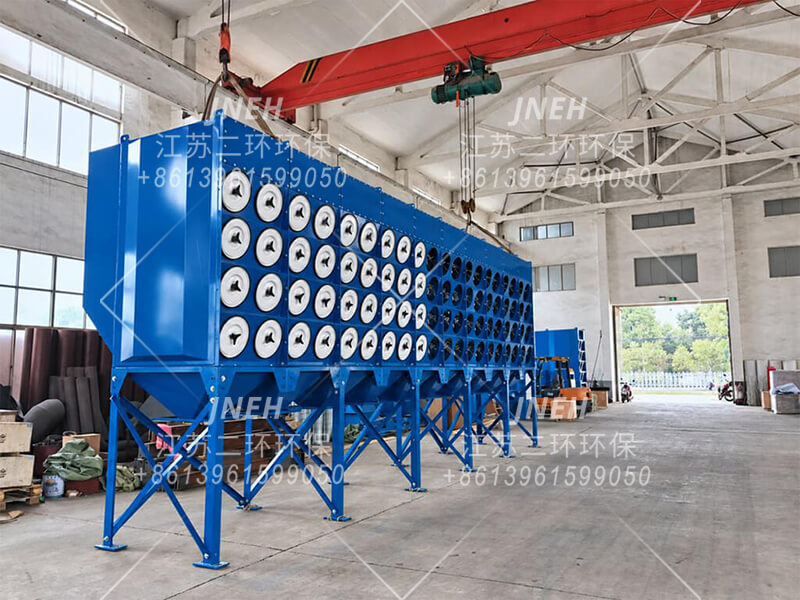

独立模块组合结构
上下部分分别制造，再装配成完整的组合式除尘器。

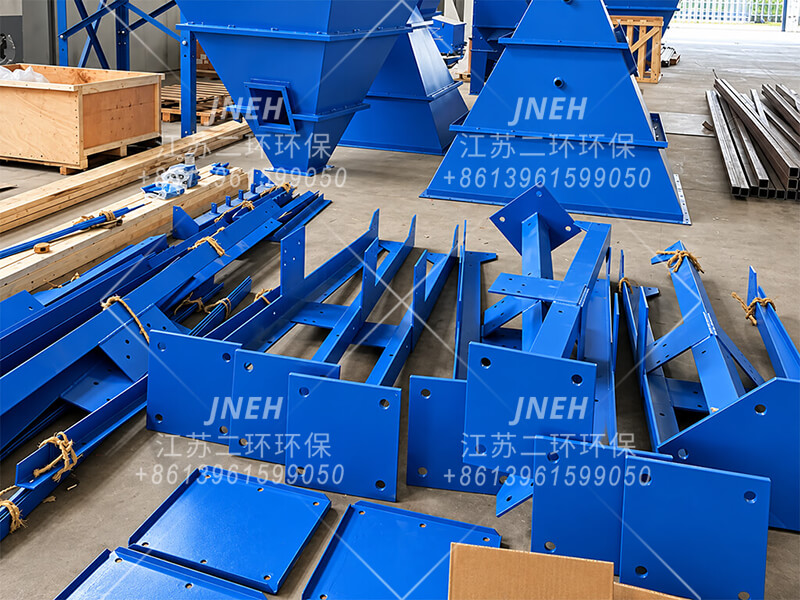

装配顺序直观体现组合式结构。 先准备已完成粉末喷涂的部件，再分别组装上箱体和下箱体；随后对中并用螺栓连接，形成完整除尘器。

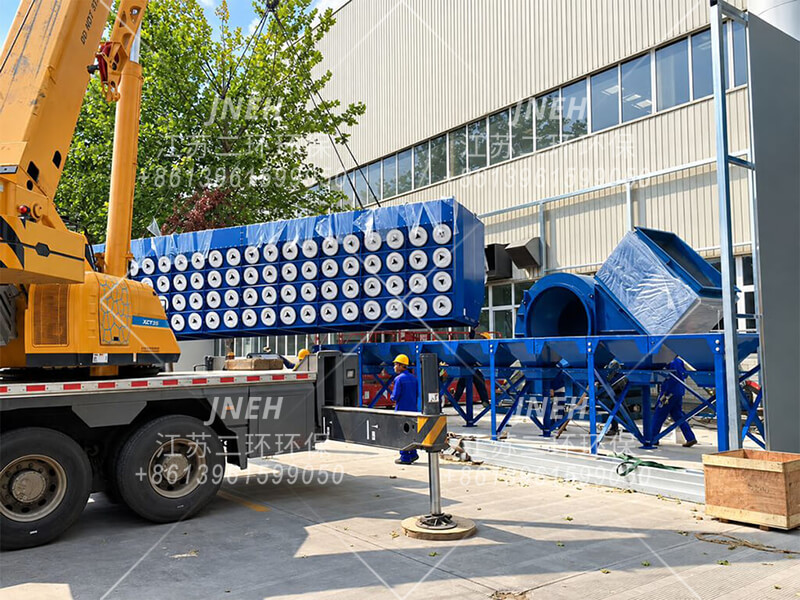

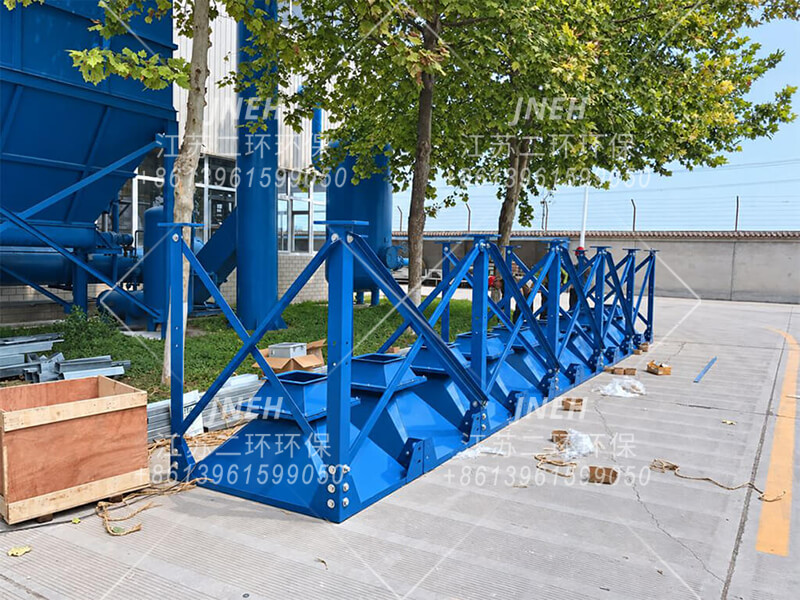

05

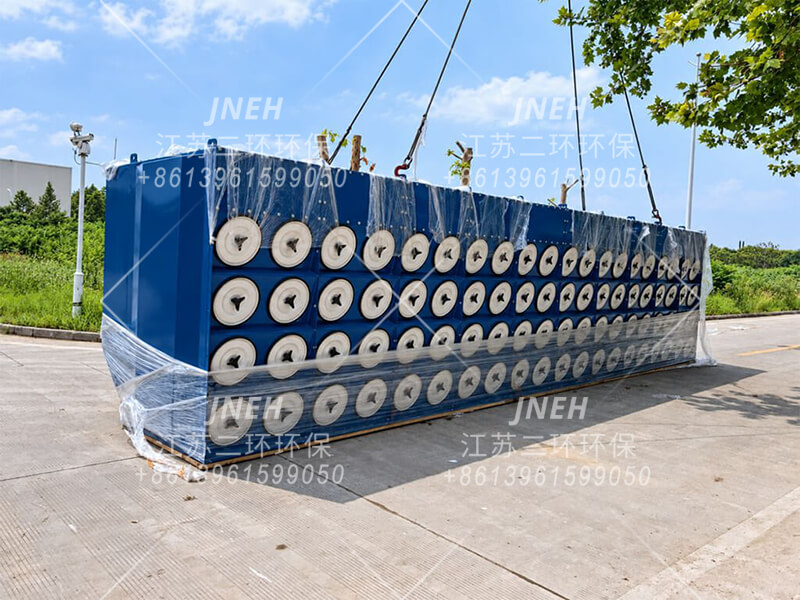

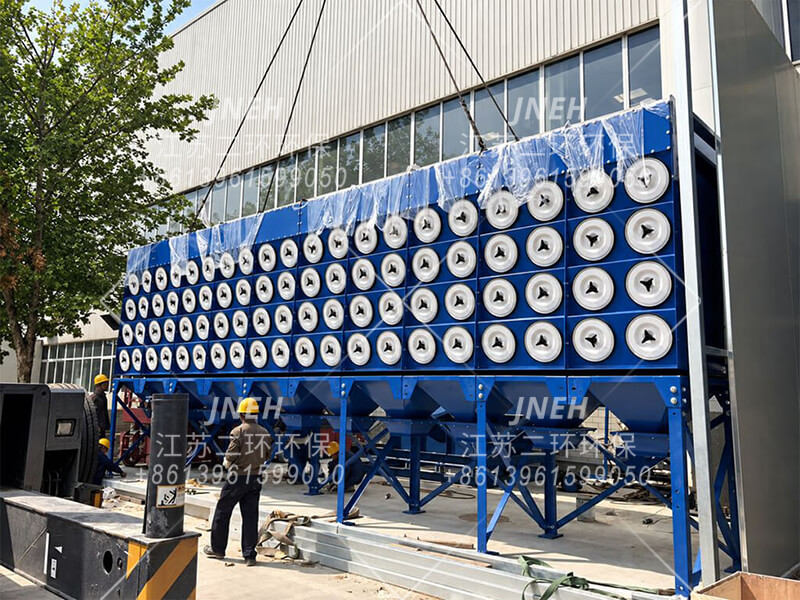

从工厂试装到现场安装
同一组合式设计贯穿检验、运输和最终安装过程。
让制造质量看得见
本节通过工装、测量、结构细节、试装及安装完成后的实物展示，让有经验的采购方自行判断制造水平，而非仅凭形容词描述质量。
完整制造工艺： 激光切割、数控折弯、焊接、表面预处理和粉末喷涂构成完整制造流程；以上细节则直观体现了制造过程的控制水平。
EHCDP 模块可采用 2、3、4 或 5 层滤筒布置。先确定滤料和所需过滤面积，再根据可用高度、宽度及检修空间选择模块布局。
共用组合式平台：第 03–05 节介绍的滤筒密封、模块螺栓连接、可拆卸风管接口模板及制造控制同样适用于 EHCDP。这些章节的照片用于说明共用的结构和制造细节；EHCDP 产品实拍见第 08 节。
滤筒方向
水平侧插式
滤筒保持水平，从检修侧抽取。
标准滤筒
Ø352 × 660 mm
EHCDP 系列滤筒的典型外形尺寸。
更多高度选择
2 / 3 / 4 / 5 层
5 层布局可增加滤筒数量，无需在占地宽度方向再增加模块。
处理能力扩展
模块组合
可根据所需过滤面积和现场布局，将基础模块并排组合。
细微烟尘 / 较低颗粒负荷
纸质 / 纤维素滤料
≈20 m²每只滤筒
在相同滤筒外形尺寸下，纸质 / 纤维素滤料可采用更密集的折褶，在同样体积内获得更大的有效过滤面积。但更密的褶皱也会增加气流阻力，因此建议的设计过滤风速低于聚酯滤料。该配置适用于焊接烟尘及类似细微烟尘工况。
- 与聚酯滤筒的外形尺寸相同
- 有效过滤面积更大
- 在适宜烟尘工况下可减少模块数量
- 建议设计过滤风速：通常 ≤0.8 m/min
较高颗粒负荷
聚酯滤料
≈10 m²每只滤筒
较宽的褶间距更适合打磨粉尘及颗粒负荷较高的工况；在此类工况下，过密的褶皱会增加脉冲清灰和粉尘脱落的难度。
- 与纸质 / 纤维素滤筒的外形尺寸相同
- 较宽的褶间距有利于颗粒脱落
- 优先适用于打磨及较高粉尘负荷工况
- 建议设计过滤风速：通常 ≤1.1 m/min
EHCDP 标准模块选型
型号代码表示滤筒层数及滤筒总数。最终风量应根据滤料、总有效过滤面积及适合实际粉尘的设计过滤风速确定，不能仅依据滤筒数量。
| 型号 | 滤筒层数 | 滤筒数量 | 滤筒尺寸 | 纸质 / 纤维素过滤面积* | 聚酯过滤面积* | 布置方式 |
|---|---|---|---|---|---|---|
| EHCDP2-4 | 2 | 4 | Ø352 × 660 mm | ≈ 80 m² | ≈ 40 m² | 窄型模块 |
| EHCDP2-8 | 2 | 8 | Ø352 × 660 mm | ≈ 160 m² | ≈ 80 m² | 标准宽度模块 |
| EHCDP3-6 | 3 | 6 | Ø352 × 660 mm | ≈ 120 m² | ≈ 60 m² | 窄型模块 |
| EHCDP3-12 | 3 | 12 | Ø352 × 660 mm | ≈ 240 m² | ≈ 120 m² | 标准宽度模块 |
| EHCDP3-18 | 3 | 18 | Ø352 × 660 mm | ≈ 360 m² | ≈ 180 m² | 加宽模块 |
| EHCDP4-16 | 4 | 16 | Ø352 × 660 mm | ≈ 320 m² | ≈ 160 m² | 标准宽度模块 |
| EHCDP4-24 | 4 | 24 | Ø352 × 660 mm | ≈ 480 m² | ≈ 240 m² | 加宽模块 |
| EHCDP5-20 5 层 | 5 | 20 | Ø352 × 660 mm | ≈ 400 m² | ≈ 200 m² | 标准宽度 / 加高模块 |
| EHCDP5-30 5 层 | 5 | 30 | Ø352 × 660 mm | ≈ 600 m² | ≈ 300 m² | 加宽 / 加高模块 |
选型原则
风量 = 总过滤面积 × 设计过滤风速 × 60
型号描述模块的结构尺寸。允许的处理风量取决于粉尘负荷、滤料及针对应用选定的设计过滤风速。
初步选型参考面积
即使外形尺寸相同，滤筒也可能因折褶结构不同而具有不同的有效过滤面积。
≈20 m² / 只滤筒纸质 / 纤维素滤料
≈10 m² / 只滤筒聚酯滤料
示例：EHCDP3-12 模块扩容
一个 3 层基础模块可沿水平方向重复组合。同样的组合原则也适用于兼容的 2、4 和 5 层系列。
EHCDP3-121 个模块 · 12 只滤筒
EHCDP3-242 个模块 · 24 只滤筒
EHCDP3-363 个模块 · 36 只滤筒
EHCDP3-484 个模块 · 48 只滤筒
EHCDP3-605 个模块 · 60 只滤筒
* 过滤面积按纸质 / 纤维素滤筒每只约 20 m²、聚酯滤筒每只约 10 m² 估算，仅用于初步选型。最终滤筒结构、滤料规格、尺寸及项目风量在订货前确认。
沉流式滤筒除尘器本体可根据实际粉尘负荷、卸灰方式、电气标准、安全要求及最终过滤目标配置。以下选项可单独选用，也可组合为项目定制系统。
滤料选项
先选择基础滤料，再根据粉尘特性增加表面处理或安全功能。
- 纤维素 / 纸质滤筒
- 聚酯滤筒
- 可选 PTFE 覆膜
- 可选阻燃处理
- 可选防静电处理
除尘器材质与结构定制
除尘器本体可采用不同材质和结构规格，以适应腐蚀环境、工艺要求及客户标准。
- Q235 碳钢
- SS304 不锈钢
- SS316L 不锈钢
- 可按客户要求指定涂装颜色
- 特殊工况可定制板材厚度
- 可按要求定制加强筋及结构加强方案
独立灰斗或船型灰斗
独立灰斗
- 低型灰斗适用于较低粉尘负荷
- 大容量灰斗适用于较高粉尘负荷
船型灰斗
- 多个除尘模块可共用一个大型灰斗
卸灰阀与螺旋输送机
- 手动插板阀
- 手动蝶阀
- 电动旋转卸料阀
- 多模块除尘器可配置螺旋输送机
脉冲喷吹清灰系统
- 气控先导阀 + 集中式电磁阀箱
- 一体式电磁脉冲阀
- 可通过脉冲控制器或 PLC 调节喷吹间隔及持续时间
- 可指定阀门及控制元件品牌
风机、电机与控制柜
风机 / 电机
- 可指定风机及电机品牌
- 根据使用地要求配置电压及 50 / 60 Hz 频率
电气控制
- 可指定电气元件品牌
- 可选 PLC
- 可选 HMI / 触摸屏
- 可选变频器（VFD）
防爆、安全及维护
- 泄爆片
- 无焰泄爆装置
- 防爆电机
- 防爆电气柜
- 火花捕集器 / 火花拦截装置
- 可按需配置检修平台
集成两级过滤
滤筒 + HEPA 集成除尘模块
江南二环可将一级滤筒过滤与二级 HEPA 过滤集成于一个组合式除尘器本体。滤筒段和 HEPA 段在同一结构模块内上下布置，形成紧凑的两级过滤机组，无需通过风管连接两台独立设备。
滤筒 + HEPA 集成于同一箱体
上下集成的两级过滤
无需独立 HEPA 机组
一个集成模块，按完整过滤系统统一设计。
集成布局可减少外部风管连接及安装占地。HEPA 过滤面积、最终压降和风机选型与一级滤筒过滤统筹设计，以保持所需系统风量及最终过滤性能。
防爆项目属于按项目需求选择的配置。最终合规范围及部件认证应根据使用市场和实际应用确认。
工业滤筒除尘器可针对多种干粉尘及烟尘工况配置。适用性应根据实际粉尘特性、负荷、滤料、风量和安全要求判断，不能仅依据设备外观。
常见工业粉尘与烟尘工况
确认尘源及运行要求后，可针对不同工艺条件设计 EHCDP 组合式除尘器。
从工厂准备到现场装配
大型除尘器采用模块化方式准备，便于检验、运输及现场装配。现场安装通常由客户或当地承包商完成，江南二环提供图纸和技术指导。
01
工厂试装
发货前检查配合与接口。
02
模块化包装
各部分按实际运输需要准备。

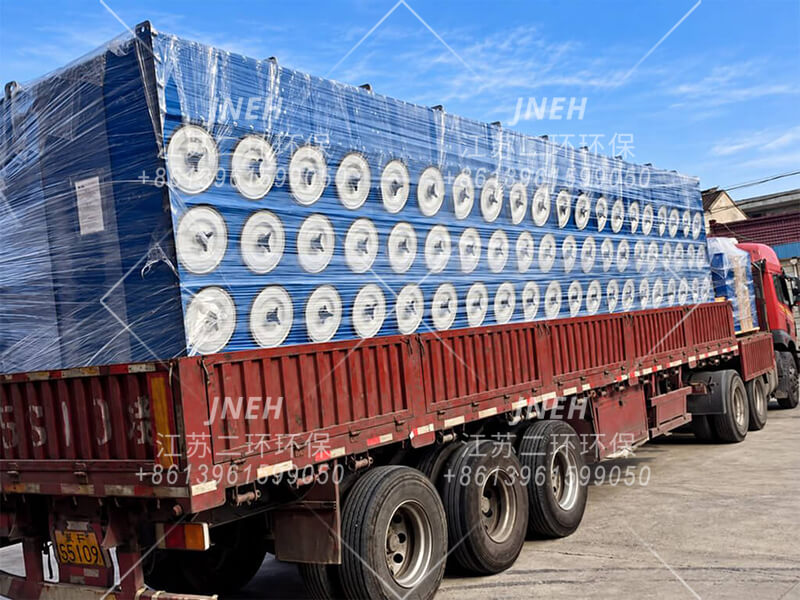

03
发运
模块尺寸与物流条件协调。
04
装配指导
可提供图纸和远程技术支持。

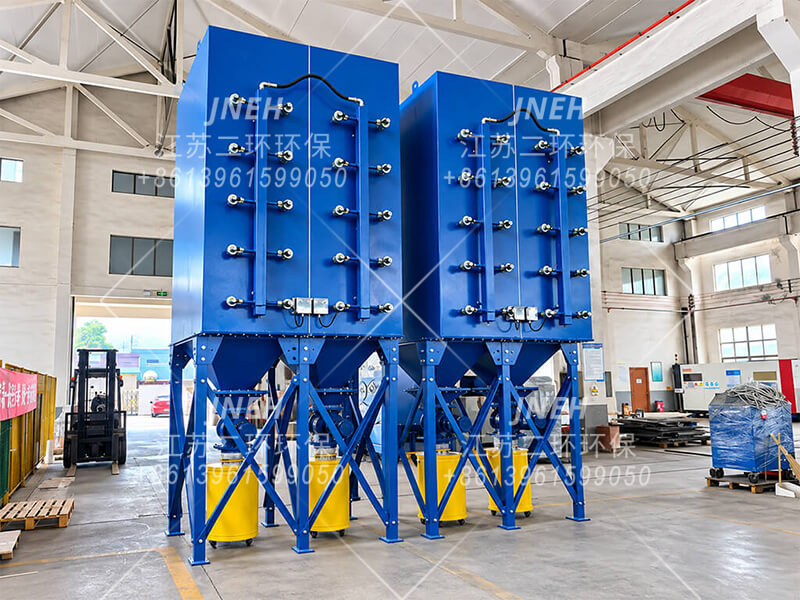

EHCDP 产品实拍
EHCDP 水平式组合滤筒除尘器的正面及背面视图，展示同一设备的检修侧与背面结构。
可按需提供更多应用案例及项目照片。
09
项目咨询
返回目录 ↑
项目配置
配置您的 EHCDP 系统
除尘器本体可单独供货，也可按已确认的风量、系统压力和供电条件配置风机及控制系统。
设备供货
可根据项目选择材质、涂装颜色、卸灰方式及 HEPA 配置。可选方案详见上方系统配置。
图纸与装配支持
配置、接口及订单要求确认后，可提供详细的 GA / DWG 项目图纸。现场装配由客户或当地承包商完成，江南二环提供图纸及远程技术指导。
