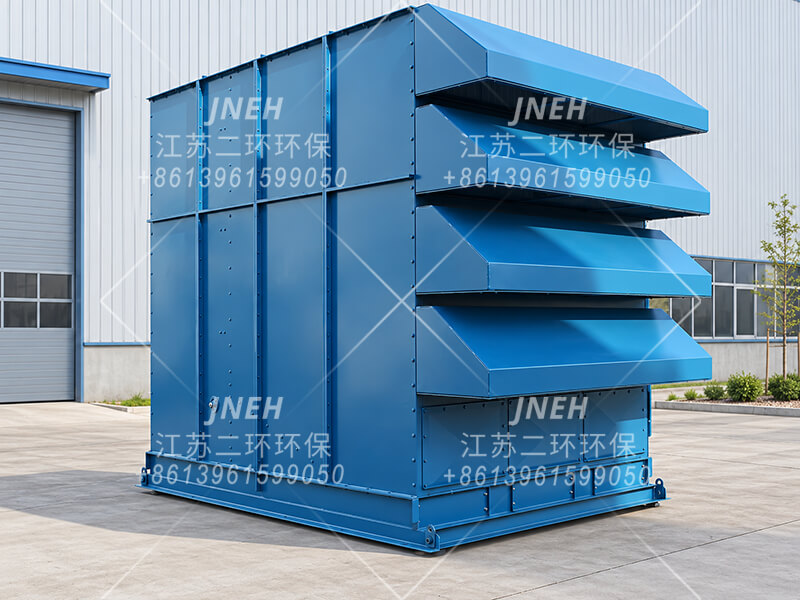

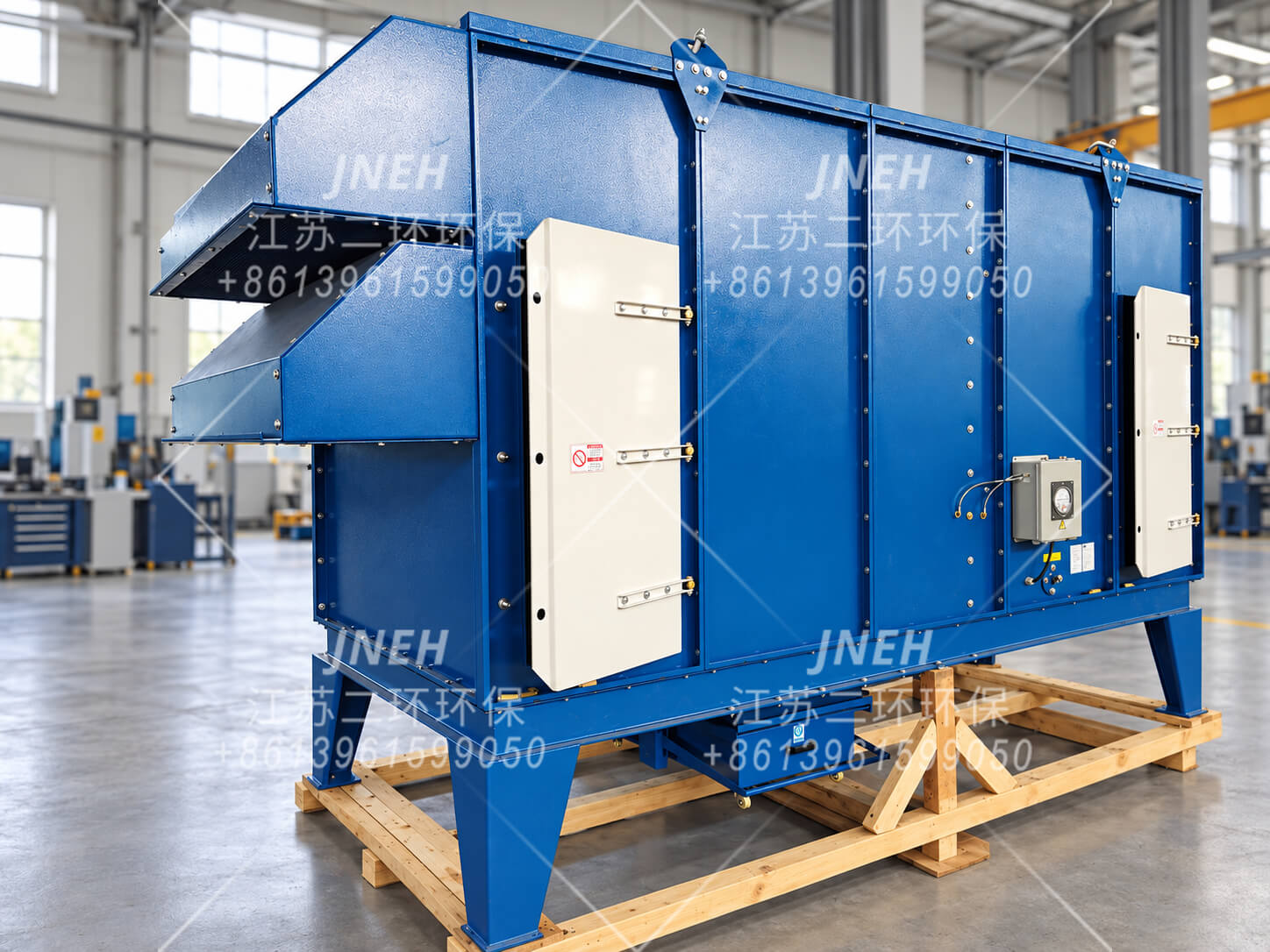

箱体与防雨罩
水平式过滤器箱体将进气防雨罩、滤筒段及检修通道整合于一体。箱体尺寸、出口接口及表面处理根据安装要求配置。
01
水平式进气过滤器——结构与应用
了解 EHAIF 箱体、脉冲清灰部件及滤筒安装结构，以及两种安装布局。各机组均按所需风量、环境条件和可用空间配置。

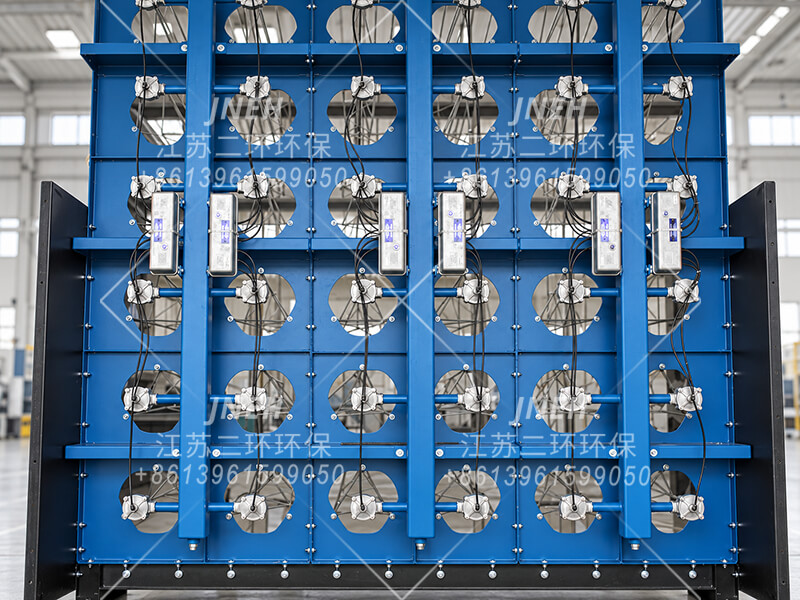

花板与脉冲喷吹清灰
图中展示花板开孔、压缩空气气包、脉冲阀及控制部件。通过短时反向气流脉冲清洁滤筒；清灰布置与滤筒布局相匹配。

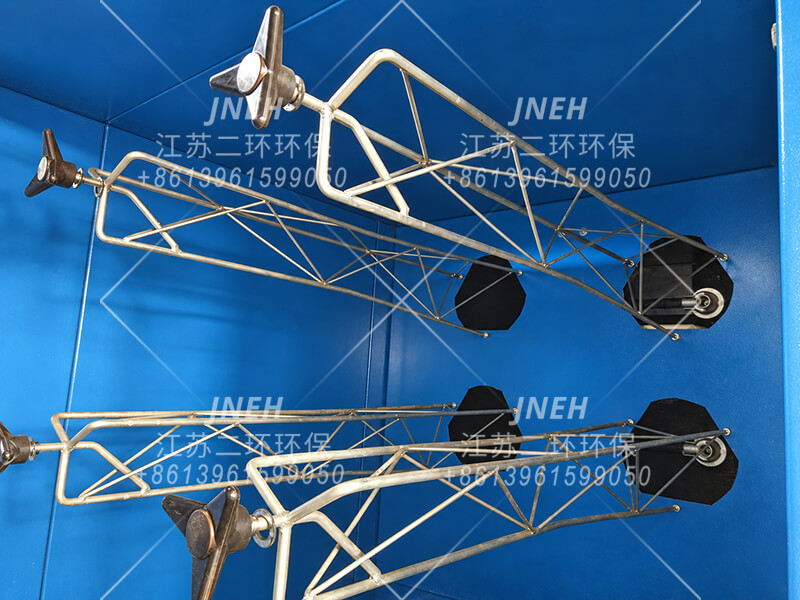

滤筒支撑与压紧
内部支撑架承载水平滤筒组件。端部压紧机构将滤筒固定到位；正确安装及密封垫贴合有助于防止空气旁路泄漏。

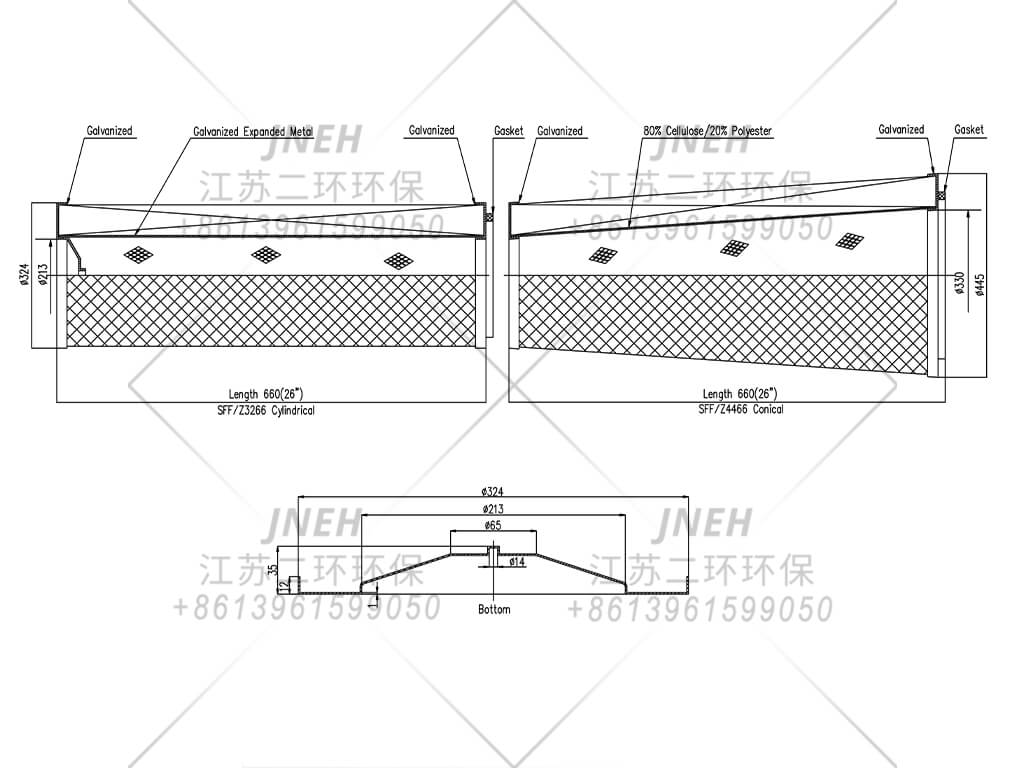

点击放大锥形 + 圆筒形滤筒
一段锥形滤筒与一段圆筒形滤筒组成一组滤筒组件。图纸展示一种参考配置；尺寸、滤料和端盖细节按项目确认。

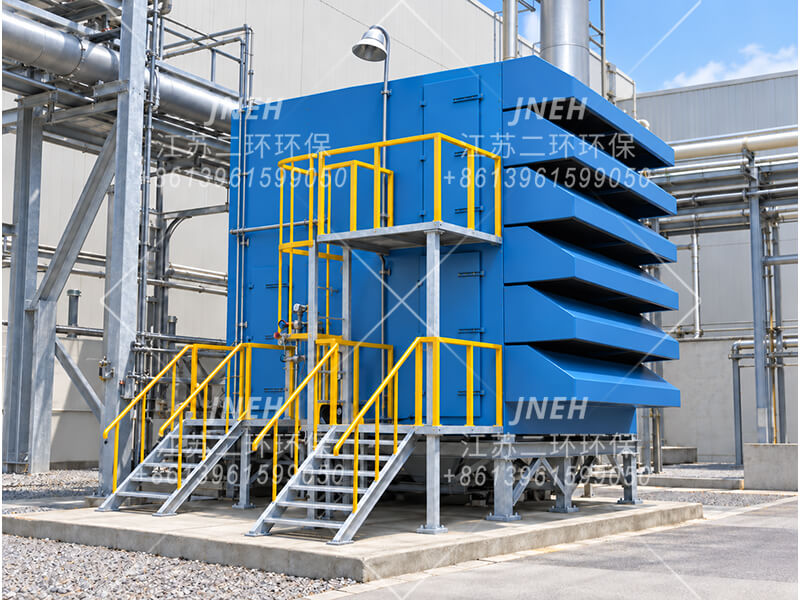

配检修平台的安装方案
室外安装布局，配备楼梯和维护平台。配置过滤器箱体时，需考虑支撑高度、检修通道及周边管路。

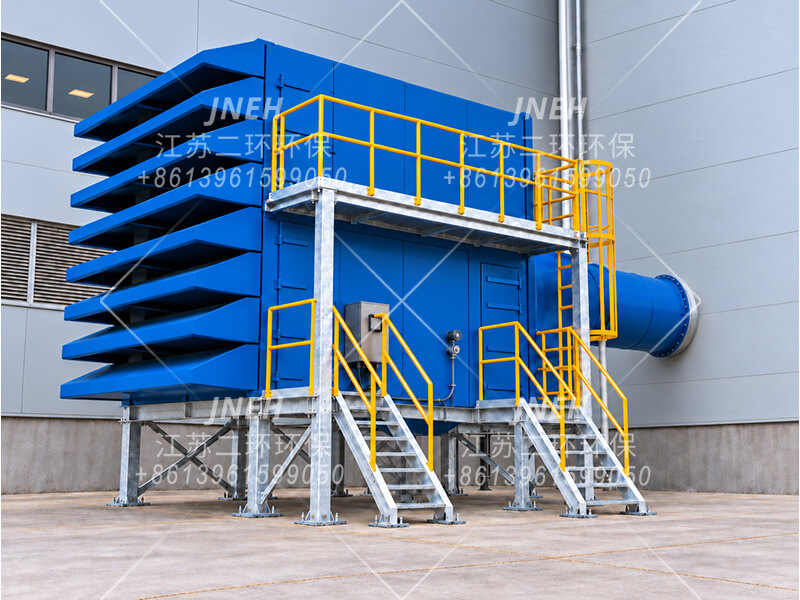

架高箱体与侧面出口
架高式安装布局，配侧面出口接口及检修平台。出口方向、支撑结构及净空可根据现场和下游设备调整。
02
型号与选型指南
以下水平式进气过滤器配置用于初步选型。最终规格取决于所需风量、环境粉尘条件、滤料及允许压降。
型号示例：EHAIF-16
EHAIF 后的数字表示独立滤筒元件总数：16 个元件组成 8 组锥形 + 圆筒形滤筒对。
每组由一段锥形滤筒和一段圆筒形滤筒组成，每段典型长度为 660 mm。上方图纸为示例；最终直径、端盖和滤料按所选配置确认。
集成至定制箱体： 内部过滤组件可装入专门设计的箱体，包括空气处理机组箱体。每个集成项目均需评估箱体结构、气流分布、密封及检修空间。
在较小屏幕上，请横向滚动查看全部列。
| 型号 | 风量范围 (m³/h) | 滤筒 元件数量 | 锥形 + 圆筒形 配对组数 | 脉冲阀 | 箱体 长 × 宽 × 高 (mm) | 内部组件参考 重量 (kg) |
|---|---|---|---|---|---|---|
| EHAIF-16 | 8,250–11,000 | 16 | 8 | 8 × DN25 | 1016 × 1790 × 927 | 136 |
| EHAIF-24 | 11,000–16,500 | 24 | 12 | 12 × DN25 | 1435 × 1790 × 927 | 197 |
| EHAIF-32 | 16,500–22,000 | 32 | 16 | 16 × DN25 | 1854 × 1790 × 927 | 254 |
| EHAIF-40 | 18,333–27,500 | 40 | 20 | 20 × DN25 | 2273 × 1790 × 927 | 322 |
| EHAIF-48 | 22,000–33,000 | 48 | 24 | 24 × DN25 | 1854 × 1790 × 1346 | 367 |
| EHAIF-72 | 33,000–49,500 | 72 | 36 | 36 × DN25 | 2692 × 1790 × 1346 | 544 |
| EHAIF-96 | 49,500–66,000 | 96 | 48 | 48 × DN25 | 1854 × 1790 × 2603 | 726 |
| EHAIF-144 | 66,000–99,000 | 144 | 72 | 72 × DN25 | 2692 × 1790 × 2603 | 1,041 |
| EHAIF-192 | 99,000–132,000 | 192 | 96 | 96 × DN25 | 3530 × 1790 × 2603 | 1,388 |
| EHAIF-240 | 132,000–165,000 | 240 | 120 | 120 × DN25 | 4368 × 1790 × 2603 | 1,740 |
| EHAIF-288 | 165,000–198,000 | 288 | 144 | 144 × DN25 | 5207 × 1790 × 2603 | 2,109 |
重量范围： 内部过滤组件的参考重量，包括花板、滤筒支撑架、滤筒及脉冲阀。不包括箱体、支腿、检修平台及外部风管；该重量并非整机重量或运输重量。
尺寸： 所列长 × 宽 × 高为图示配置的参考尺寸。最终组件及箱体尺寸请以项目图纸确认为准。
选型： 风量范围为参考值，并非适用于所有环境的保证额定值。可按需评估更大容量及其他布局。
03
应用领域
EHAIF 自洁式进气过滤器用于工业设备进气及大风量室外空气系统。过滤要求按具体应用确认。
工业空气压缩机
用于大型工业压缩机进气过滤，包括离心压缩机系统。过滤面积和滤料根据环境粉尘条件及压缩机允许的进口压力损失选择。
工业鼓风机
用于工业鼓风机上游的环境空气过滤。箱体接口和过滤能力根据风量及安装布局配置。
高炉鼓风机
用于钢铁厂高炉鼓风机系统的进气过滤。选型时考虑周边空气粉尘、连续运行及维护空间。
空气分离与制氧装置
在环境空气进入空分装置（ASU）或制氧设备的空气压缩机前进行过滤。此处为进气颗粒过滤，下游气体净化仍属于独立工艺。
车间新风系统
用于车间送风及通风系统的大风量室外空气过滤。滤料和风量根据环境条件及所需送风质量匹配。
空气处理机组与暖通空调
脉冲清灰滤筒组件可集成至专门设计的空气处理机组（AHU）箱体，或独立进气箱体。需评估可用静压、压缩空气供应、密封及检修通道。
04
选型与项目咨询
请提供风量要求及简要布局图或现场照片。我们可评估完整进气过滤器方案，也可评估适合装入您现有箱体的内部过滤组件。
供货与配置选项
完整箱体或内部组件
请明确需要完整过滤器箱体，还是用于集成的花板、滤筒支撑架、滤筒及脉冲清灰部件。
针对现场的配置
可根据项目评估箱体尺寸、出口位置、滤筒介质、检修布局及控制要求。
过滤与维护
脉冲清灰去除滤材表面积聚的粉尘。应监测压降，并检查滤筒、密封及清灰部件；当滤筒状态或性能达到更换条件时，仍需更换。
型号说明
EHAIF-16 包含 16 个独立滤筒元件，组成 8 组锥形 + 圆筒形滤筒对。型号数字表示元件数量，并不代表在所有环境下均具备固定额定风量。
