固定围护结构

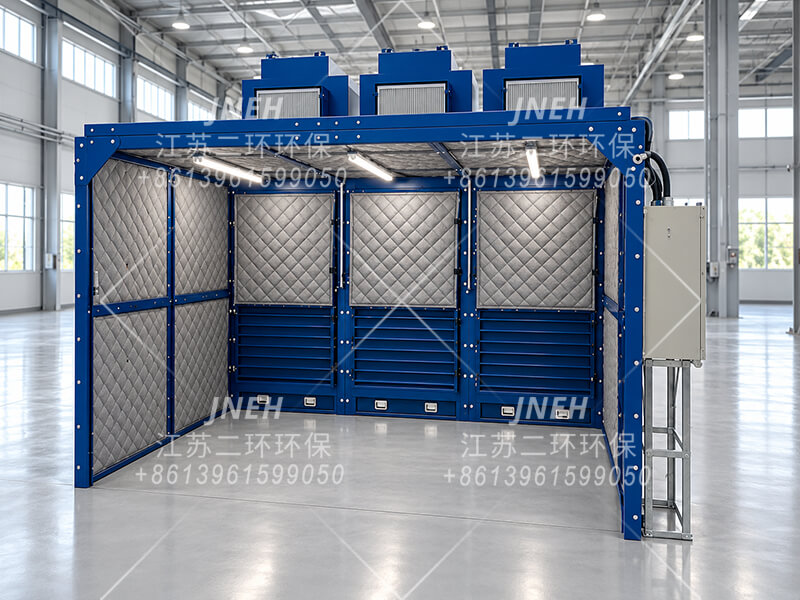

前部敞开的打磨房
固定顶棚和侧部围护结构界定工作区。后部抽排模块收集工艺粉尘，隔声帘有助于减少噪声向车间传播。
固定围护结构示例01
标准模块，灵活工作宽度。
以 EHGB-4 或 EHGB-6 过滤模块为基础，并排布置形成工件及工艺所需的抽排墙和工作宽度。

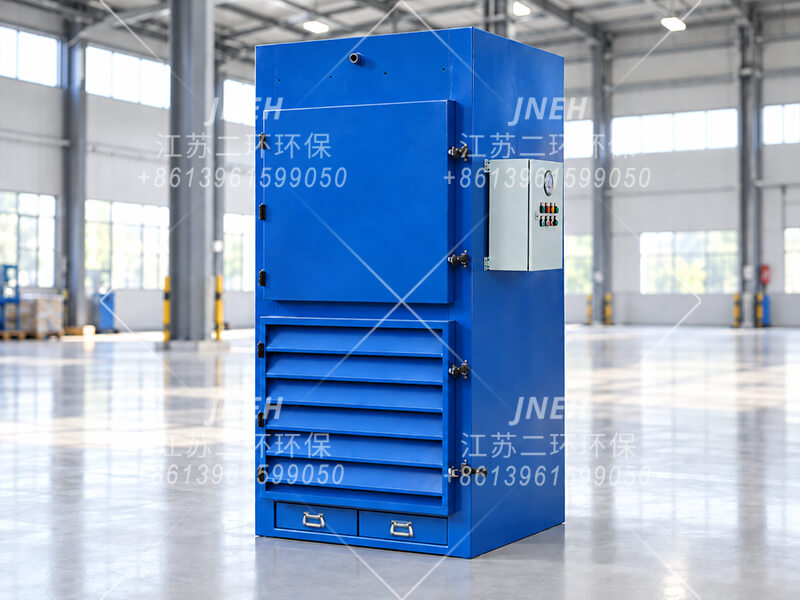

单模块选型
两种模块均采用水平安装的 Ø324 × 660 mm 滤筒。集成风机服务于过滤模块。
| 型号 | 滤筒数量 | 排列方式 | 电机功率 | 风量 |
|---|---|---|---|---|
| EHGB-4 | 4 | 2 层 × 2 | 4 kW | 4,000 m³/h |
| EHGB-6 | 6 | 3 层 × 2 | 5.5 kW | 6,000 m³/h |
所示数值均为单个模块参数。最终模块数量和运行风量根据打磨房开口、工艺和系统阻力选择。
- 滤筒尺寸
- Ø324 × 660 mm
- 风机布局
- 各模块内集成
- 工作宽度
- 由模块数量配置
- 末级过滤
- 可选顶部 HEPA

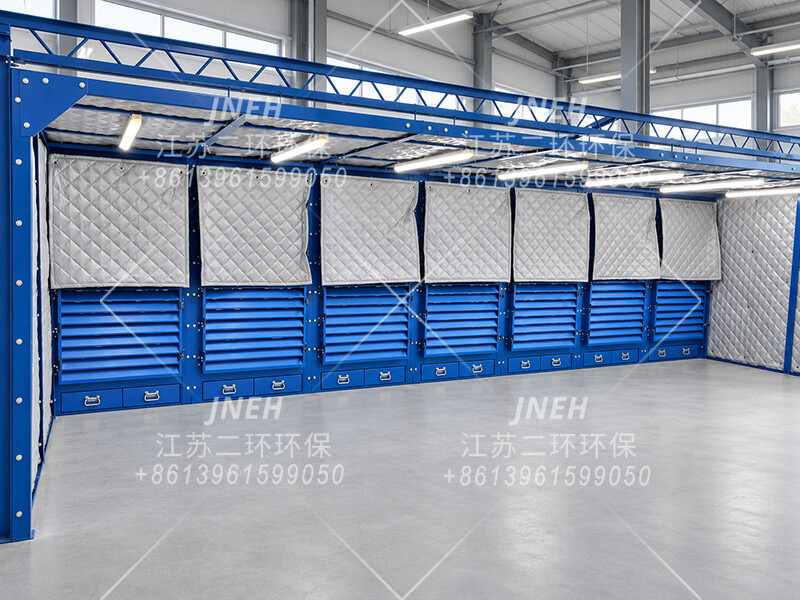

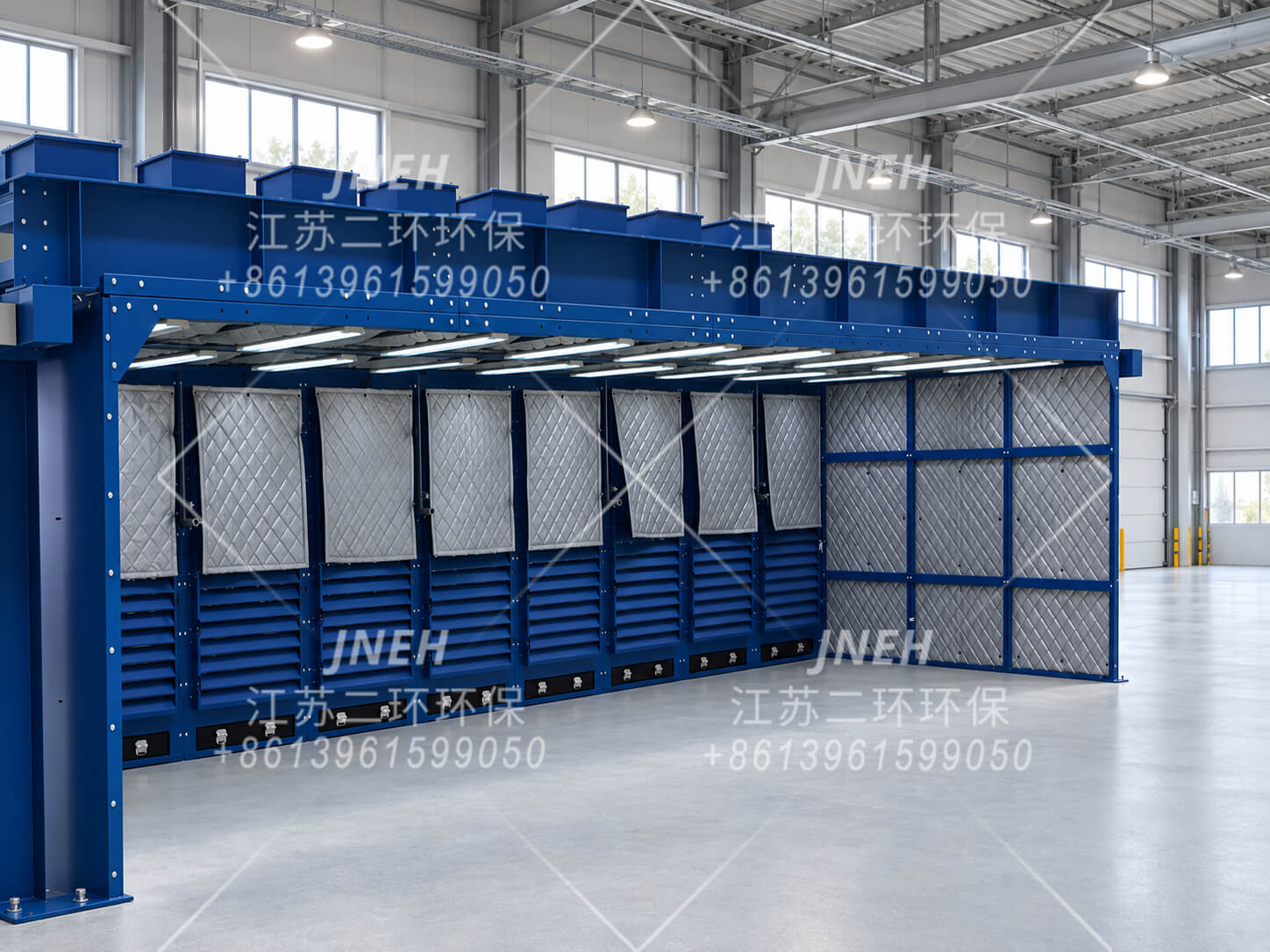

围绕作业确定宽度
多个独立除尘模块组合成宽幅打磨区域。围护布局根据工件尺寸、操作位置和搬运方式确定。
2 个模块
3 个模块
4 个模块
以上为组合示例。更宽布局及其他模块数量可根据项目配置。
02
打磨房配置
前部敞开的固定式打磨房适合常规工作区域。伸缩围护结构便于大件进出和行车吊运。特定项目可开发封闭式空气再循环布局。
伸缩围护结构

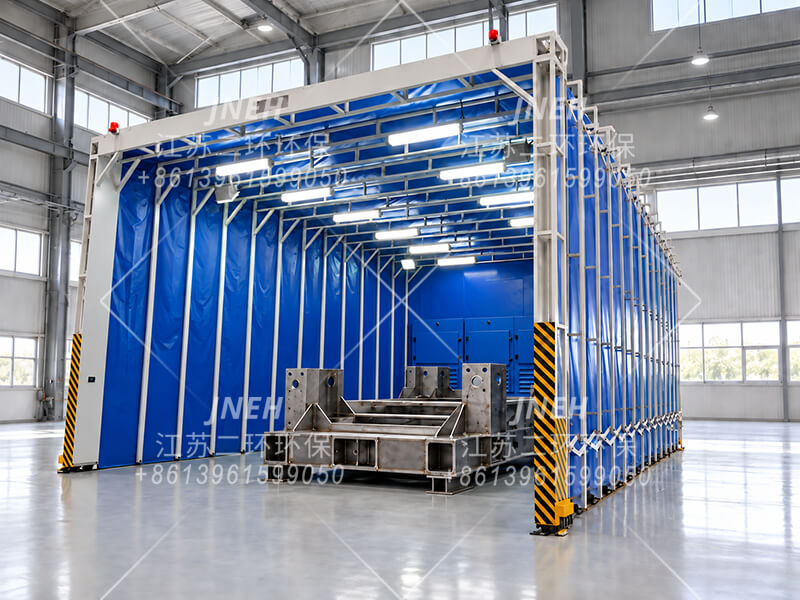

伸缩式打磨房
打磨时展开围护结构，搬运工件时将其收拢。打开围护结构便于利用行车定位大型工件。
布局示例封闭式布局

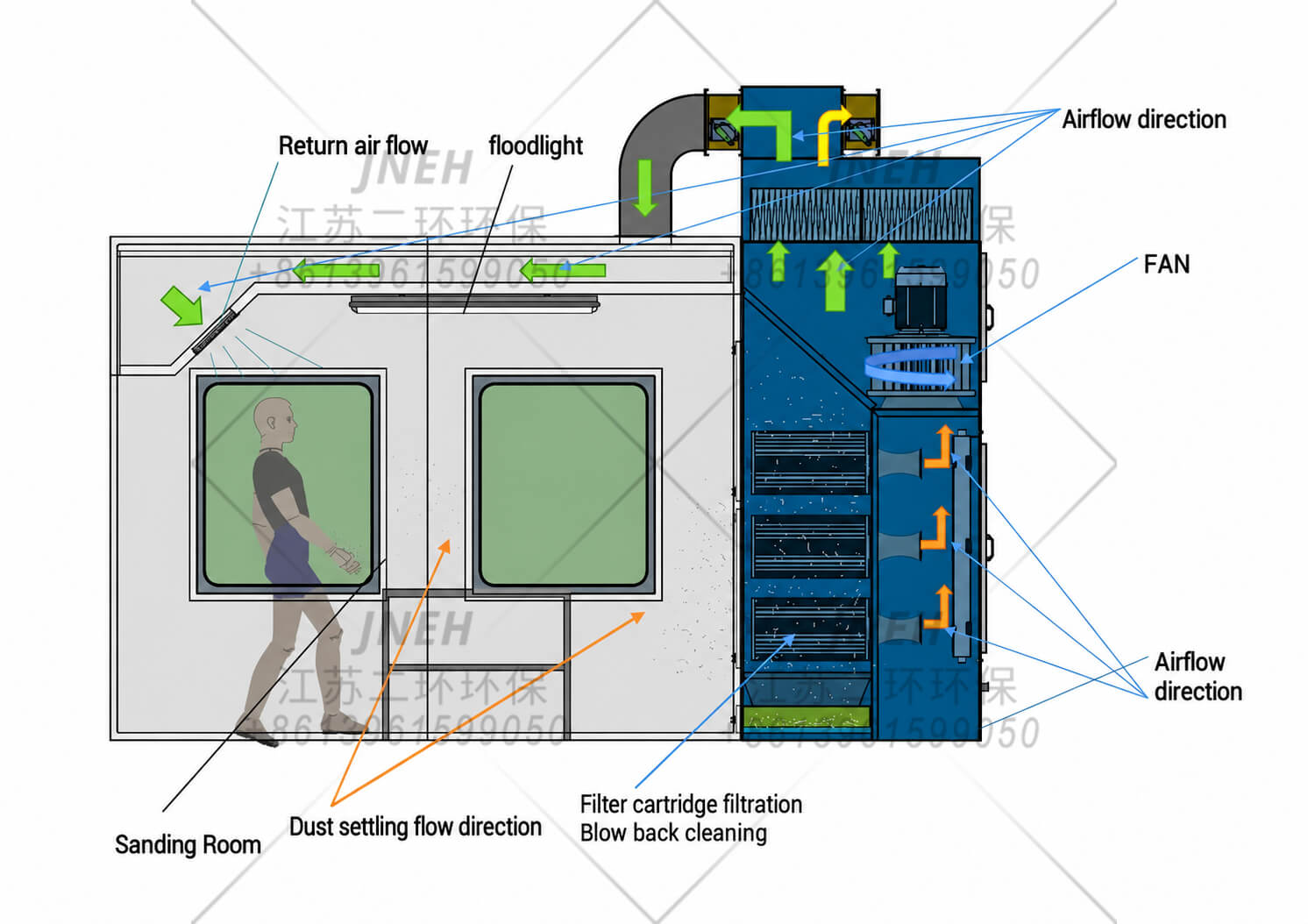

封闭式打磨房
配有专用空气再循环路径和末级过滤的封闭式打磨房。再循环和排放布局根据工艺及过滤要求评估。
概念示意图

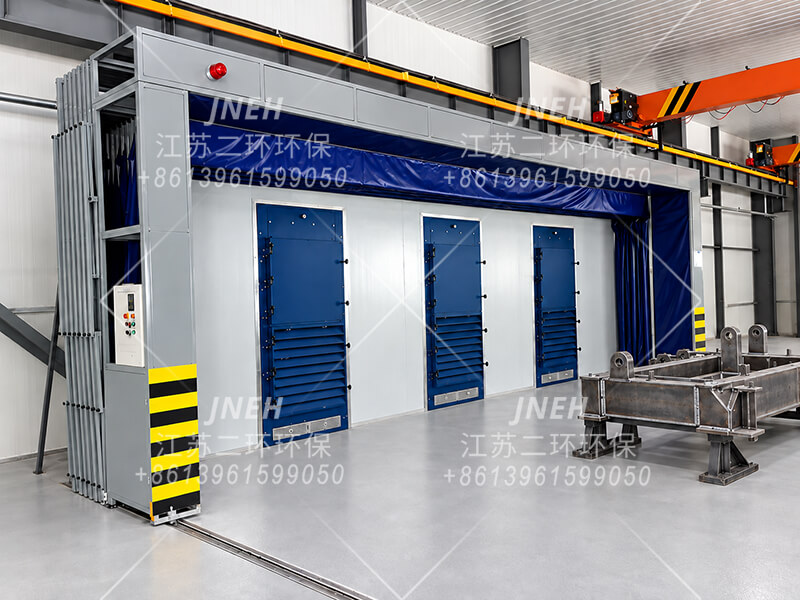

工件搬运
作业需要时开放空间
伸缩房解决一个实际问题：大型工件需要足够空间进入、转向并吊装就位。
- 收拢围护结构，改善上下料通行条件。
- 按计划搬运路线将工件就位。
- 展开围护结构，形成打磨工作区。
03

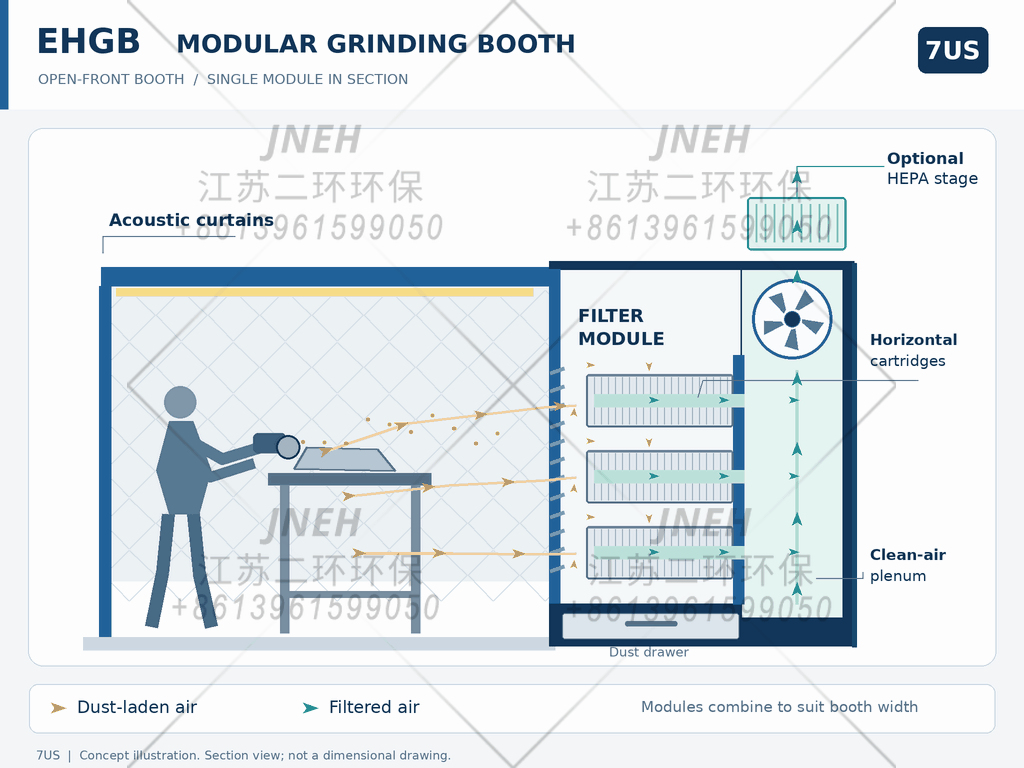

气流与项目选项
风机将工作区的含尘空气抽入过滤模块。水平滤筒分离粉尘，过滤后的空气经净气室流向出口。
工作区附近捕集
空气流向模块入口。模块位置和围护结构形状围绕打磨工艺布置。
通过水平滤筒过滤
粉尘由滤材截留。EHGB-4 和 EHGB-6 模块均采用每层两个滤筒的布局。
输送过滤后的空气
净气室连接集成风机和出口。项目需要时可在顶部增加 HEPA 末级过滤。工艺适用时，经 HEPA 过滤的空气可通过操作人员后方的顶部送风口返回打磨房。
其他除尘配置： 可根据项目要求开发立式滤筒和湿式除尘工作站设计。本页设备示例采用横装滤筒配置。
让我们了解工件和工作空间。
所示示例仅为可提供设计的一部分。请发送照片或草图、材料与打磨工艺、工件尺寸和所需工作区域。我们可开发合适的模块组合及围护布局。
