2 个滤筒
适用于紧凑工作区域
1,200 / 1,500 mm
有效吸尘工作面的长度。对应的台面总长为 1,700 / 2,000 mm。工作面深度和工作高度可定制。
01
独立式下吸式打磨工作台
EHDT 干式下吸式打磨工作台采用两个或四个滤筒。EHWD-V 湿式下吸式打磨工作台将工作面与湿式除尘器相结合。
4 个滤筒
适用于较长工作面
3 m / 4 m
带侧板和后板工作台的典型工作面长度。有效吸尘面积、外形尺寸和风机配置在项目图纸中确认。也可提供敞开侧面版本。
EHDT 干式下吸式打磨工作台选型
| 型号 / 系列 | 滤筒数量 | 吸尘工作面 长度（mm） | 台面总 长度（mm） | 风机电机功率选项 |
|---|---|---|---|---|
| EHDT-2-1200 | 2 | 1,200 | 1,700 | 2.2 或 3 kW |
| EHDT-2-1500 | 2 | 1,500 | 2,000 | 2.2 或 3 kW |
| EHDT-4 | 4 | 按项目图纸规定 | 按项目图纸规定 | 2 × 2.2 kW 或 4 kW |

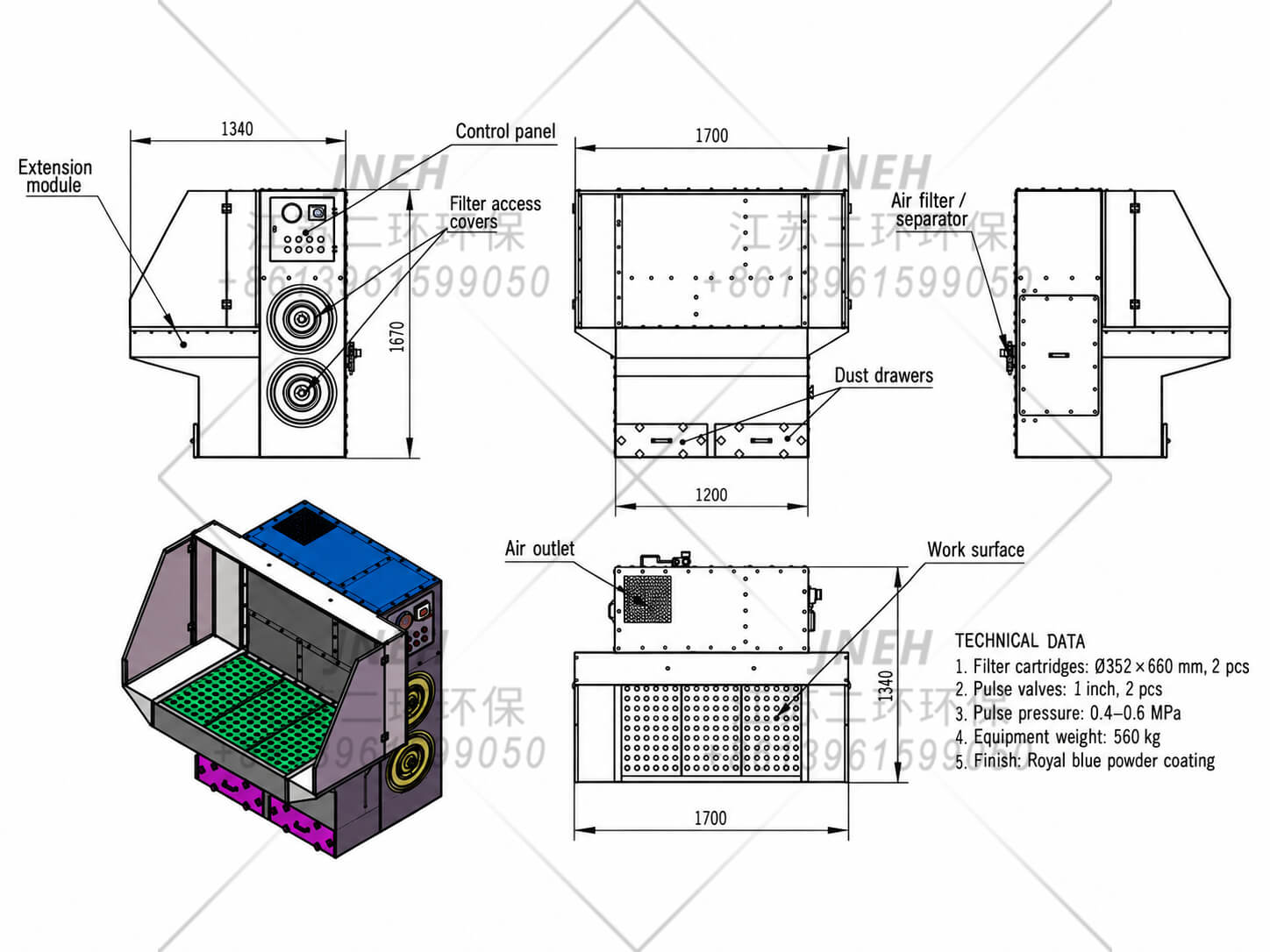

EHDT-2 型号后缀表示有效吸尘工作面的长度。所有 EHDT 滤筒尺寸均为 Ø352 × 660 mm（直径 × 长度），采用水平安装和压缩空气脉冲喷吹清灰。仅凭风机电机功率不能确定风量。2 × 2.2 kW 选项采用两台风机电机，每台额定功率为 2.2 kW。
有效吸尘工作面长度与台面总长不同。工作面深度、工作高度、风量和电机功率均按项目确认。带四个滤筒和围护板的工作台常采用 3 m 或 4 m 布局，最终尺寸取决于所选设计。EHWD-V 湿式下吸式打磨工作台采用独立型号系列。

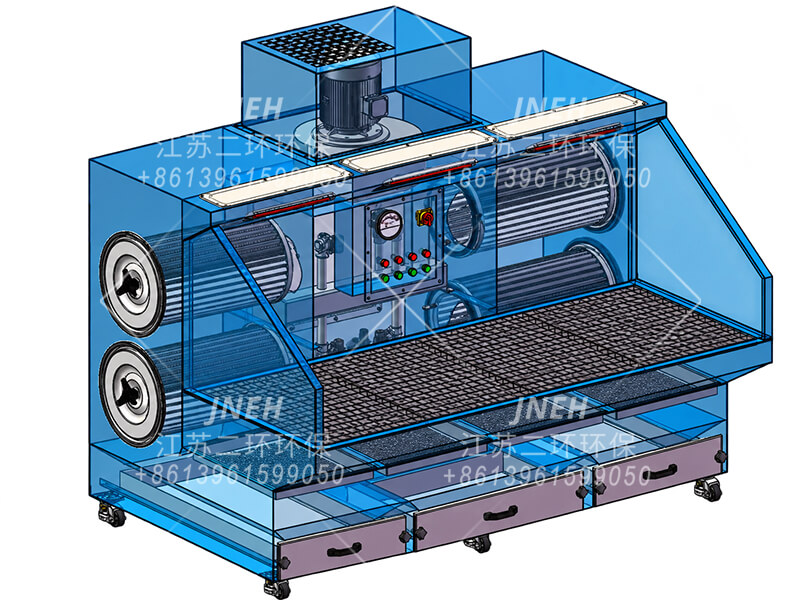

干式下吸式打磨工作台内部结构
工作面、水平安装的滤筒、抽风机和集尘抽屉组成一体式设备。
工作面捕集
空气经穿孔或格栅工作面向下抽吸。后板抽吸可与台面下吸结合使用。
水平滤筒
集尘部分采用水平安装的滤筒和下流式布局。压缩空气脉冲喷吹清灰使滤材表面的积尘脱落，落入下方集尘抽屉。

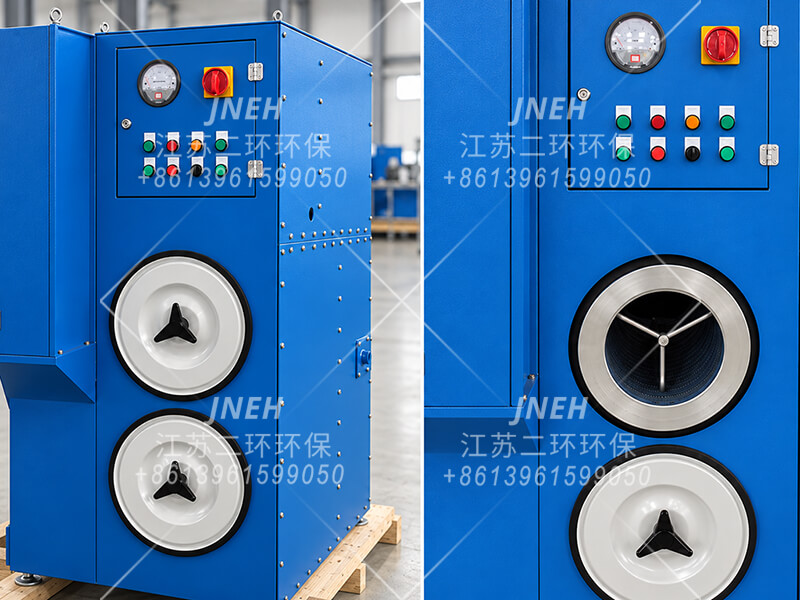

便捷检修
通过侧面检修盖可检查和更换滤筒。清空集尘抽屉时，拆下固定螺母、抽出抽屉并处置收集的粉尘。
适合作业的工作台
根据待处理工件指定可用工作面长度、深度、工作高度和围护板。

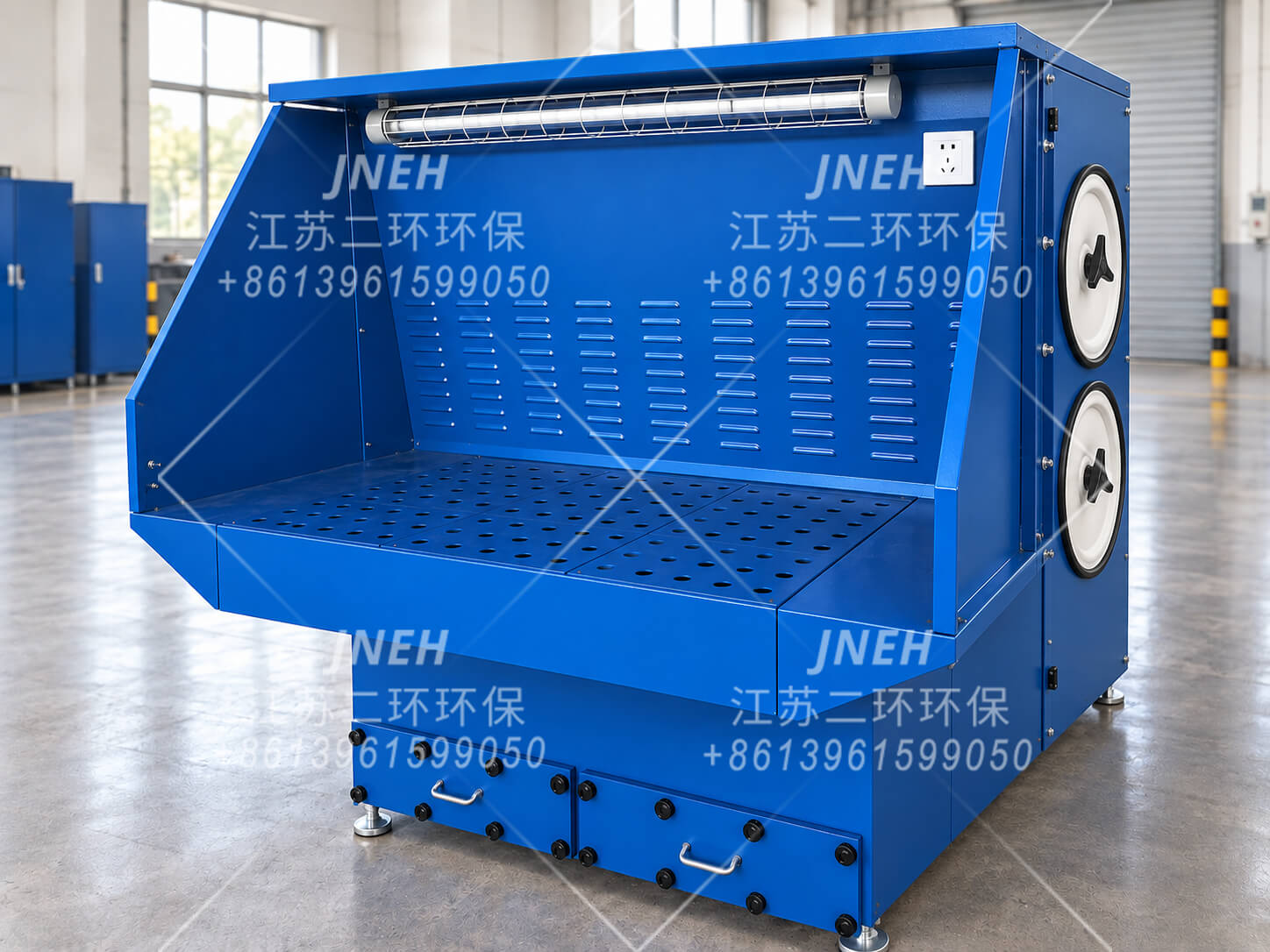

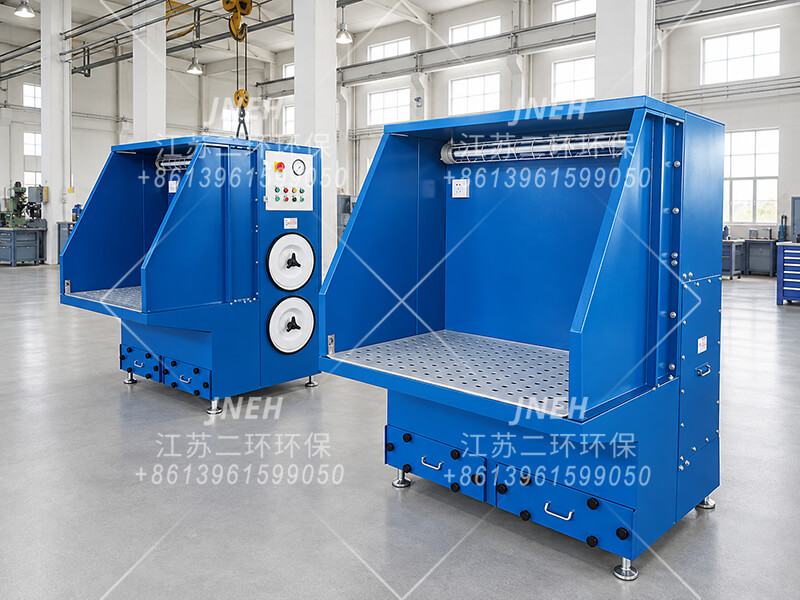

围护式工作区域
侧板和后板围住工作面，前方保持敞开，便于操作人员作业。

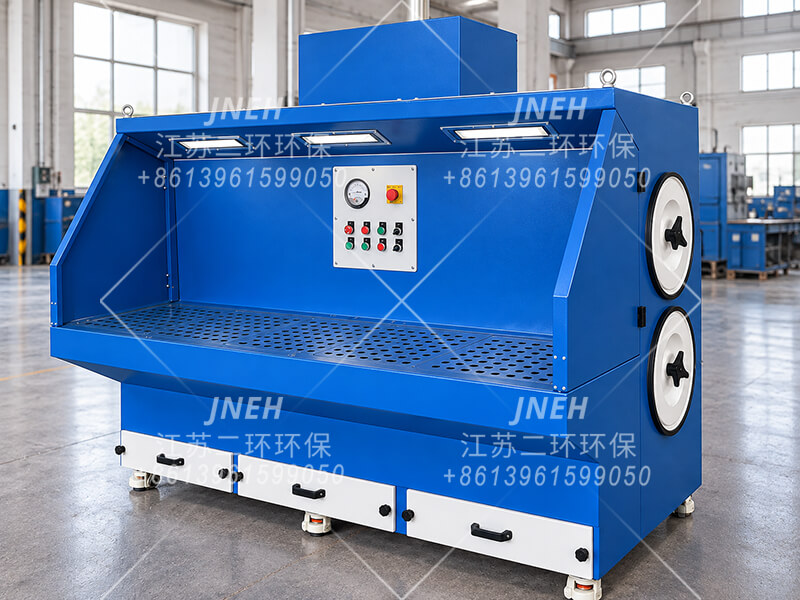

加长工作面
带作业照明的加长布局。配置示例。

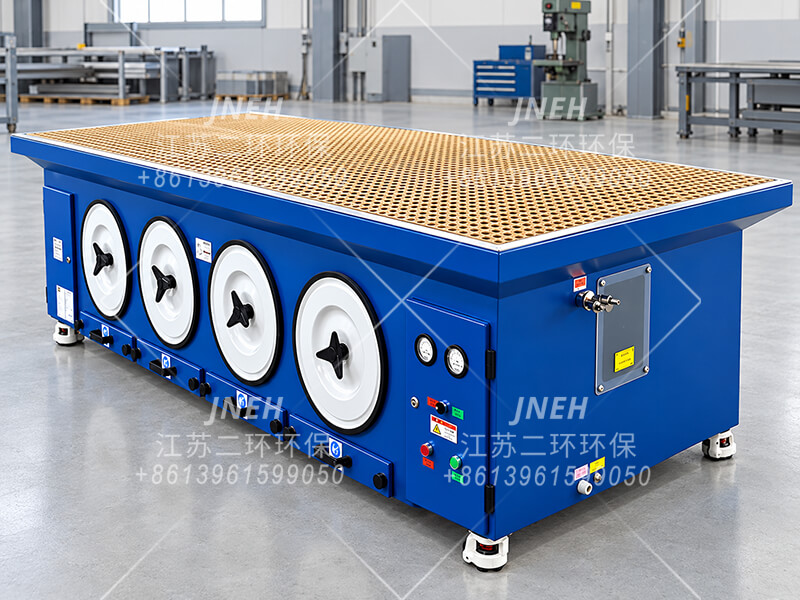

敞开式工作台布局
适用于需要从多侧操作工件的开放工作面。

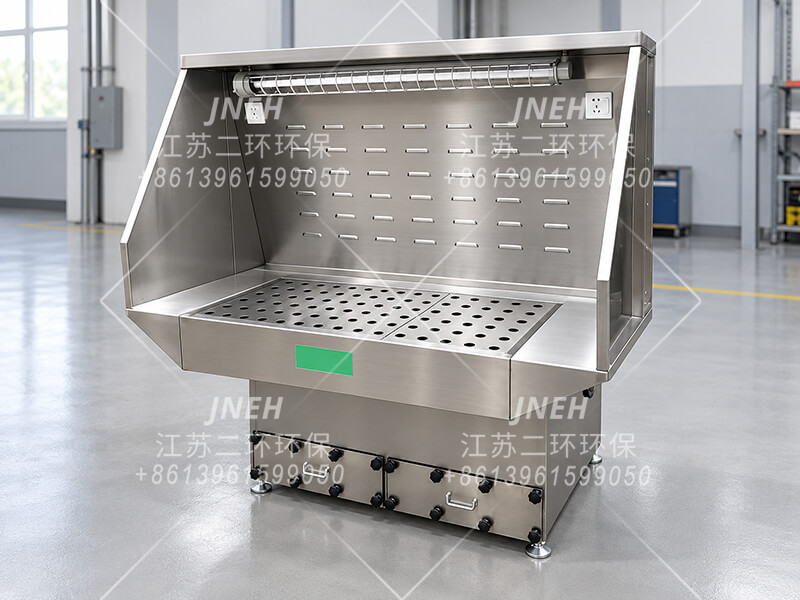

不锈钢结构
标准结构材料为碳钢，可选 304 或 316 不锈钢。
组合抽吸
将经台面向下抽吸与经后板向后抽吸相结合。

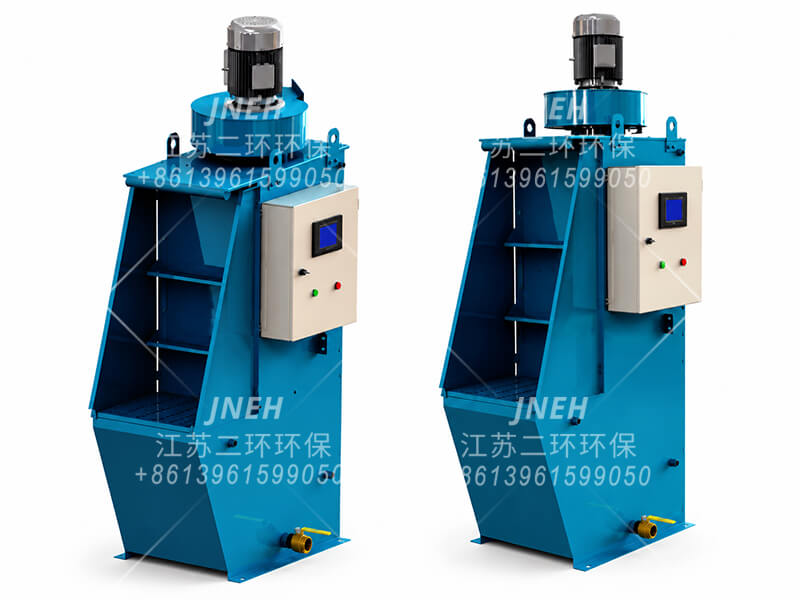

EHWD-V 湿式下吸式打磨工作台
工作面与自激式湿式除尘器集于一体，使用水而非滤筒捕集粉尘。 查看湿式下吸式打磨工作台参数 →工作面高度可根据操作人员和作业姿势指定。可选脚轮便于移动；调平脚可使工作台在地面调平并获得支撑。
选择所需细节
根据工艺配置干式下吸式打磨工作台。EHWD-V 湿式下吸式打磨工作台的选项另行规定。
02
管接式下吸与后吸工作台
无动力下吸式和后吸式工作台不带内置风机，连接外部抽排系统。布局可按工件、工艺和操作人员定制；部分设计配有内置滤筒。

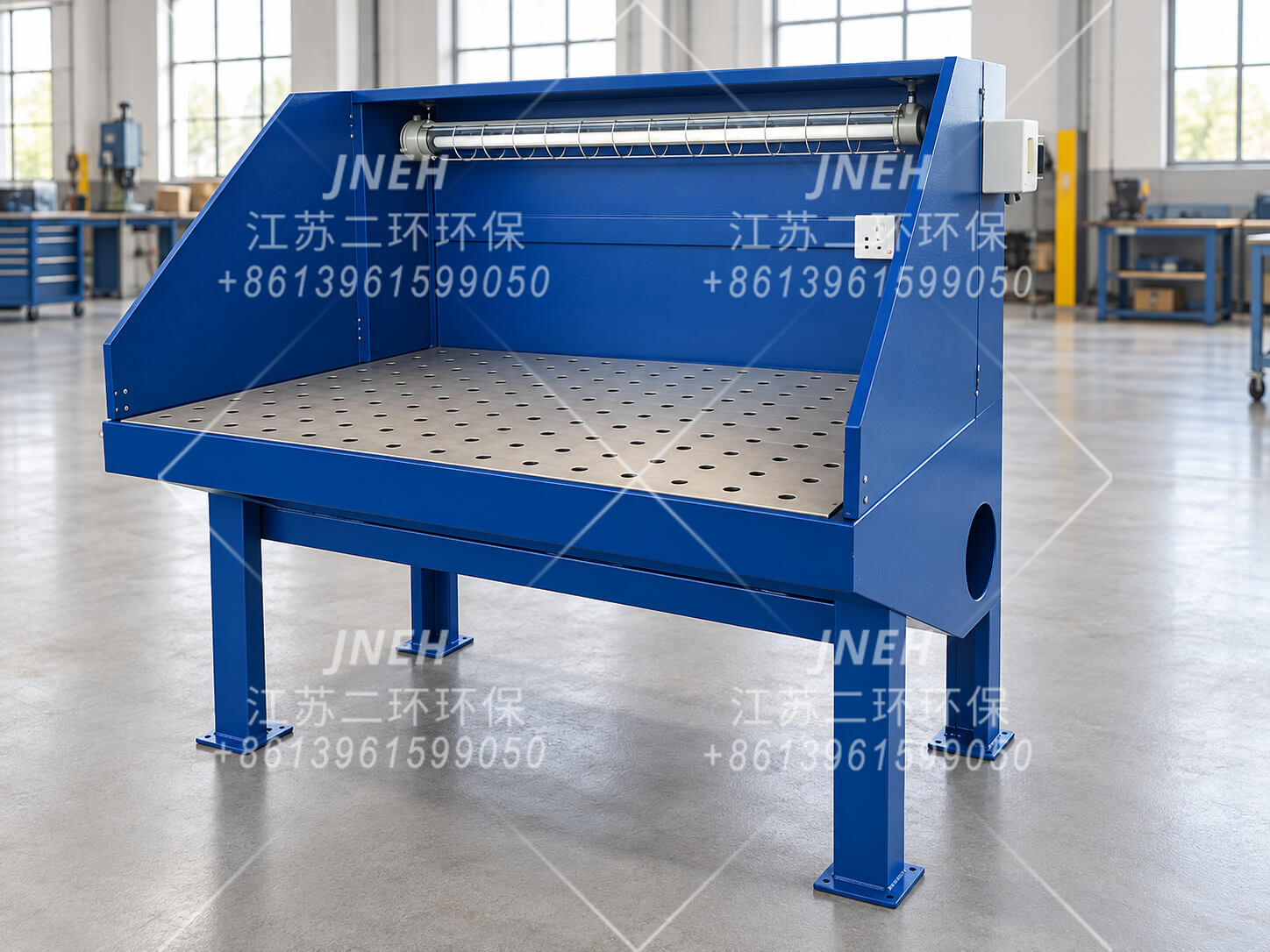

管接式下吸工作台
穿孔工作面和侧板围成工作区域，管道接口将工作台连接至外部除尘系统。

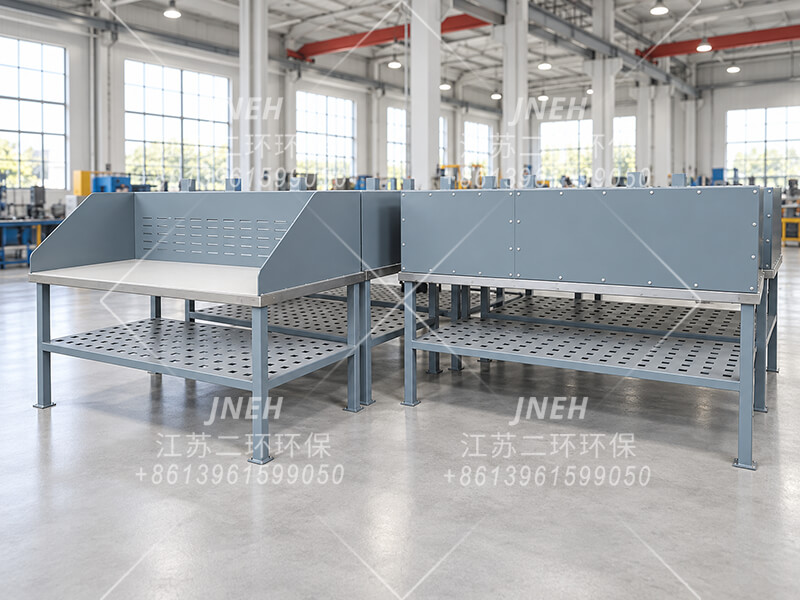

电子制造工作台
为电子制造定制的吸尘工作台，采用碳钢框架和 SS303 不锈钢台面。工作面尺寸和抽排接口根据生产工艺定制。

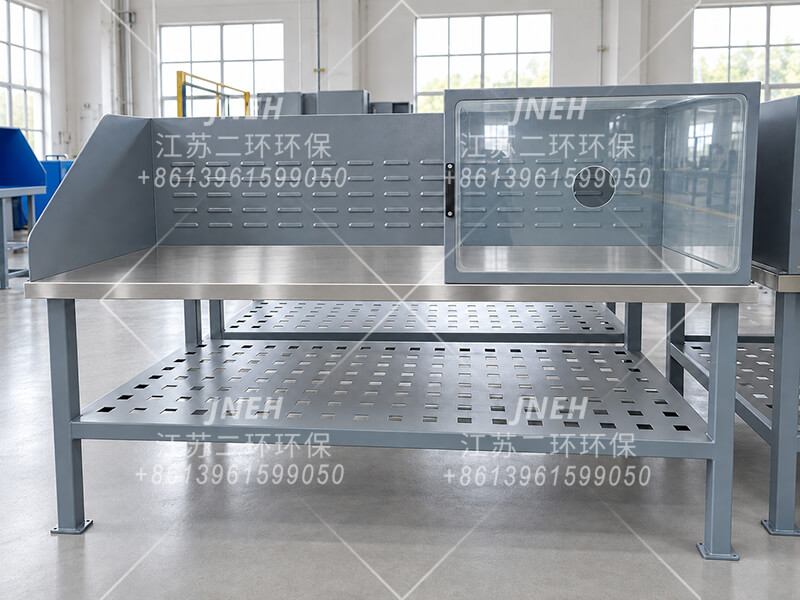

玻璃屏工作台
工作区周围可设置玻璃屏。板件布置、操作开口和抽排位置根据作业配置。

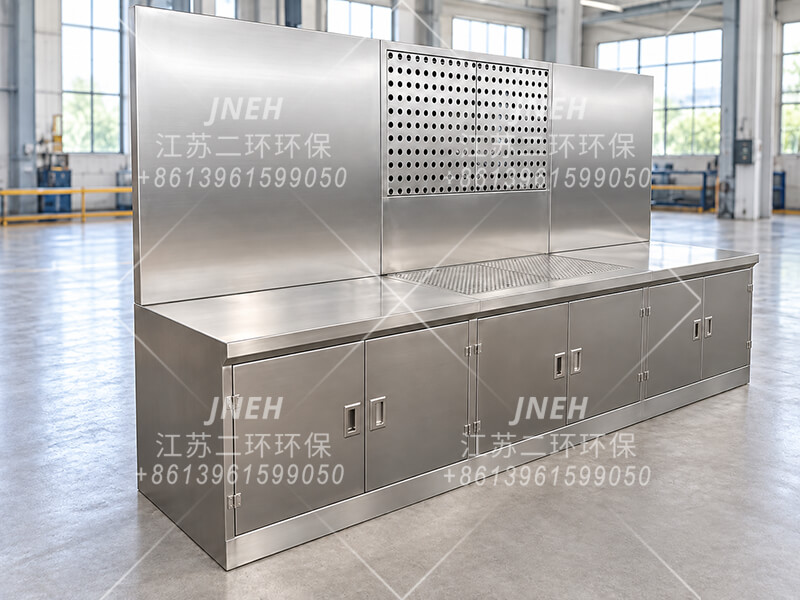

不锈钢工作台
加长工作面，台面和后板设有抽吸开口。可根据工艺指定 304 或 316 不锈钢。

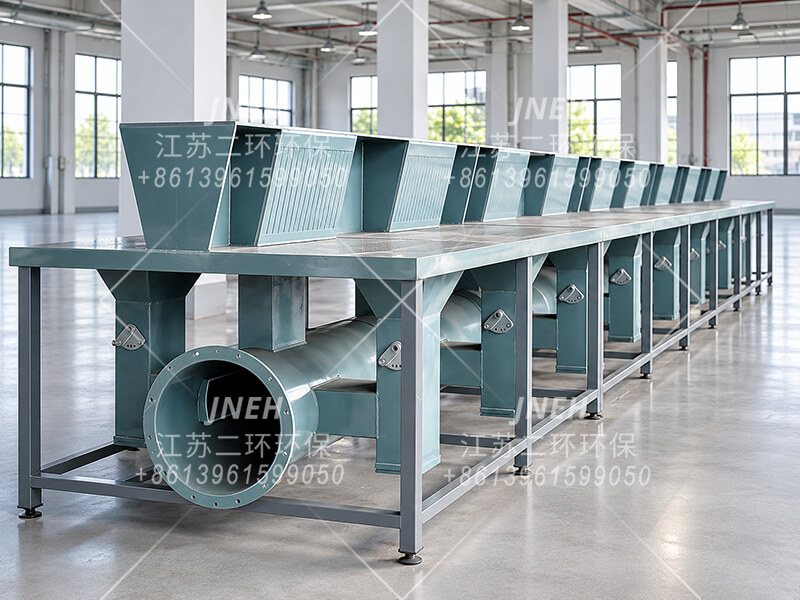

PVC 吸尘工作台
PVC 工作台和塑料抽排管道，由碳钢框架支撑。用于处理酸性材料，包括浸酸后的铅酸蓄电池极板。

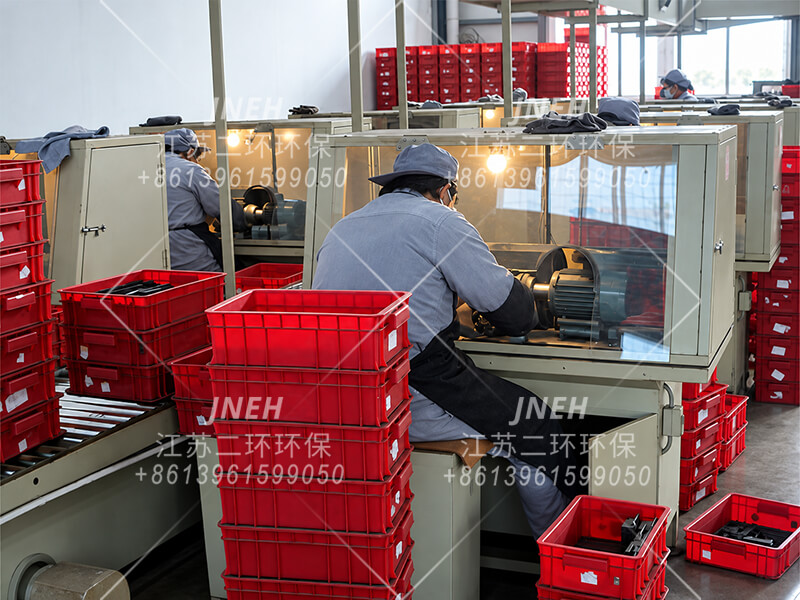

手套箱式打磨工位
配有抗爆玻璃板的手套箱式打磨工位。围护结构有助于约束粉尘和飞散颗粒，减少操作人员接触空气中的粉尘，并保护眼睛。

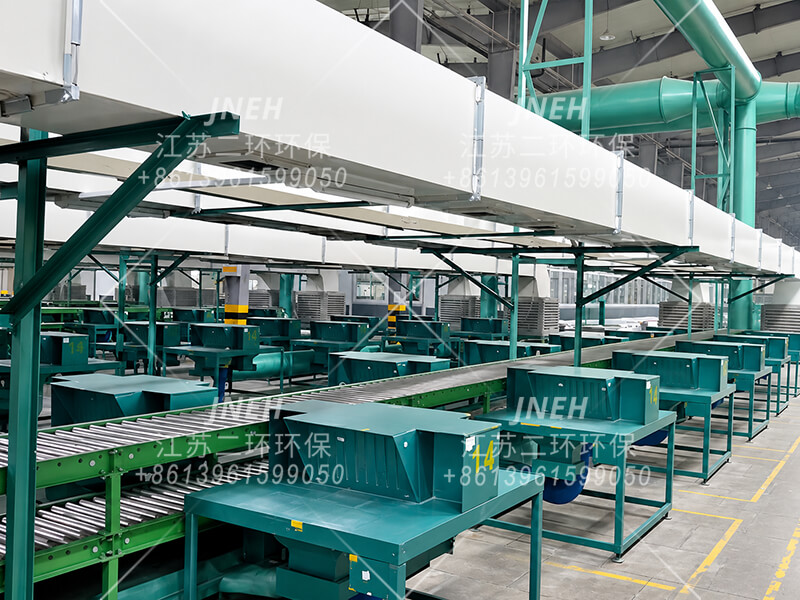

生产线工位
双人工作台，操作人员相对而坐，沿输送机和搬运设备布置。工作台间距、工作高度及抽排接口与生产线协调。

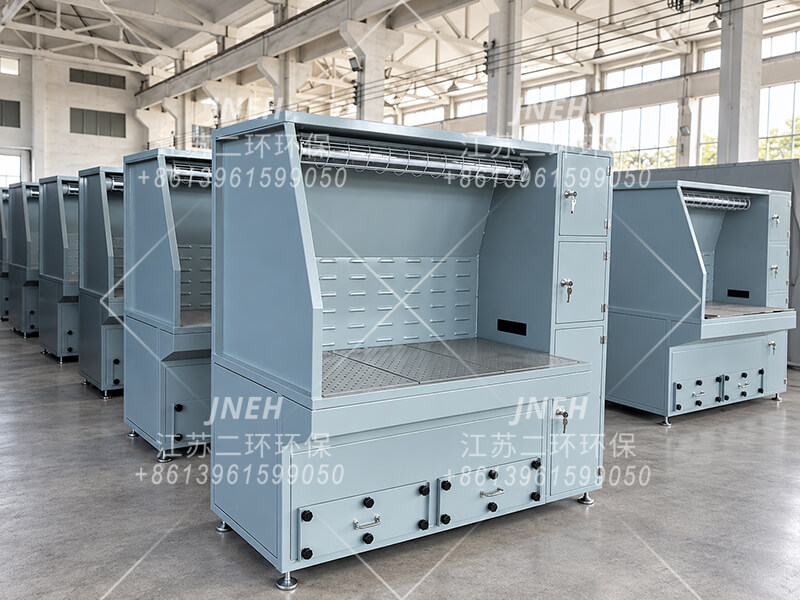

围护式吸尘工作台
箱柜式工作台，带照明、后部抽吸开口和穿孔工作面。检修通道和内部布局按项目规定。
中央抽排安装
多台工作台连接共用抽排管道。支管接口和系统风量根据同时作业的工位数量设计。

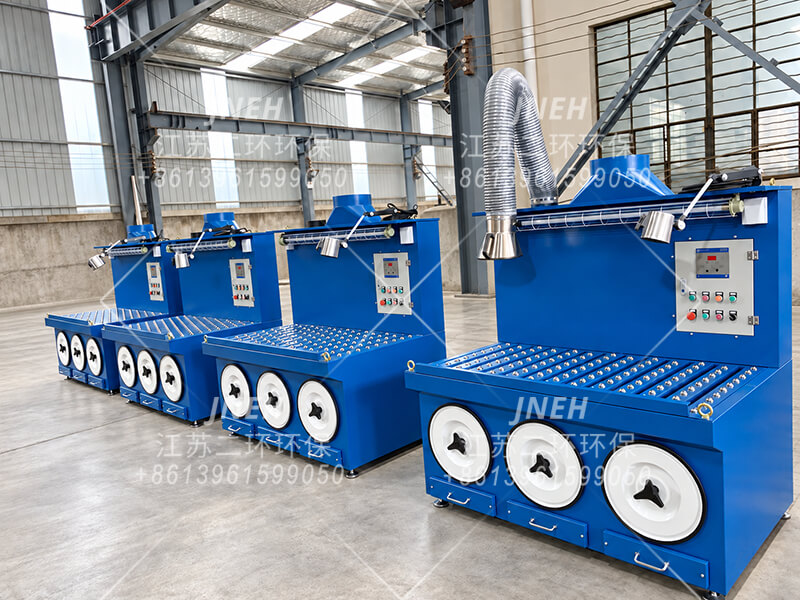

内置滤芯，外置风机
这些工作台的三个圆形前检修盖后方设有内置滤筒，并配有可调吸气臂。抽风机单独安装。

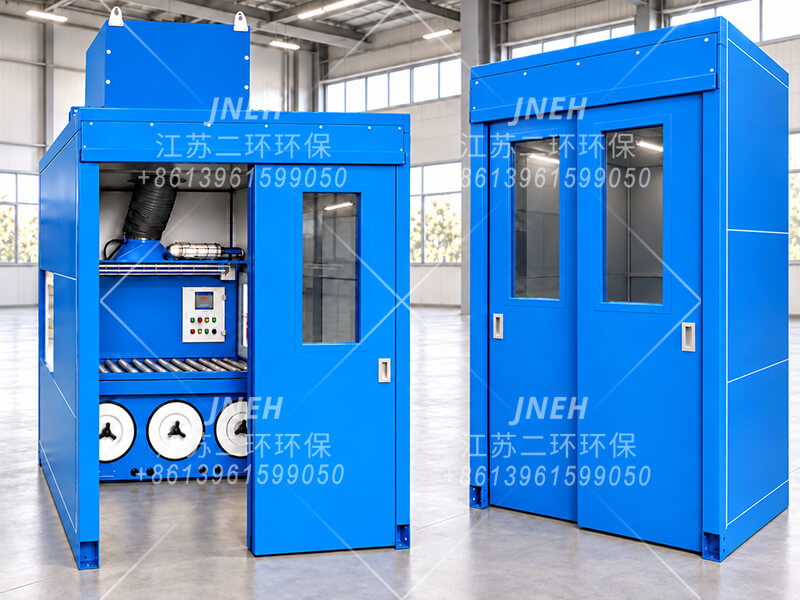

带隔声罩的工作台
工作台与隔声罩集成，抽风机安装在罩顶。操作人员在内部打磨，有助于减少噪声向周围车间传播。

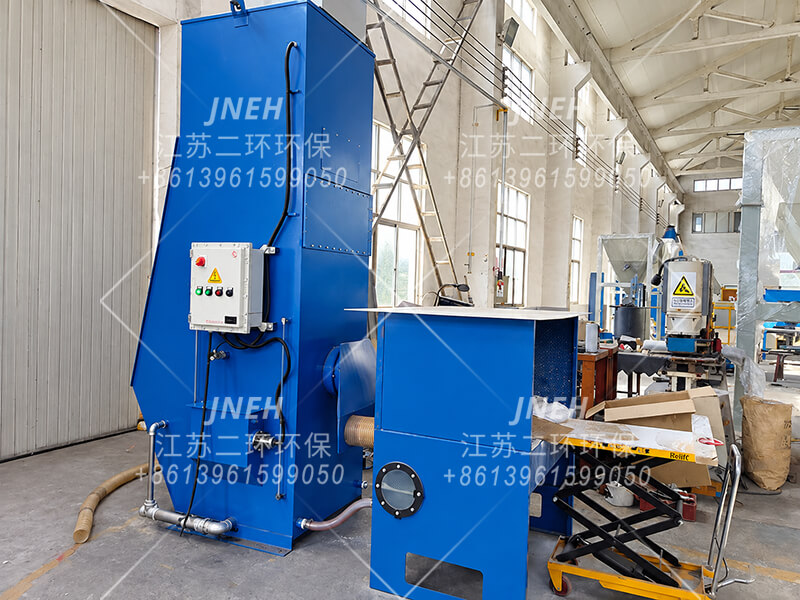

独立工作台 + 湿式除尘器
独立工作台连接自带抽风机的 EHWD-S 紧凑型湿式除尘器。工作台与除尘器通过管道构成系统。 了解 EHWD-S 湿式除尘器 →按作业需求配置。 工作面长度、深度和高度、围护板、材质、抽吸开口及管道接口均按项目规定。碳钢、304 或 316 不锈钢以及 PVC 工作面适用于不同需求。材料和抽排系统应根据实际粉尘及化学条件选择。
03
多工作台中央除尘
第 02 节中的管接式工作台通常沿生产线布置，并连接一套中央除尘系统。模块化或大容量除尘器提供多个工位所需的较大风量，风机和管道按同时作业的工位选型。

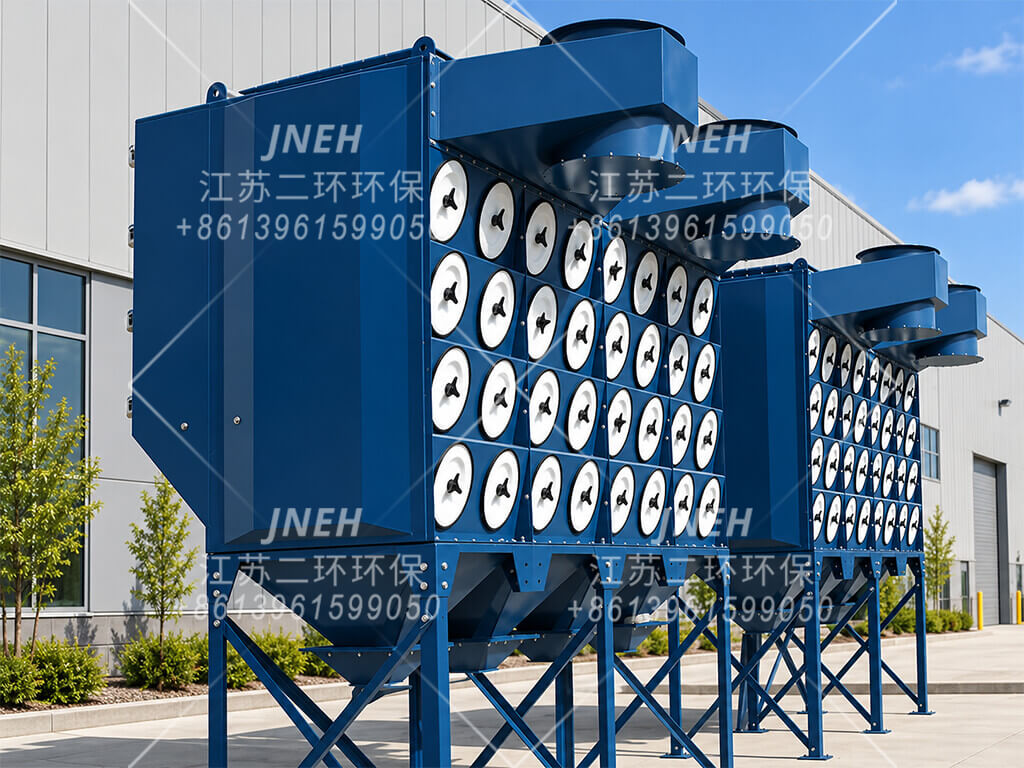

模块化滤筒除尘器
模块化滤筒除尘器为多个打磨工作台提供共用抽排。过滤面积和模块组合根据总风量和粉尘负荷选择。
了解模块化滤筒除尘器 →

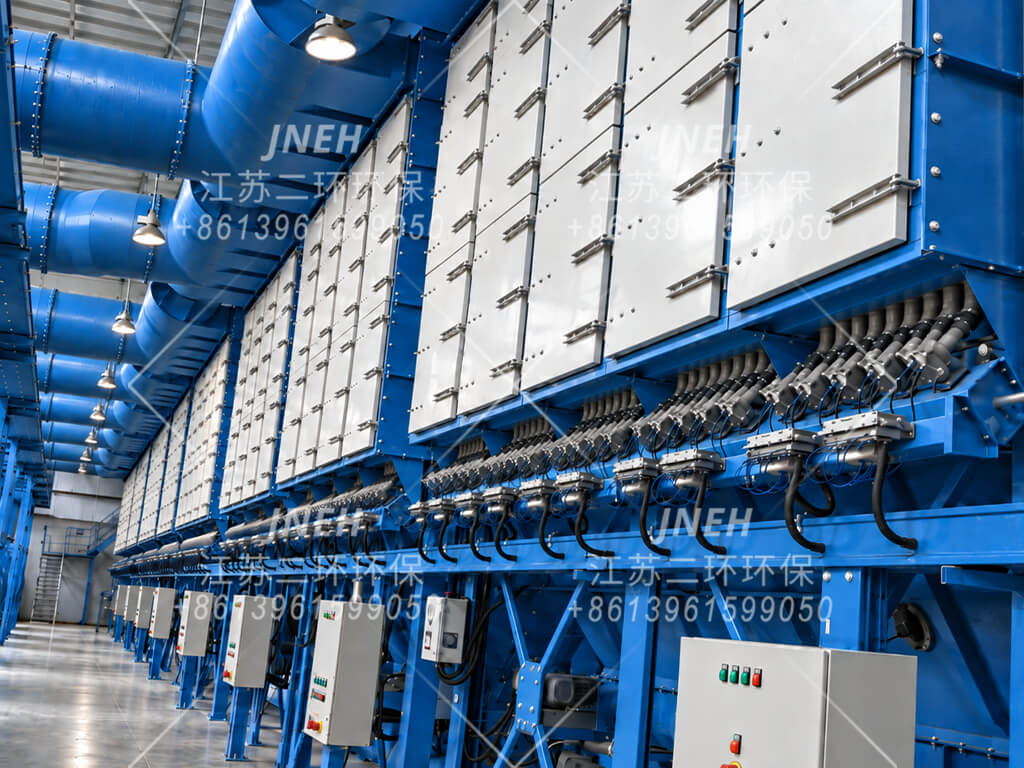

模块化布袋除尘器
模块化扁袋除尘器通过共用管网服务于成排工作台及生产线。滤材、过滤面积和卸灰方式根据工艺配置。
了解模块化布袋除尘器 →

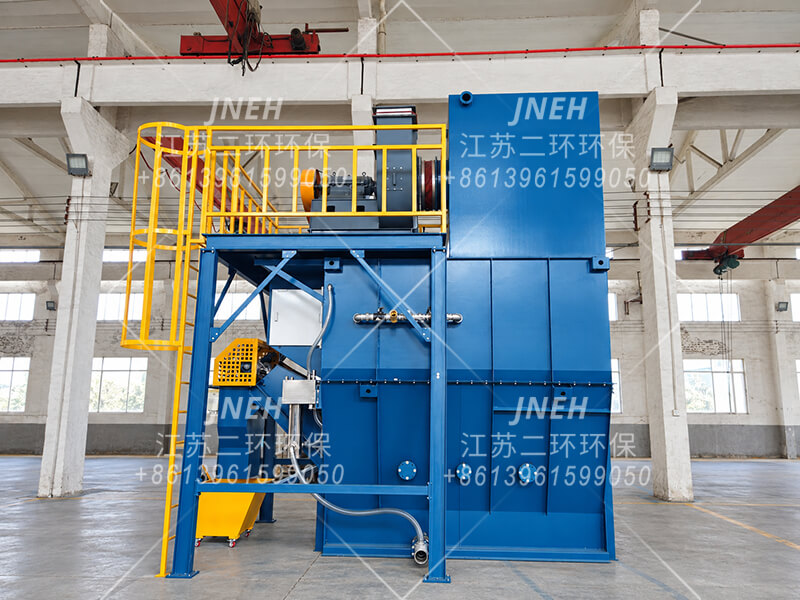

大容量湿式除尘器
EHWD-B、C 和 D 除尘器为较大型共用抽排系统提供湿式除尘。处理能力和污泥处理方式根据粉尘及运行条件选择。
了解大容量湿式除尘器 →- 工件材料、尺寸及工艺
- 期望的工作面长度、深度和工作高度
- 操作人员数量及所需操作通道
- 现有除尘器、管道接口及可用空间
- 可用电源和压缩空气
- HEPA 过滤、焊烟吸气臂、工具或其他选项
