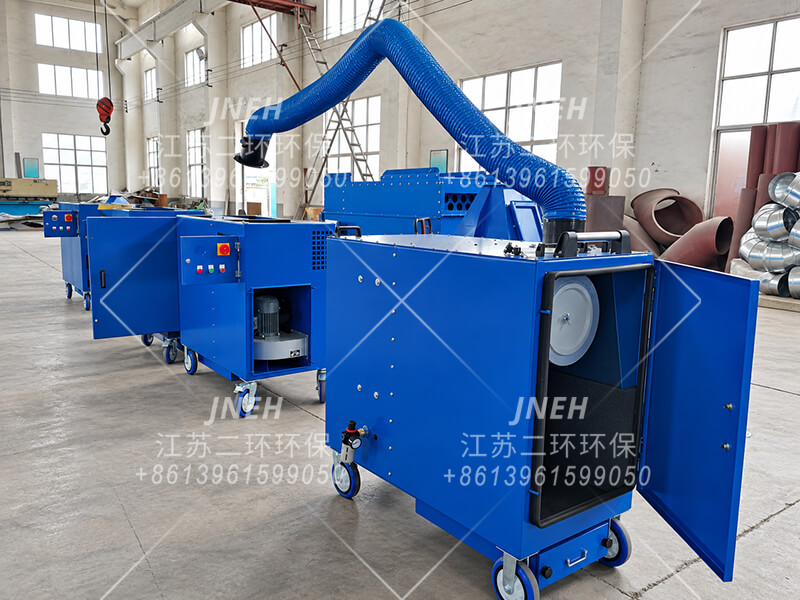

PT1001 · 单臂配置
一个滤筒和一根吸气臂，额定风量为 1,000 m³/h。开门视图展示滤筒和内置风机的检修通道。
移动式焊烟净化器
以紧凑的移动式净化器从源头捕集焊烟。单臂和双臂配置将可调吸气臂、滤筒过滤和脉冲喷吹清灰集于一体。
- 单臂或双臂配置
- 内置风机的移动式设备
- 滤筒脉冲喷吹清灰
- 可选 HEPA 末级过滤
源头捕集将吸气罩置于焊点附近
灵活工位单臂和双臂配置
脉冲喷吹清灰使用压缩空气清理滤筒
可选 HEPA 过滤级为细颗粒增加过滤
01 PT1001 / PT1002
同一箱体设计，单臂或双臂抽排。
我们的主力移动式焊烟净化器系列在带轮箱体内集成滤筒过滤、内置风机和脉冲喷吹清灰。单吸气臂选 PT1001，双吸气臂选 PT1002。

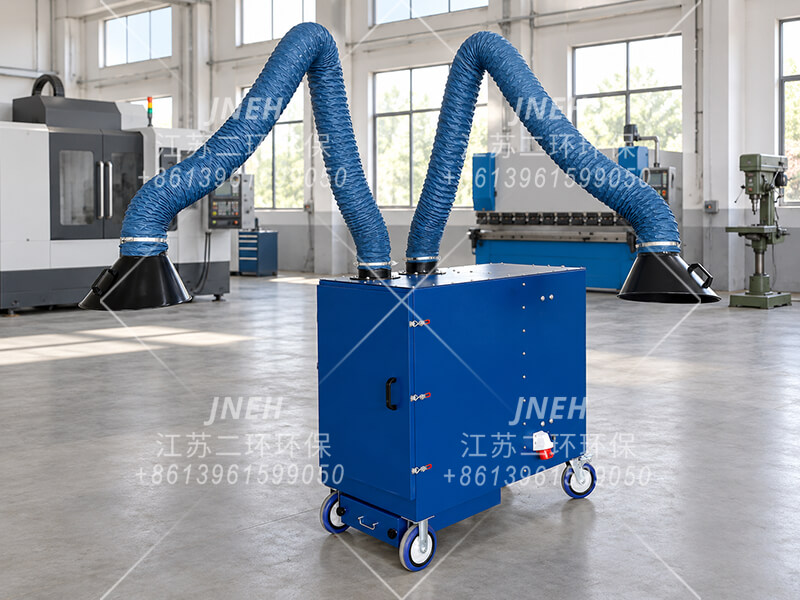

PT1002 · 双臂配置
两个滤筒和两根吸气臂，额定风量为 2,000 m³/h。两种型号采用相同的箱体设计和外形尺寸。

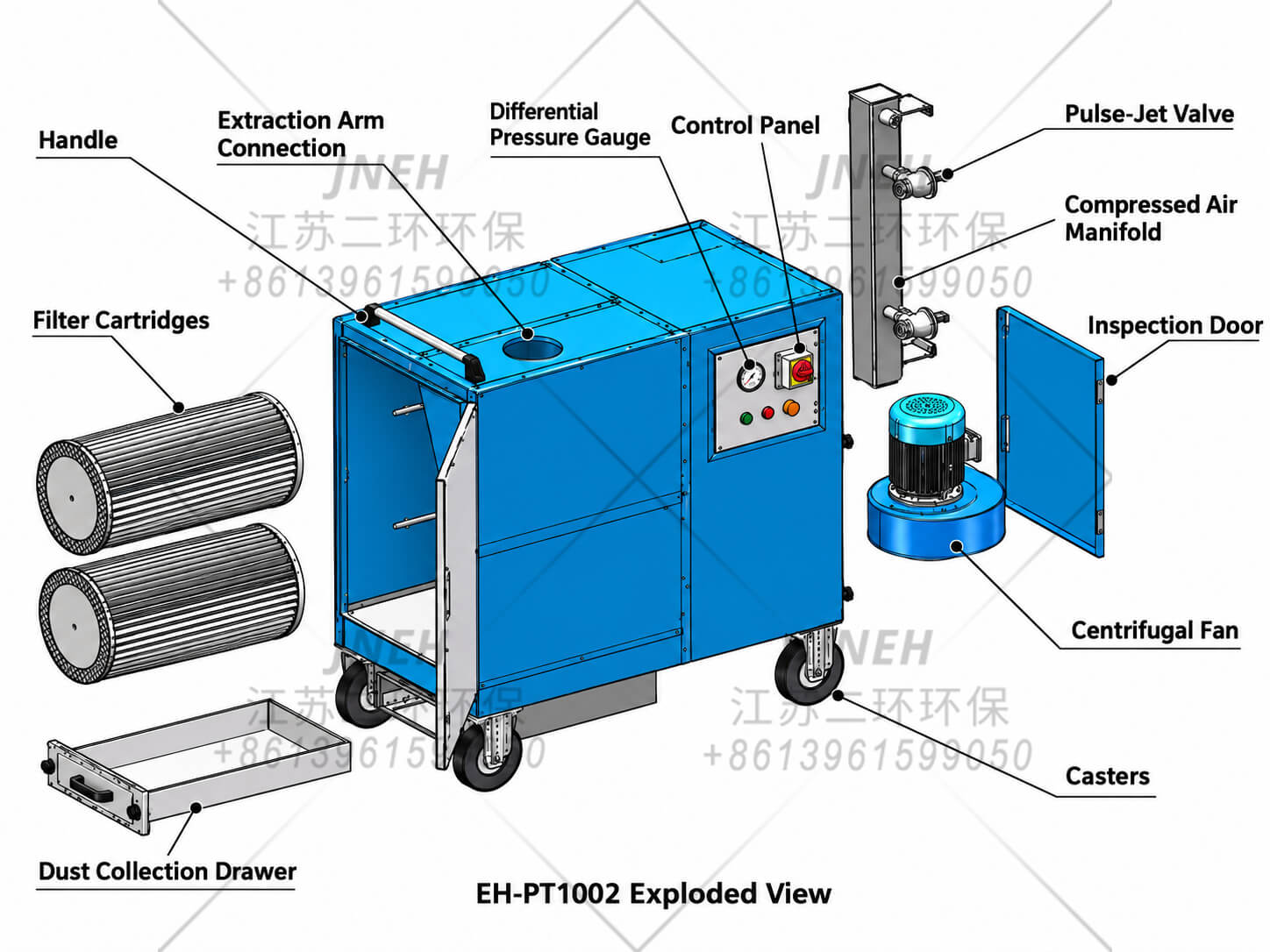

PT1002 · 分解图
双滤筒布局，配有内置离心风机、脉冲喷吹清灰组件和集尘抽屉。PT1001 在相同箱体内采用一个滤筒。

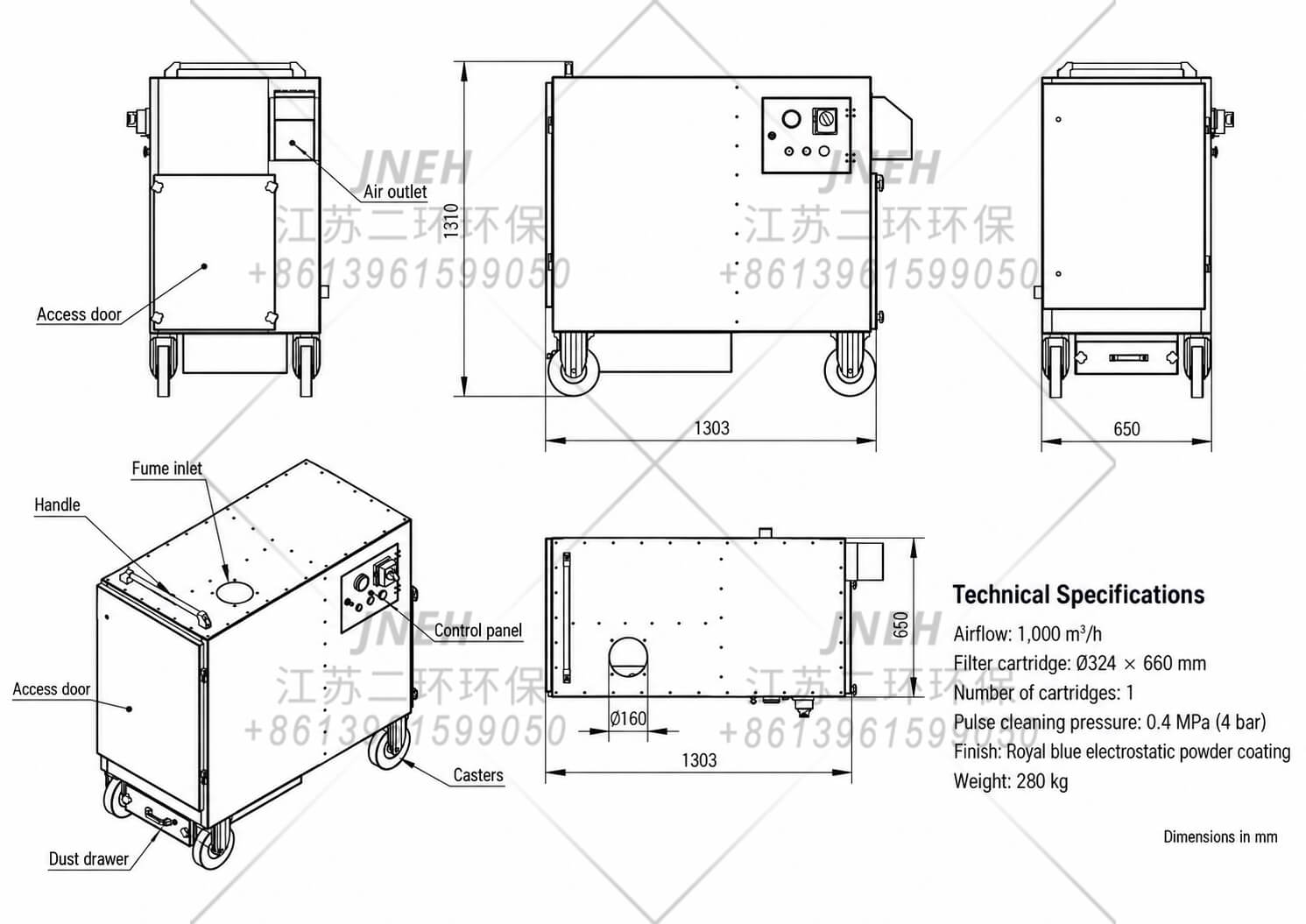

PT1001 · 尺寸与技术图纸
单滤筒、单臂配置。箱体尺寸为 1,303 × 650 × 1,310 mm（长 × 宽 × 高），不含吸气臂。
吸气臂与吸气罩选项

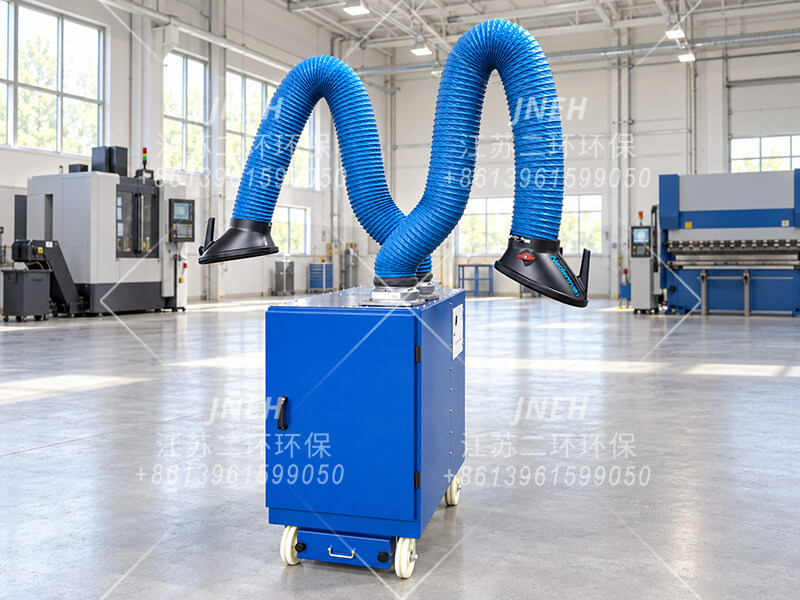

标准吸气臂由江南二环制造，常用长度为 2 m 或 3 m。也可提供客户指定品牌，包括 Nederman。图中为配备 Nederman 吸气臂的江南二环净化器。
吸气臂结构和吸气罩形状取决于所选配置。订购时请确认品牌、长度和吸气罩。
PT1001 / PT1002 参数
| 参数 | PT1001 | PT1002 |
|---|---|---|
| 额定风量 | 1,000 m³/h | 2,000 m³/h |
| 电机功率 | 1.1 kW | 2.2 kW |
| 吸气臂数量 | 1 | 2 |
| 滤筒数量 | 1 | 2 |
| 滤筒尺寸 | Ø324 × 660 mm | |
| 总过滤面积 | 20 m² | 40 m² |
| 标准滤材 | 阻燃纤维素 | |
| 滤材选项 | 纳米涂层 / 防静电 | |
| 吸气臂长度 | 2 m / 3 m | |
| 箱体尺寸 （长 × 宽 × 高） | 1,303 × 650 × 1,310 mm | |
每个滤筒过滤面积为 20 m²。箱体尺寸不含吸气臂。最终吸气臂和过滤规格随订单确认。
02 可选二级过滤
配备 HEPA 或活性炭的移动式焊烟净化
此独立箱体设计采用一根吸气臂和一个初级滤筒，额定风量约为 1,000 m³/h。根据应用，可选择配备 HEPA 二级过滤的 PT-1H 或配备活性炭二级过滤的 PT-1C。

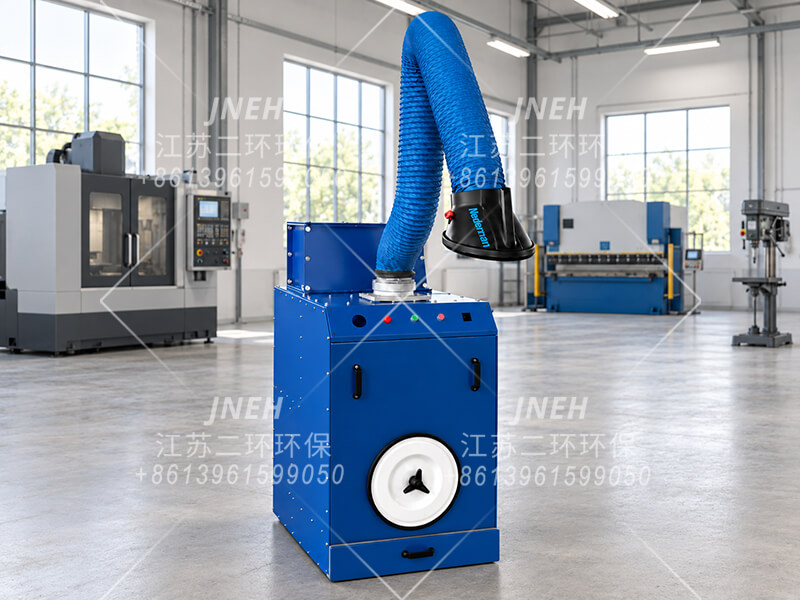

单臂配置
单根吸气臂从源头捕集焊烟。箱体内设初级滤筒和独立的上部二级过滤舱。

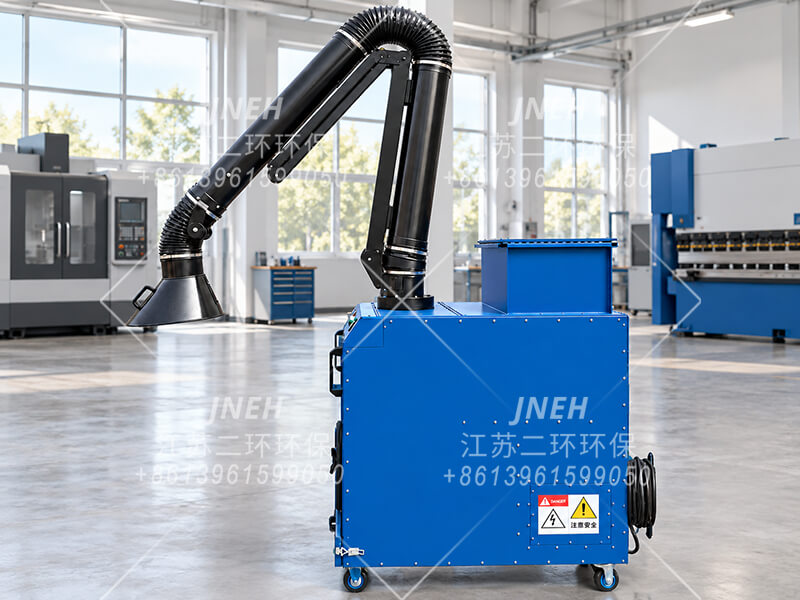

其他吸气臂选项
同一箱体可配置不同结构的吸气臂和吸气罩。可选标准 2 m 或 3 m 吸气臂，也可指定所需品牌和配置。

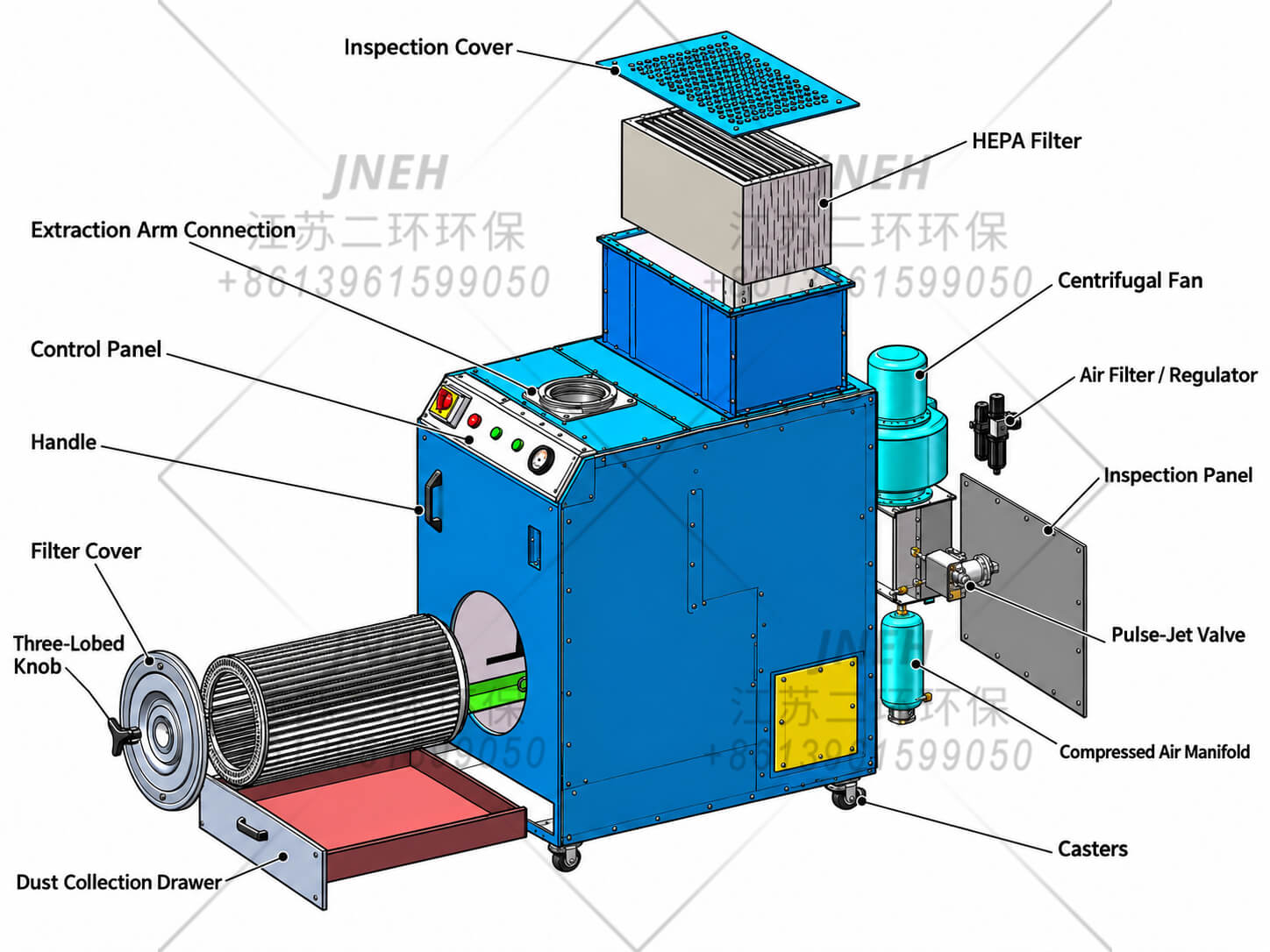

滤筒与二级过滤布局
分解图展示初级滤筒、脉冲喷吹清灰组件、集尘抽屉和上部二级过滤舱。图示为 HEPA 过滤器，该舱也可选配活性炭。

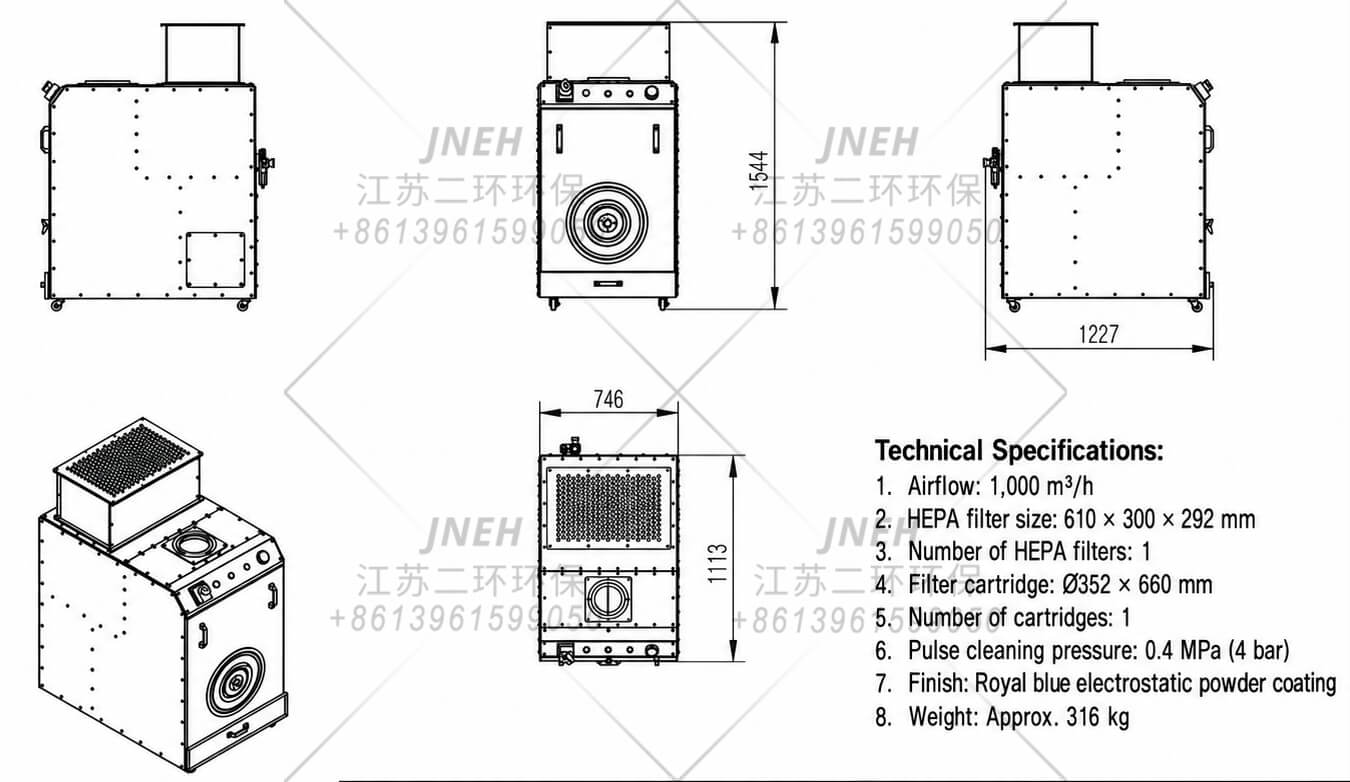

PT-1H · 客户确认图
HEPA 配置参考图：一个 Ø352 × 660 mm 滤筒和一个 610 × 300 × 292 mm HEPA 过滤器。图示尺寸适用于所展示配置。
主机参数
| 参数 | 配置 |
|---|---|
| 型号 | PT-1H / PT-1C |
| 额定风量 | 约 1,000 m³/h |
| 吸气臂数量 | 1 |
| 吸气臂长度 | 2 m / 3 m |
| 初级滤筒数量 | 1 |
| 滤筒尺寸 | Ø352 × 660 mm |
| 初级过滤面积 | 21 m² |
| 滤筒清灰 | 脉冲喷吹清灰 |
| 脉冲清灰压力 | 0.4 MPa (4 bar) |
订购时请确认最终吸气臂和电气规格。
03 经济型配置
经济型移动式焊烟净化器
用于局部焊烟抽排的经济型方案，采用外置风机，可选一根或两根吸气臂。两种配置均使用一个滤筒，采用手动启动的压缩空气清灰。

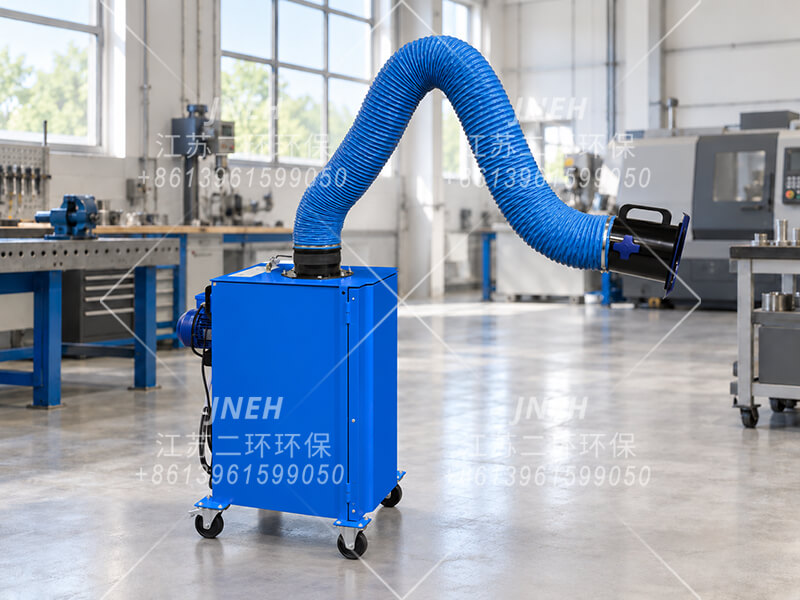

单臂配置
带外置风机的移动箱体内设一个滤筒，配一根吸气臂。将吸气罩靠近焊点以实现源头捕集。

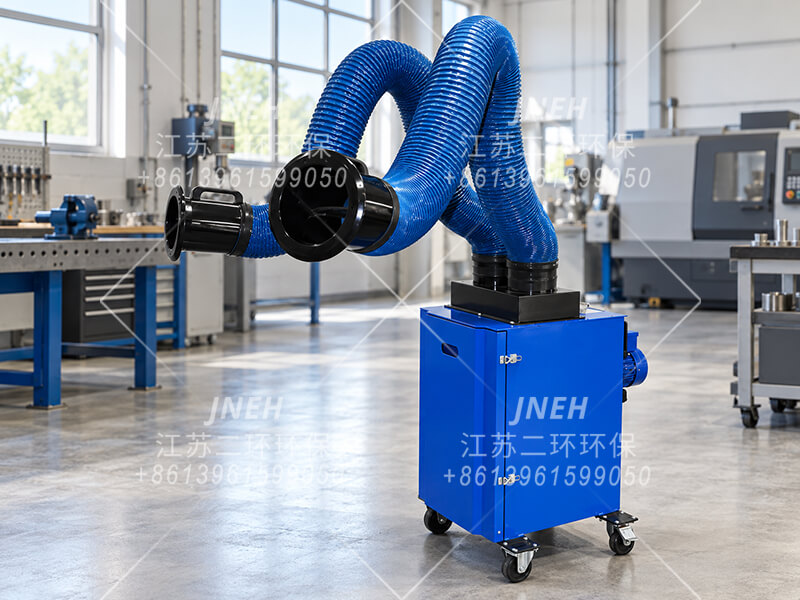

双臂配置
两根吸气臂共用一个滤筒和一台外置风机。双臂布局在同一经济型箱体配置中提供两个捕集位置。
配置对比
| 配置 | 单臂 | 双臂 |
|---|---|---|
| 吸气臂数量 | 1 | 2 |
| 滤筒数量 | 1 | 1 |
| 风机布局 | 外置风机 | |
| 滤芯清灰 | 内置吹气装置，手动启动 | |
04 选型指南
如何选择移动式焊烟净化器
先确定捕集位置、过滤需求和清灰方式，再根据车间情况选择吸气臂覆盖范围和电气配置。
主力产品系列
PT1001 / PT1002
PT1001 采用单臂单滤筒，PT1002 采用双臂双滤筒。两款设备共用箱体设计，集成风机和滤筒脉冲喷吹清灰。
比较 PT1001 和 PT1002 →二级过滤
PT-1H / PT-1C
需要额外的 HEPA 颗粒物过滤可选 PT-1H，需要适合目标气体或异味的活性炭吸附可选 PT-1C。两者均采用一根吸气臂和一个初级滤筒。
了解二级过滤选项 →经济型配置
单根或双根吸气臂
成本较低的箱体，配外置风机。两种吸气臂配置均采用一个滤筒，通过手动打开压缩空气供气阀启动清灰。
查看经济型配置 →捕集位置与吸气臂覆盖范围
请说明同时作业的焊点数量及设备到各焊点的距离。吸气臂通常为 2 m 或 3 m 长，请根据工作空间选择吸气罩和吸气臂布局。
吸气臂与滤芯选项
可提供江南二环吸气臂，也可按要求提供 Nederman 等指定品牌。PT1001/PT1002 标配阻燃纤维素滤筒，可选纳米涂层或防静电滤材。
05 问题与报价
移动式焊烟净化器常见问题
订购前请确认配置，或发送车间需求以获取报价。
PT1001 与 PT1002 有什么区别？
两者采用相同箱体设计。PT1001 配一根吸气臂、一个滤筒、1.1 kW 电机，额定风量为 1,000 m³/h。PT1002 配两根吸气臂、两个滤筒、2.2 kW 电机，额定风量为 2,000 m³/h。
所有双臂焊烟净化器都配两个滤筒吗？
不是。PT1002 配两个滤筒，经济型双臂配置则由两根吸气臂共用一个滤筒。应根据设备完整配置选型，而非仅看吸气臂数量。
二级过滤舱可以安装 HEPA 或活性炭吗？
可以。在此独立箱体设计中，上部舱室可安装 HEPA 过滤器（PT-1H）或活性炭过滤器（PT-1C），两者为可选的不同配置。活性炭的选择取决于待处理的气态污染物。
经济型设备的滤筒如何清灰？
操作人员打开压缩空气供气阀，内置吹气装置随即释放空气，清除滤筒表面积尘。无需手持气枪。该配置不带储气罐或自动脉冲喷吹清灰系统。
可以指定吸气臂吗？
可以。常用吸气臂长度为 2 m 和 3 m，可选江南二环吸气臂或要求使用 Nederman 等指定品牌。请在报价时确认吸气臂长度、吸气罩设计和最终配置。
