柔性软管结构

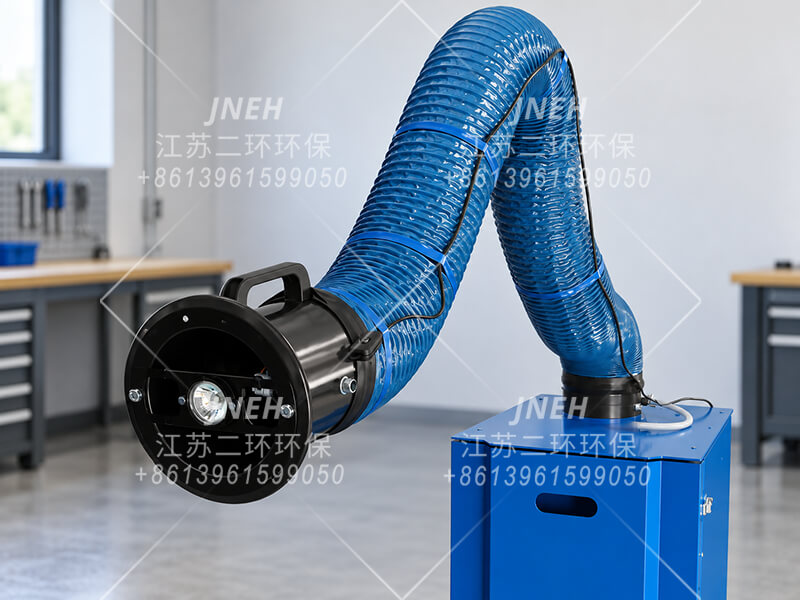

全软管吸气臂
柔性软管沿支撑臂从安装接口延伸至捕集罩。手柄方便操作人员在工位调整吸气罩位置。
- 沿臂布置的柔性风管
- 带手柄的可调捕集罩
- 可按配置提供罩内照明
02
长度、管径与工作空间
先确定安装点到工作区域的距离，再选择吸气臂结构和管径。下表按覆盖范围和安装空间列出标准配置。
| 配置 | 名义长度 | 管道直径 | 选型重点 |
|---|---|---|---|
| 紧凑型吸气臂 | 1.5 m | Ø160 / Ø200 mm | 小型工作隔间、台面作业及上方空间受限的场所 |
| 标准吸气臂 | 2 m / 3 m | Ø160 / Ø200 mm | 单个焊接工位及设备安装布局 |
| 水平延伸型吸气臂 | 4 m / 5 m | Ø160 / Ø200 mm | 较宽工作区域和低层高安装 |
| 延伸梁 + 吸气臂 | 组合长度 4–9 m | Ø160 / Ø200 mm | 较大工件及远离安装点的工作区域 |
订购前请确认可用覆盖范围。 名义臂长不等于所有位置的无遮挡工作半径。请提供安装高度和工位尺寸，以便核查布局、净空和最终连接细节。
03
安装选项与加长覆盖
根据车间布局选择支撑方式。墙体或立柱提供固定安装点；水平延伸梁可将吸气臂连接点向工作区内延伸。

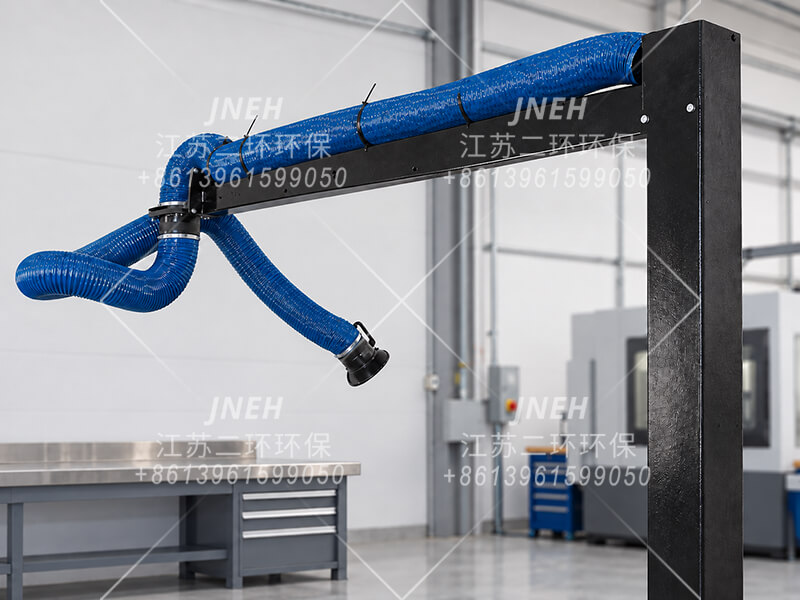

延伸梁 + 柔性吸气臂
水平支撑和柔性吸气臂配合，服务更大区域，同时保持吸气罩在工件附近可调。
规划组合长度
加长配置将支撑梁与柔性吸气臂组合。系列示例如下：
- 4 m: 2 m 延伸梁 + 2 m 吸气臂
- 6 m: 3 m 延伸梁 + 3 m 吸气臂
- 9 m: 4 m 延伸梁 + 5 m 吸气臂
核查安装位置
请提供立柱或墙体位置、安装高度和附近设备信息。为吸气臂活动、工件搬运和吸气罩操作预留空间。
对于现有安装，请提供支架、法兰及可用支撑结构的照片。

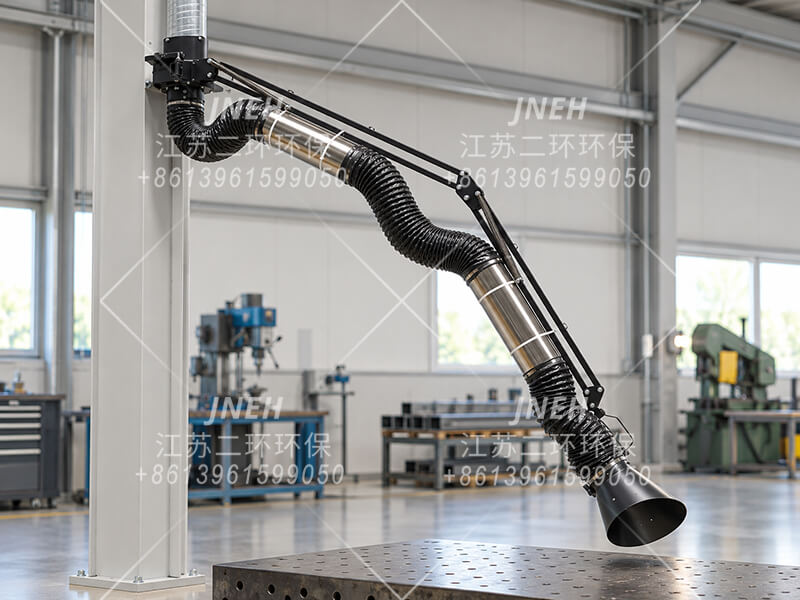

墙体或立柱安装
固定支架将吸气臂支撑在作业区旁，并连接至抽排管道。

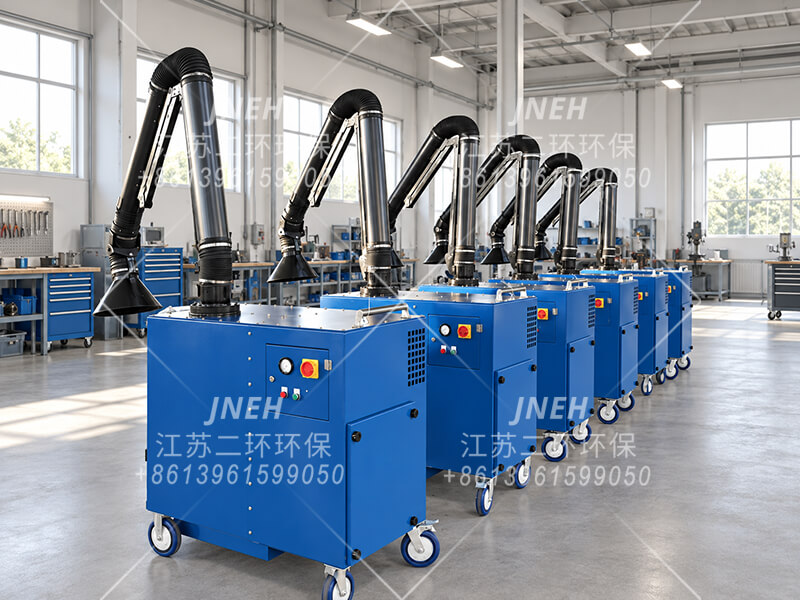

设备安装
吸气臂连接至移动式或固定式净化器。请确认安装法兰、吸气臂方向及可用风量。
顶部布置
当地面空间或台面操作空间有限时，可将安装支架和管道接口布置在工作区上方。
05
为您的工位选择吸气臂
以下四项信息有助于我们为新项目提供合适的吸气臂报价，或评估现有设备的替换方案。
覆盖范围与安装高度
测量拟定安装点到各工作位置的距离，并提供工件尺寸和障碍物信息。
管径与可用风量
指定 Ø160 或 Ø200 mm，并提供风机或除尘器资料。臂长、弯头和连接管道会影响到达吸气罩的风量。
连接与支撑
请发送法兰尺寸、螺栓孔布置、连接方向和照片，更换其他吸气臂时尤为有用。
工艺与所需选项
说明焊接工艺、运行条件和数量，并注明是否需要罩内照明、特定表面处理或 OEM 供货。
需要更换吸气臂？ 仅管径相同并不能确认兼容。安装接口、覆盖范围及可用风量也需与现场匹配。
06
吸气臂供应、更换与OEM 咨询
可订购单独吸气臂、替换吸气臂，或与江南二环焊烟净化设备配套的吸气臂。请提供数量及安装详情，以便在报价中明确配置和所含部件。
经销商和设备制造商可将所需颜色、品牌标识及安装接口作为 OEM 规格的一部分进行讨论。
查看 OEM/ODM 服务吸气臂包含风机和滤芯吗？
吸气臂用于定位捕集罩并输送抽排空气。风机提供吸力，适当的除尘器负责过滤。风机和除尘器供货必须在报价中另行明确。

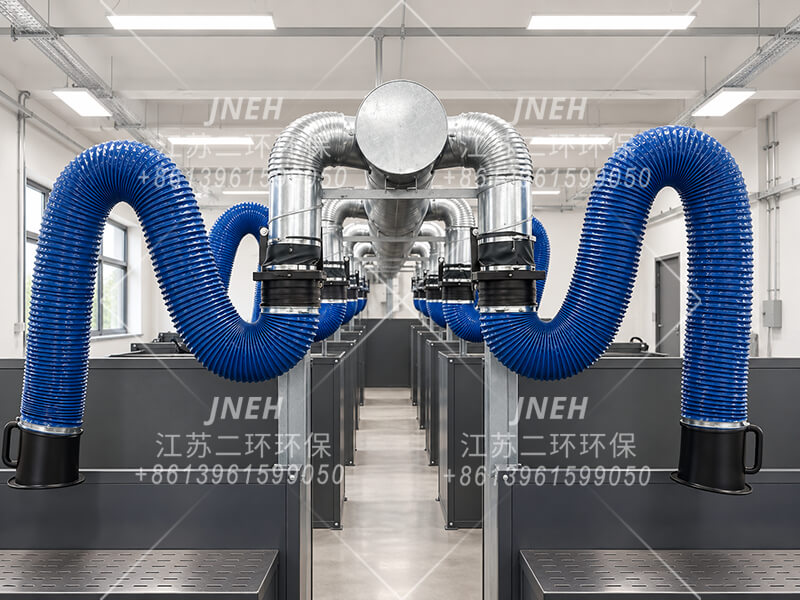

吸气臂可以连接中央焊烟系统吗？
可以。壁装或立柱安装的吸气臂可通过支管连接共用除尘器。选型应考虑同时作业工位、管道阻力和各吸气臂的可用风量。
能为现有净化器供应替换吸气臂吗？
请发送现有吸气臂尺寸、安装法兰或螺栓孔布置、管径及接口照片。我们将核查安装方向、所需覆盖范围和风量后确认替换方案。
标准吸气臂与延伸梁组合有什么区别？
标准吸气臂从安装点直接工作。延伸梁组合将水平支撑梁与柔性吸气臂结合，以覆盖更大的工作区域。系列表中的组合长度是延伸梁与吸气臂的总长度。
报价需要哪些信息？
请发送数量、所需覆盖范围、管径、安装方式、焊接工艺及可用风机或除尘器资料。更换吸气臂时请附上照片和连接尺寸，并说明是否需要罩内照明或特定颜色。
图片展示代表性产品及应用配置。供货吸气臂、安装部件和可选配件以报价为准。
