单工位捕集

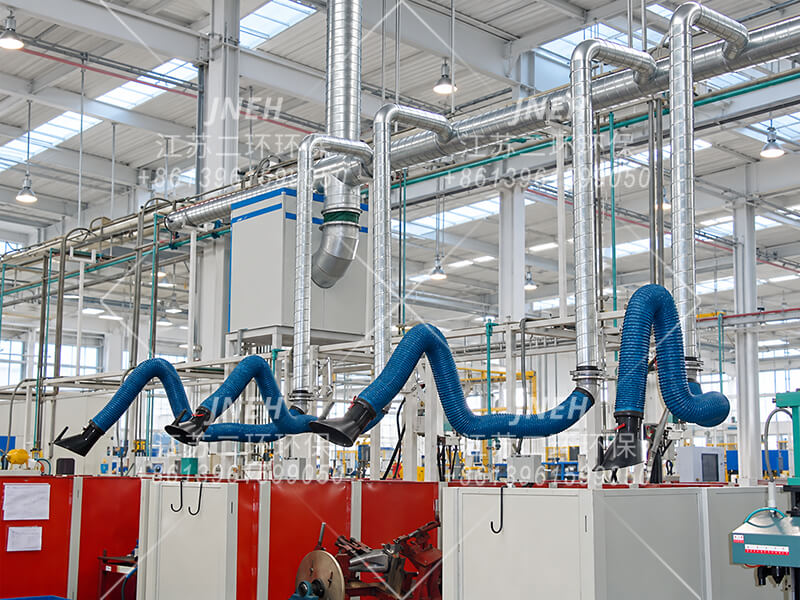

Ø160 mm 吸气臂
可调节吸气臂使吸气罩能够随焊接位置移动。烟尘经吸气臂和支管进入中央管网。
初步选型时，每个同时作业的工位可按约 1,000 m³/h 估算。如需更强的捕集能力，可考虑约 1,500 m³/h，具体取决于实际捕集方式。
01
手工焊烟捕集
根据焊接位置和工件选择吸气臂或固定吸气罩。支管将各工位的烟尘汇入共用主管。
双工位捕集
固定式焊烟吸气罩

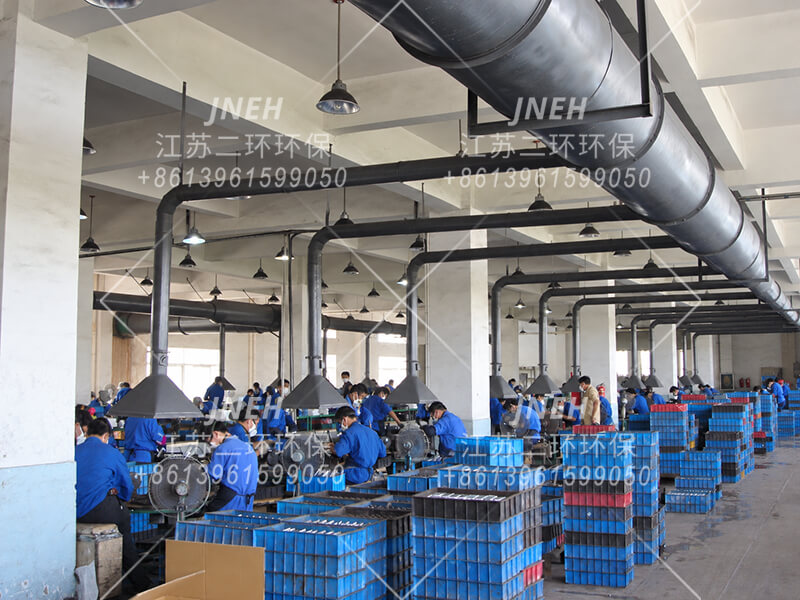

焊接工作台上方的固定吸气罩收集两个手工焊工位的烟尘。图示结构采用 400 × 400 mm 截面 ，并通过支管连接至主管。
该吸气罩的风量应根据捕集面积、距焊点的距离和同时焊接负荷单独确定。
中央管网

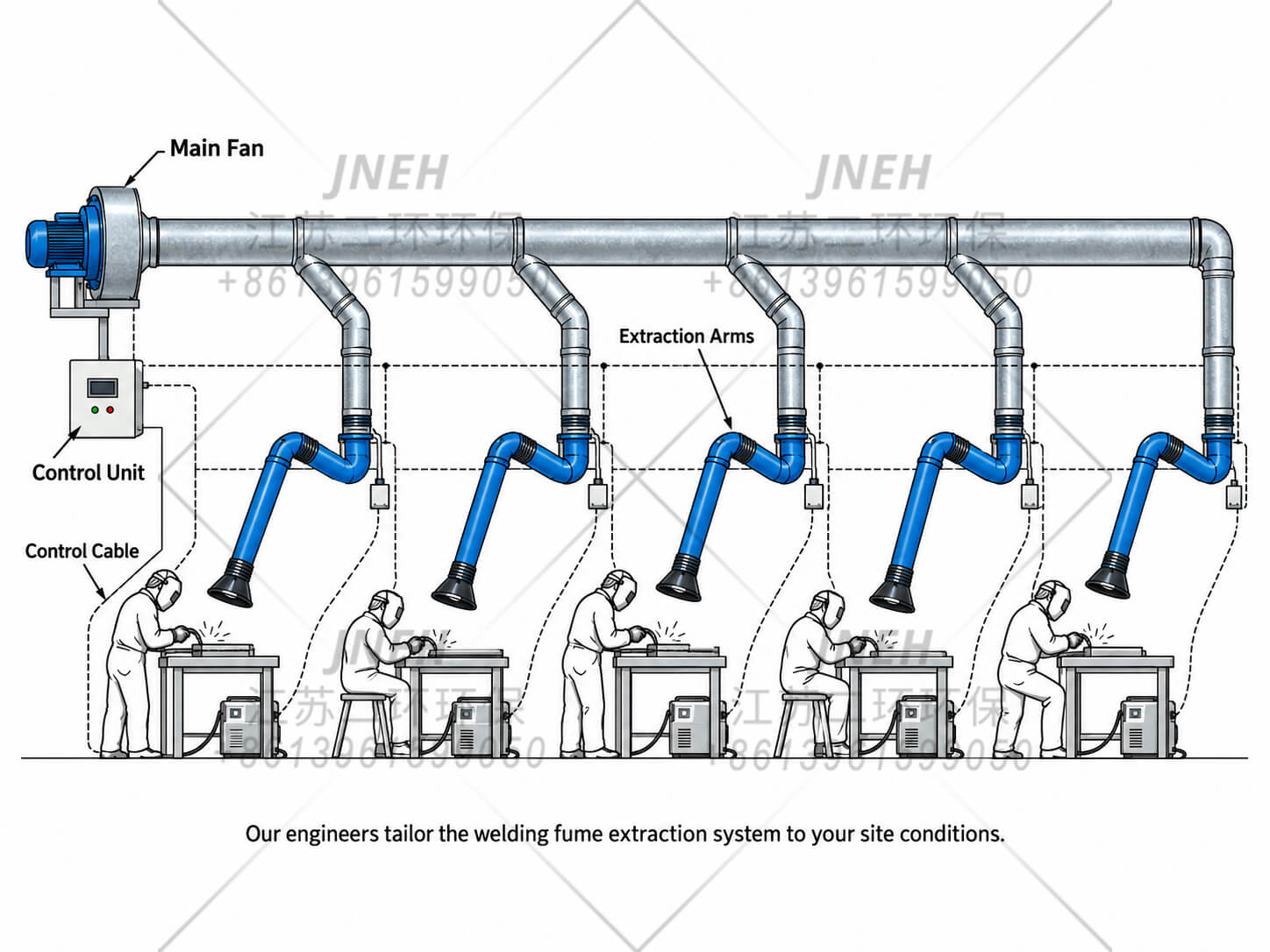

多个工位，共用一套管网
每个吸气臂或固定吸气罩连接至一条支管，各支管汇入主管，将收集的焊烟输送至中央除尘器。
- 捕集方式匹配作业： 焊接位置变化时使用活动吸气臂，固定焊接区域可使用固定吸气罩。
- 按同时使用情况选型： 依据同时作业的工位和吸气罩确定系统初步风量。
- 平衡各支管： 分配风量时考虑管道长度、弯头和支管阻力。
- 结合车间规划： 根据设备位置、工件搬运和可用空间布置管道。
发送您的车间布局
标注焊接工位、捕集点和预计同时作业情况，以便我们推荐合适的除尘器配置。
标注焊接工位、捕集点和预计同时作业情况，以便我们推荐合适的除尘器配置。
02
机器人焊烟捕集
机器人焊接围护结构可采用顶部抽风，连接至中央管网，也可将一体式滤筒除尘器直接安装在围护结构顶部。
顶部安装的一体式除尘器
钢架式焊接围护结构
顶部安装式焊烟净化
顶部安装布局

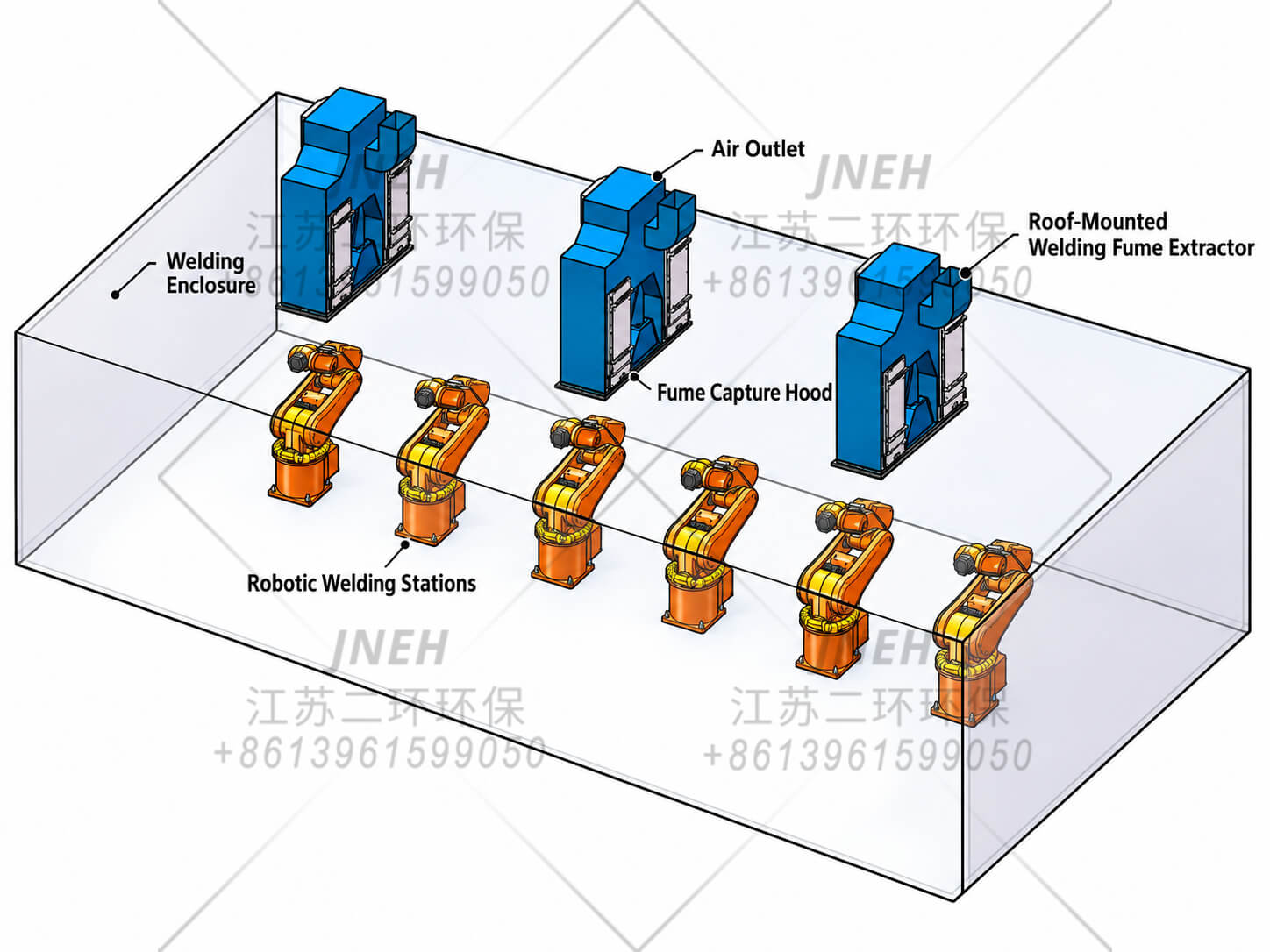

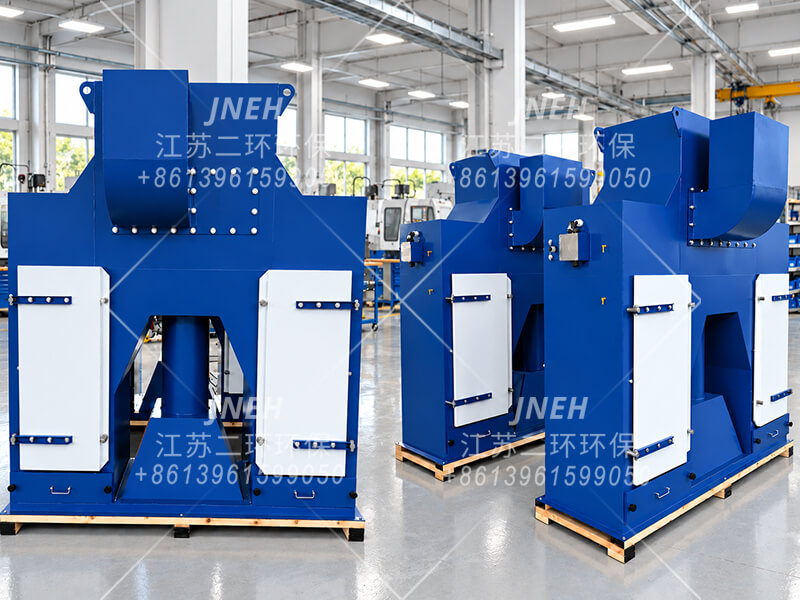

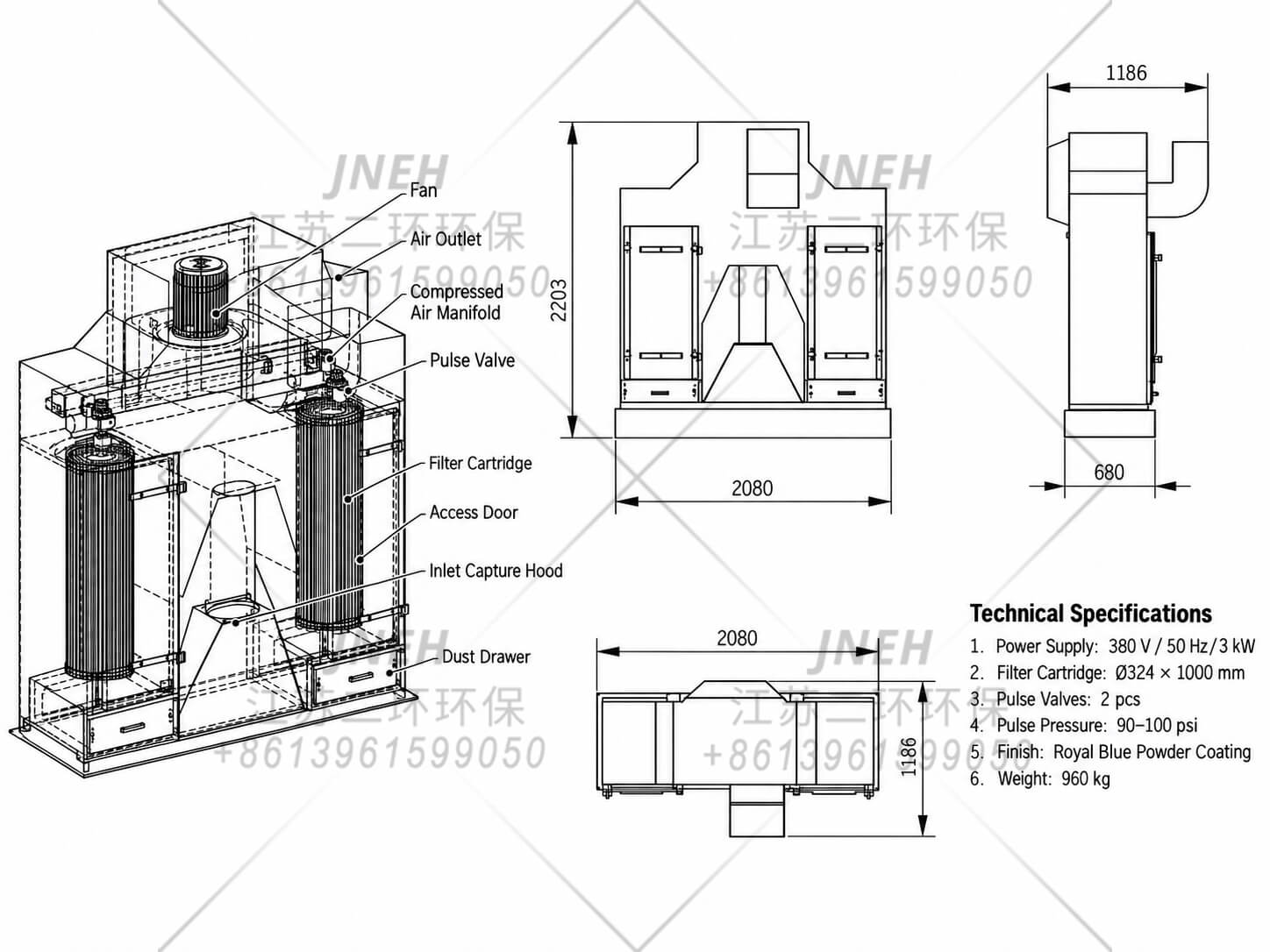

机器人焊接围护结构上方安装一体式滤筒除尘器的示意图。
钢架围护结构围合机器人焊接区域，顶部安装一体式滤筒除尘器。烟尘从围护结构上部抽入除尘器。
- 顶部直接抽风： 除尘器位于焊接区域上方，捕集上升烟尘。
- 除尘器位于围护结构上方： 该布局使主机不占用车间地面空间。
- 布局适配焊接单元： 协调围护结构和除尘器位置，使其适应机器人、工件及上下料通道。
- 按各围护结构选型： 根据围护结构尺寸、开口和实际焊接负荷确定风量。

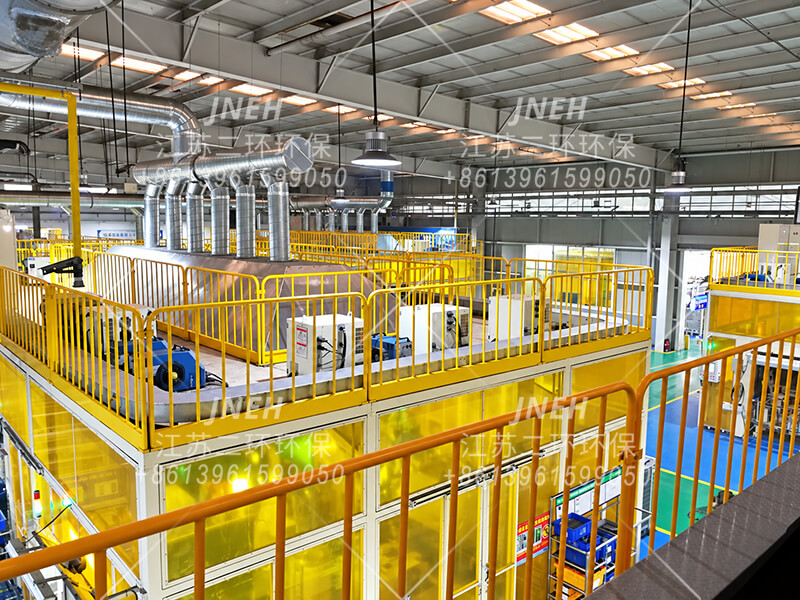

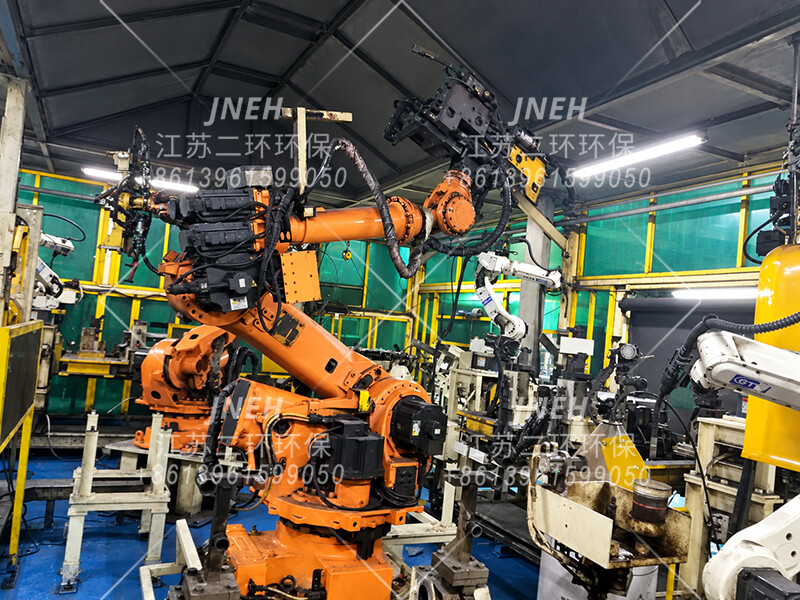

顶部吸气罩连接中央管网
围护结构与管道设计
顶部捕集连接中央除尘器

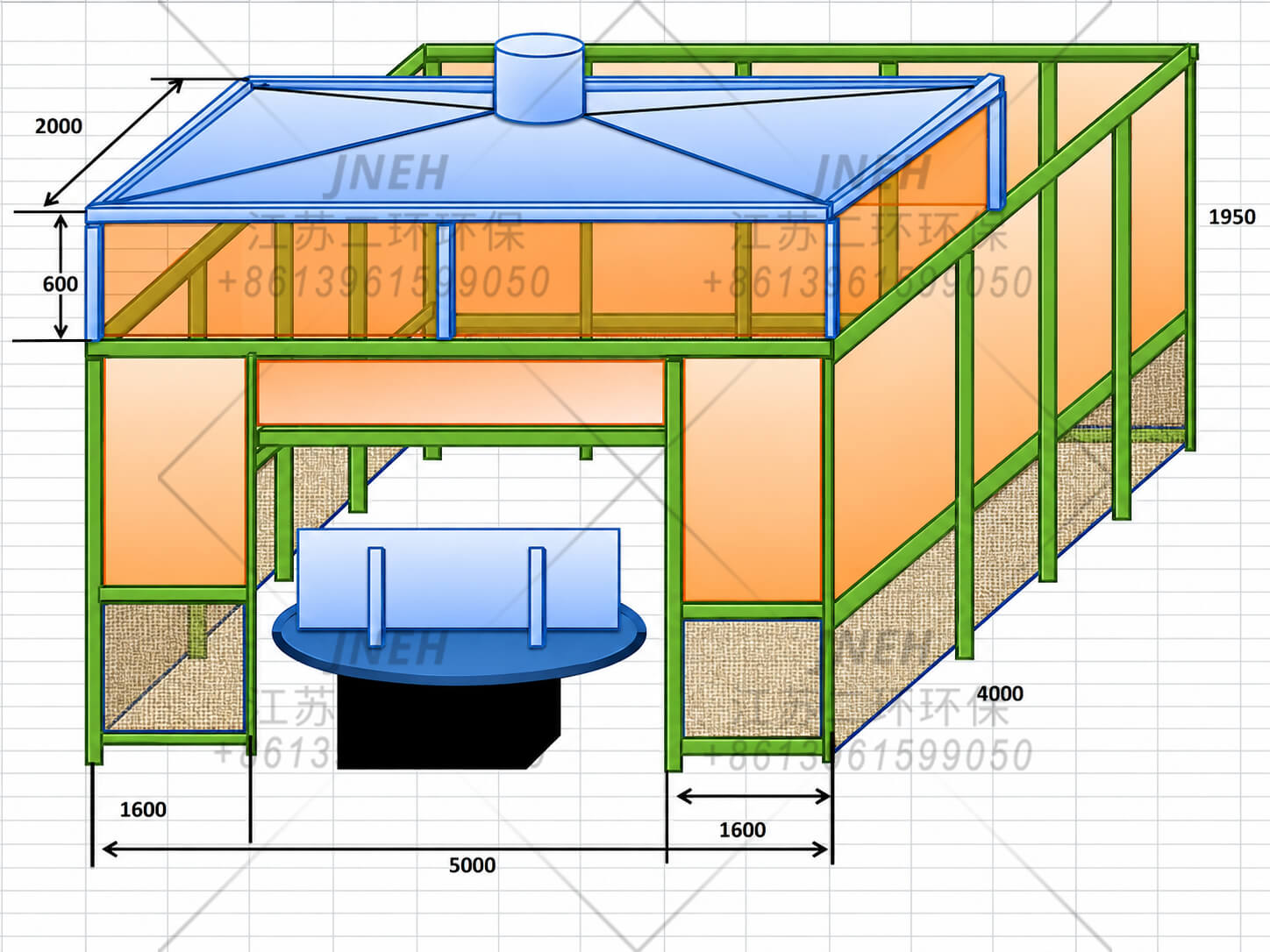

典型焊接围护结构设计
业主通常根据工件上下料、人员通行和生产要求设计围护结构。
顶部抽风捕集围护结构内上升的焊烟。支管将烟尘输送至连接中央除尘器的共用主管。
- 初步风量估算： 将围护结构容积乘以项目确定的换气次数，并结合开口处所需风量和实际捕集布局校核结果。
- 项目换气次数： 根据焊接负荷、围护结构开口和捕集布局选择。
- 顶部排风管： 以所需风量和设计管道风速 15 m/s 作为计算圆形管道直径的初步依据。
03

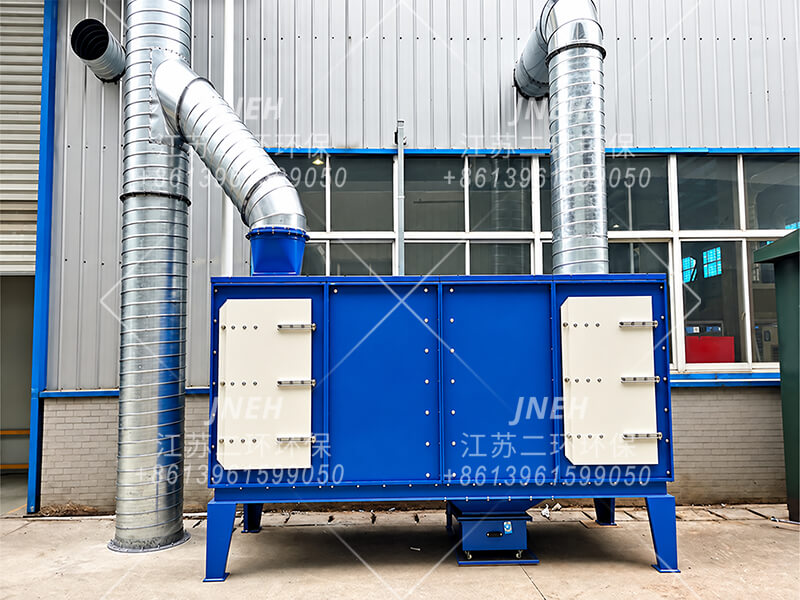

用于焊烟的一体式滤筒除尘器
根据所需风量、同时焊接负荷和过滤需求选择一体式除尘器。以下设备展示不同配置。
过滤与集尘选项

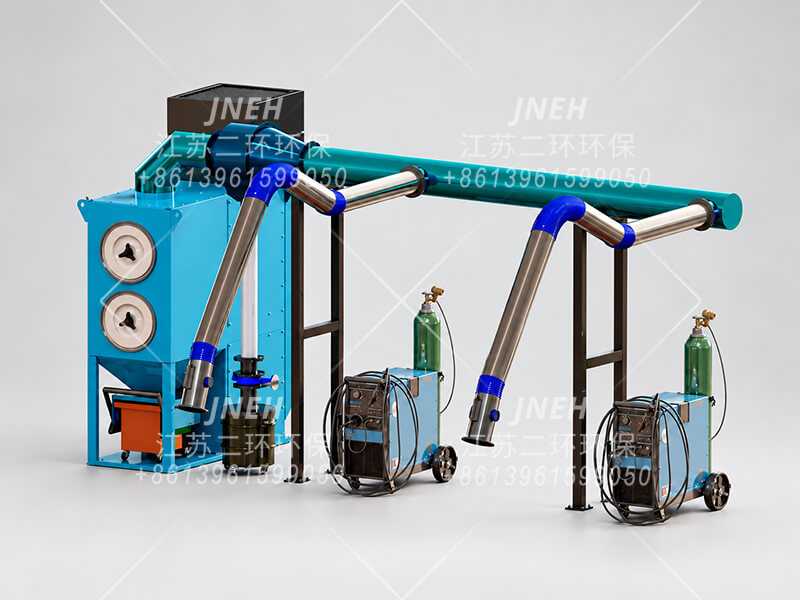

配备 HEPA 和两根吸气臂的 EHI-2
紧凑型设备示例
配备 HEPA 过滤和两根吸气臂的 EHI-2 一体式设备。
- 焊接位置捕集： 两根吸气臂使吸气罩能够靠近焊点布置。
- HEPA 过滤： 在初级滤筒之后增加一道末级过滤。
- 抽屉或小灰斗： 对于集尘量较少的焊接应用，可用这些选项替代常规大灰斗，以降低设备高度和成本。较小的集尘容器需要更频繁地清空。
- 常规大灰斗： 在空间和预算允许的情况下，提供更大集尘容量并延长清灰间隔。
了解更多一体式除尘器
以上为设备示例。欢迎了解我们的一体式除尘器系列，包括用于焊烟净化的一体式滤筒配置。
04
大风量系统的除尘器选型
对于多个焊接工位或机器人单元，根据总风量、烟尘特性和车间布局选择中央除尘器。
模块化滤筒过滤
沉流式滤筒除尘器
适用于较大型中央焊烟系统的斜插式或横装式滤筒配置。
了解除尘器选项 ↗
立式滤筒过滤

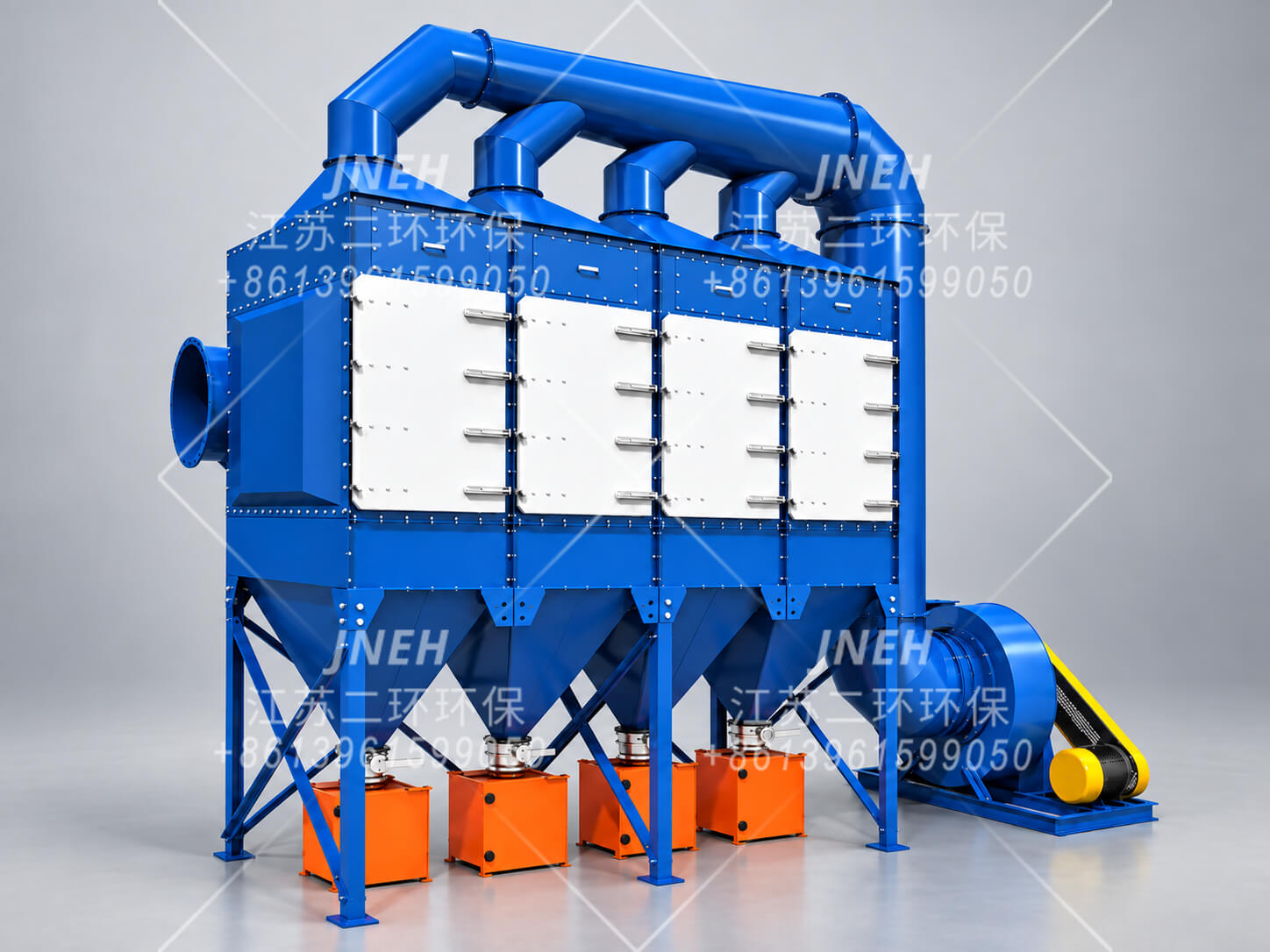

立式滤筒除尘器
根据所需风量和过滤面积选择模块化立式滤筒配置。
了解除尘器选项 ↗
湿式除尘系统
湿式除尘器
根据烟尘特性和项目要求选择湿式除尘方案。
了解除尘器选项 ↗中央焊烟收集
服务车间的中央除尘器
系统布局示例

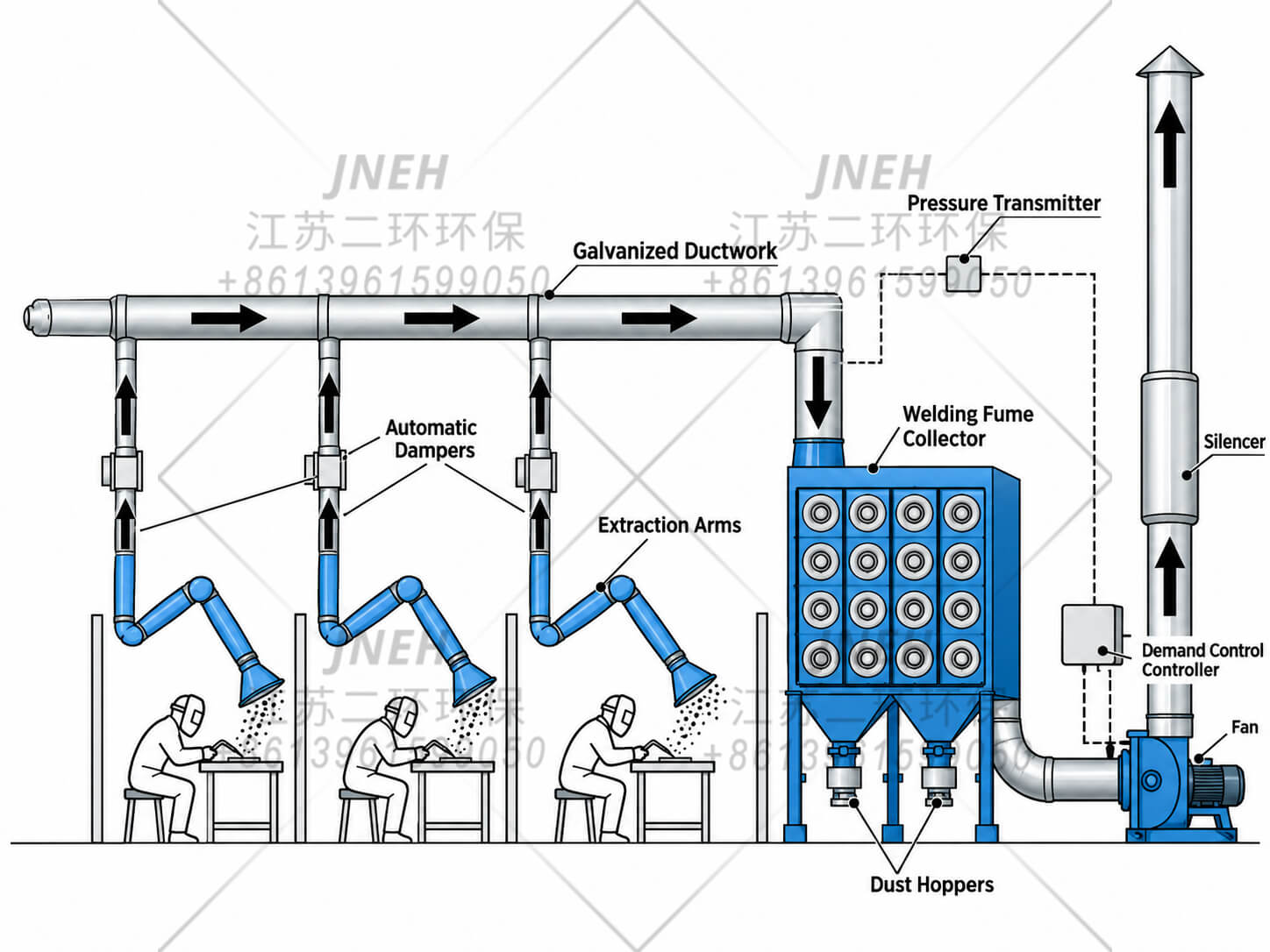

中央焊烟收集系统布局示意图。
焊接工位或机器人围护结构处的捕集装置通过支管连接至共用主管。中央除尘器处理汇集后的含烟尘气流。
- 同时作业风量： 汇总预计同时运行的捕集点需求，并计入其他保持开启的支管风量。
- 除尘器配置： 根据实际应用选择下流式或立式滤筒过滤，或合适的湿式除尘系统。
- 风机与管道： 根据所需风量，以及捕集装置、管道和除尘器的总阻力匹配风机。
- 空间与维护： 为滤芯检修或湿式系统维护、清灰和日常检查预留通道。
05
油雾预处理与火花抑制
当焊烟含有油雾或夹带高温火花时，在上游增设适当处理设备，以帮助保护滤筒。
含油焊烟喷粉处理
喷粉装置

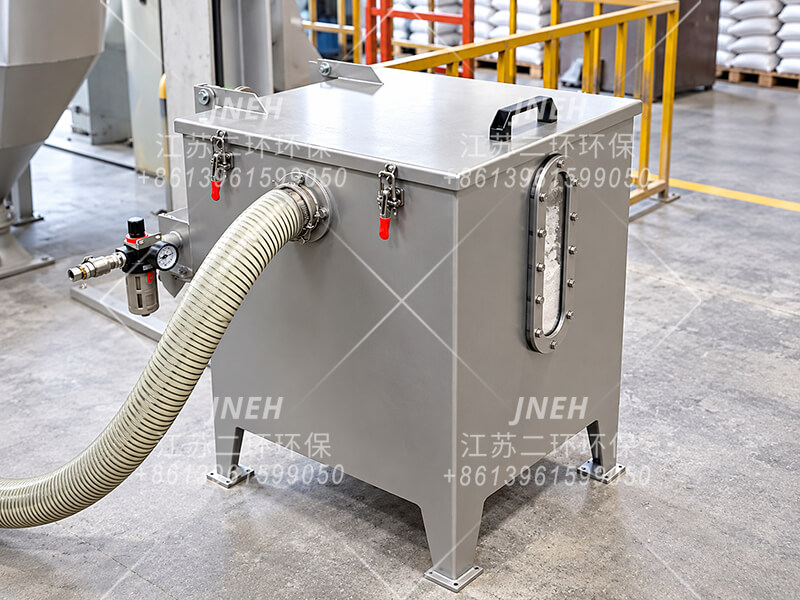

对于含油雾烟尘，喷粉装置向排风管道内加入合适的调理粉末。可根据应用选择石灰粉、滑石粉或其他相容的惰性粉末，以帮助减少油性沉积和滤材堵塞。

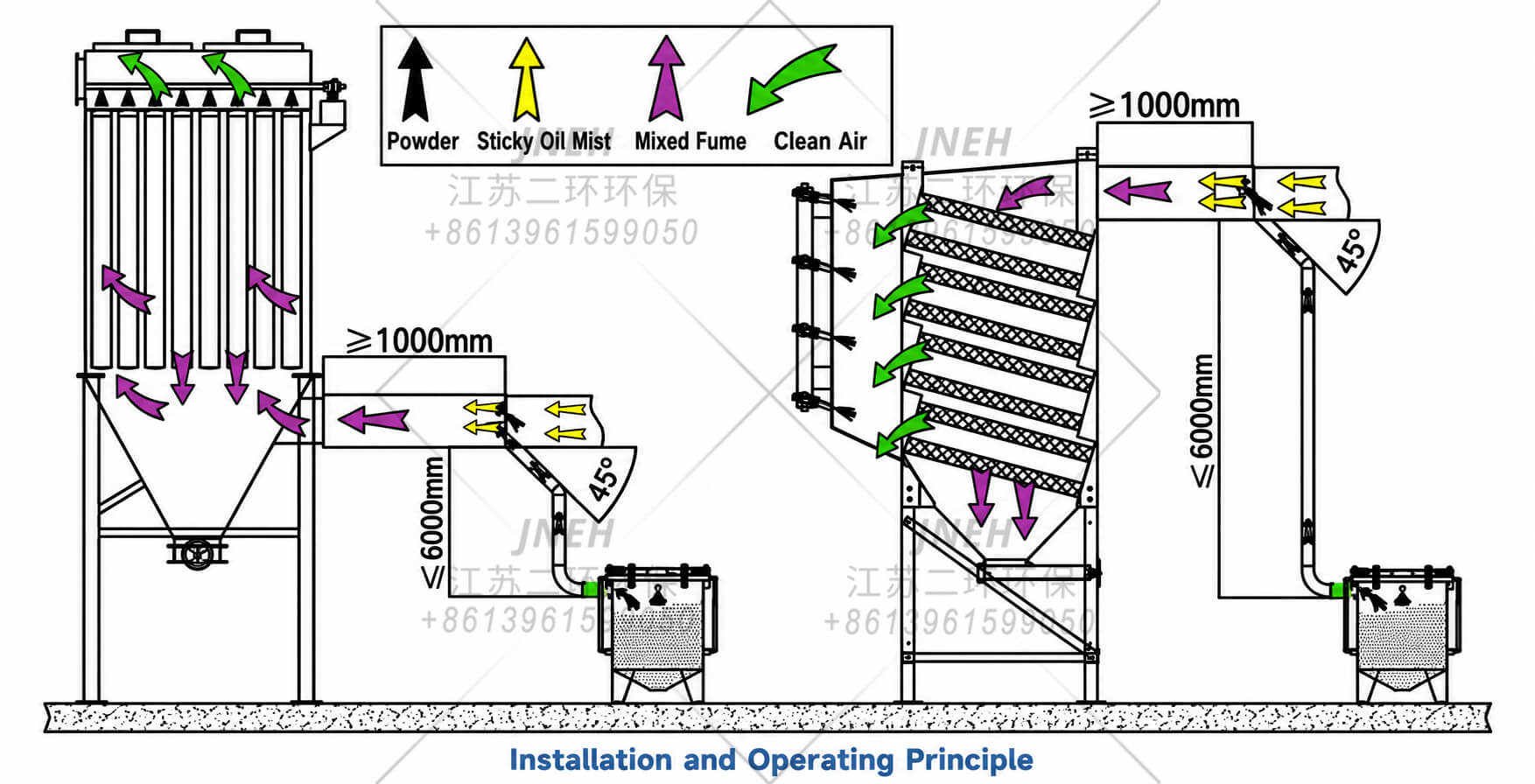

喷粉：安装与工作原理

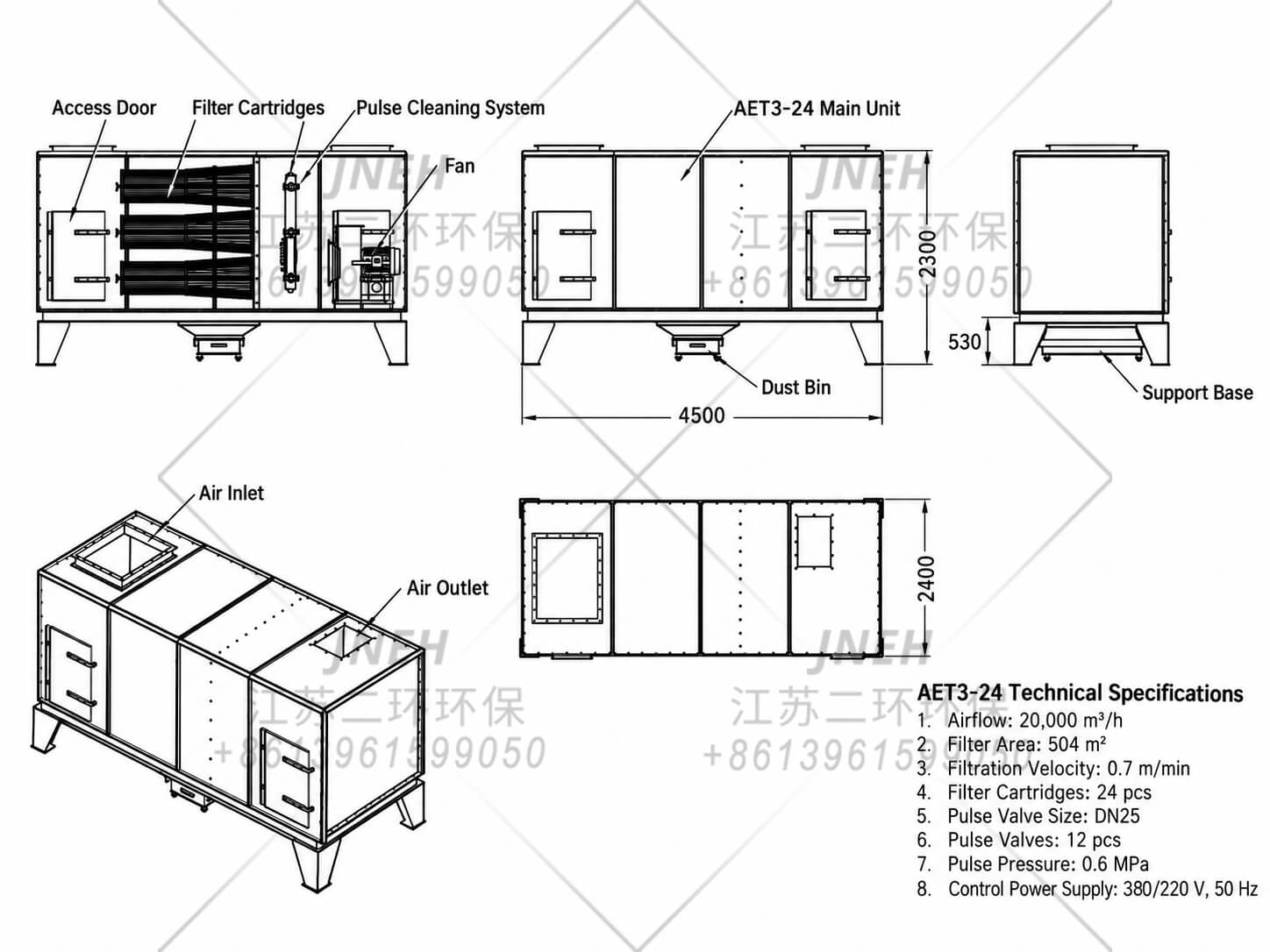

粉末在滤筒除尘器上游喷入，与进入的烟尘混合并在滤芯表面形成调理层。图示尺寸为该布局的参考尺寸。

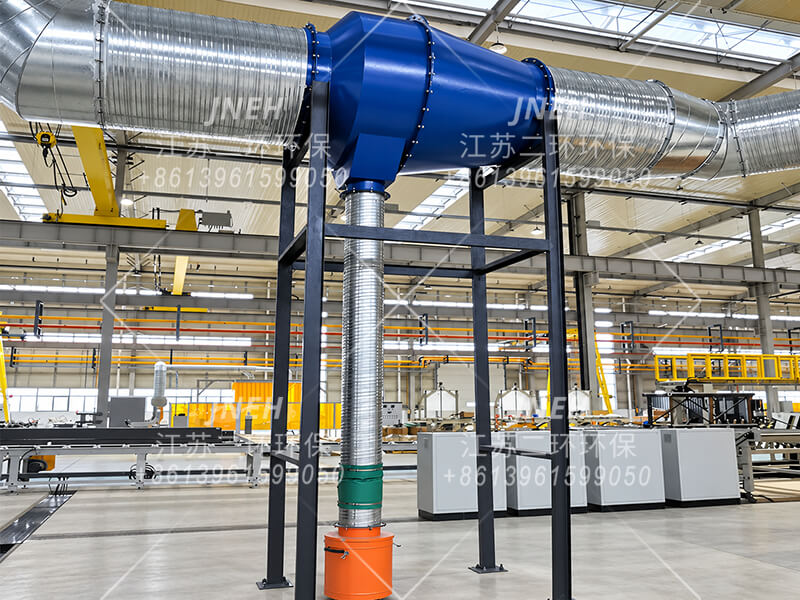

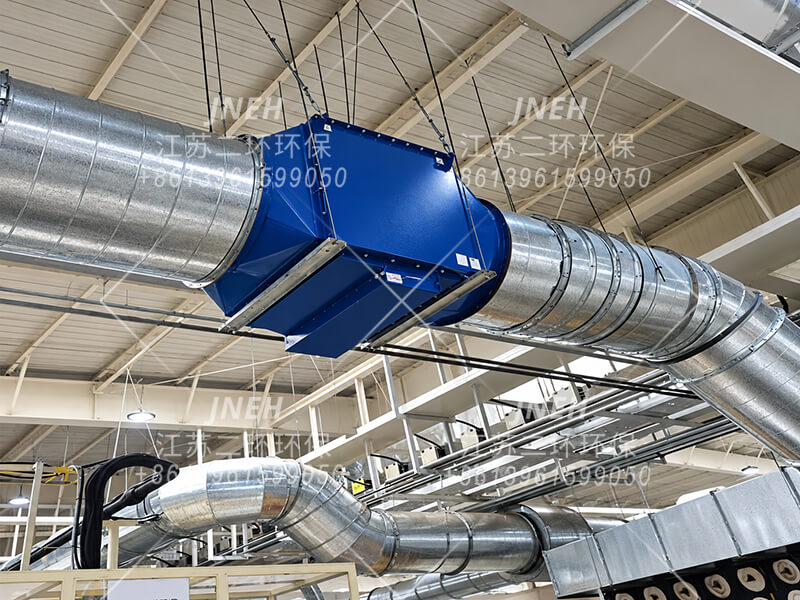

除尘器上游的火花捕集器
进入除尘器的高温焊接火花可能引燃积尘并损坏滤筒。上游火花捕集器有助于降低该风险。
火花捕集器有助于减少点火源，但不能保证消除所有火花。应结合整个系统的火灾风险评估选择配置。
06
选型资料、常见问题与咨询
请发送焊接工艺、工位信息和车间布局，以便我们推荐合适的中央焊烟净化方案。
系统选型所需信息
- 工艺与材料： 手工焊或机器人焊接、焊接方法、工件材料，以及表面是否有油污或涂层。
- 工位： 工位总数及最多同时作业数量。
- 抽排方式： 吸气臂、顶部吸气罩或焊接围护结构。对于机器人单元，请提供围护结构尺寸、开口和吸气罩布局。
- 车间布局： 工位位置、拟设除尘器位置、管道路线和可用安装空间。
- 油雾与火花： 请说明含油烟尘或高温颗粒情况，以便考虑上游预处理。
- 公用工程与排放： 供电电压和频率、压缩空气供应，以及过滤后空气将排至室外还是考虑回送室内。
手工焊吸气臂的风量指导不能直接套用于机器人焊接单元。每个机器人单元均需根据其围护结构、开口和抽排布局单独评估。
常见问题
应选择一体式还是模块化除尘器？
一体式滤筒除尘器适合规模较小、要求紧凑的手工焊安装场景。模块化除尘器为大型系统提供更大的灵活性。最终选型取决于同时作业风量、烟尘负荷、管道阻力和安装空间。
可以增加 HEPA 过滤吗？
项目需要时可考虑增设二级 HEPA 过滤。请告知排放要求及是否计划室内回风，以便评审完整方案。
系统以后可以扩容吗？
请在咨询阶段告知预计未来工位数量，以便针对计划扩容考虑除尘器容量、风机工况、主管尺寸和连接点。
机器人焊接单元可采用与手工焊工位相同的风量估算值吗？
机器人围护结构和顶部吸气罩需要单独进行风量评估。请提供围护结构尺寸、开口尺寸、焊接工艺和布局，不宜仅按机器人数量选型。
