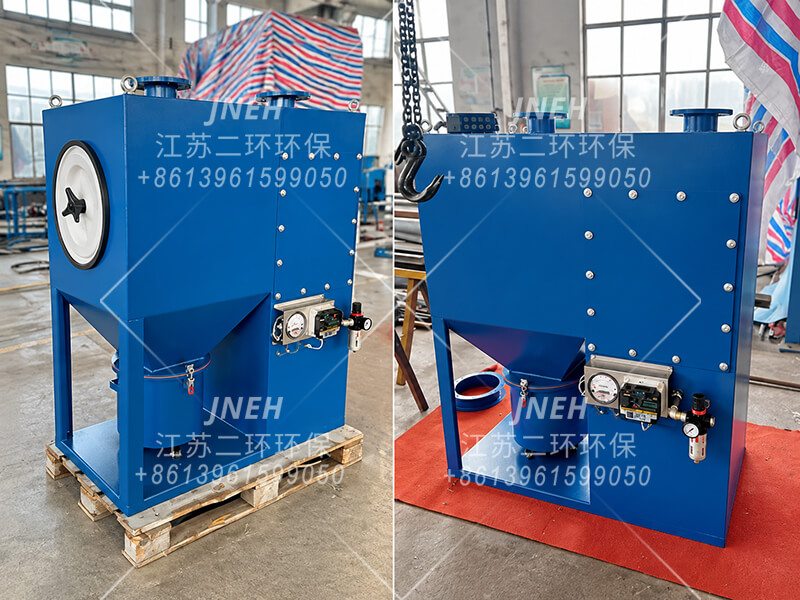

EHI-1
风量1000 m³/h
风机电机2.2 kW
滤筒：1 × Ø352×660 mm
火花捕集器：可选外置式
集灰方式：外置集尘桶
滤筒式
袋式
湿式01 / 产品系列目录 ↑
下沉流滤筒式
一体式设备
EHI系列是紧凑型一体式滤筒除尘器，将斜装滤筒过滤、内置风机和脉冲清灰集成于一体。请根据风量、电机功率和安装空间选择下方型号。 了解下沉流滤筒过滤原理 ↗

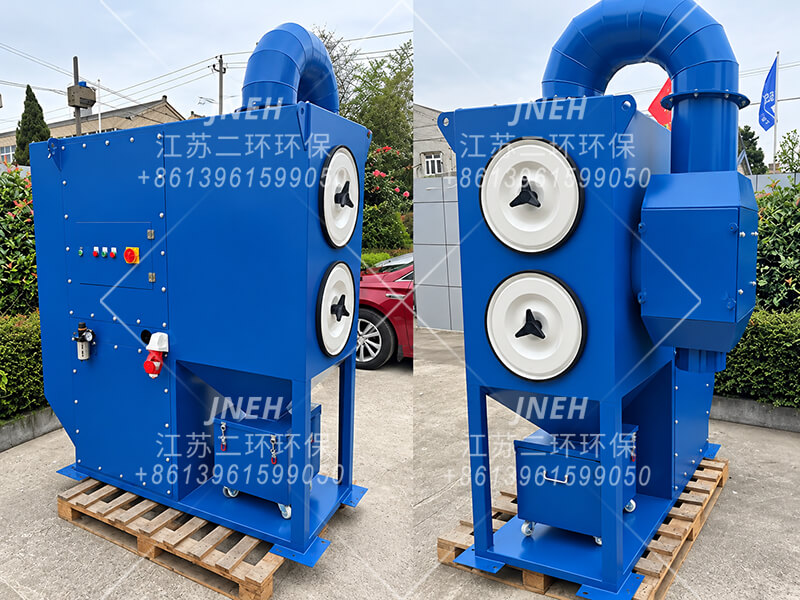

EHI-2
风量2000 m³/h
风机电机3 kW
滤筒：2 × Ø352×660 mm
火花捕集器：可选外置式
集灰方式：外置集尘桶

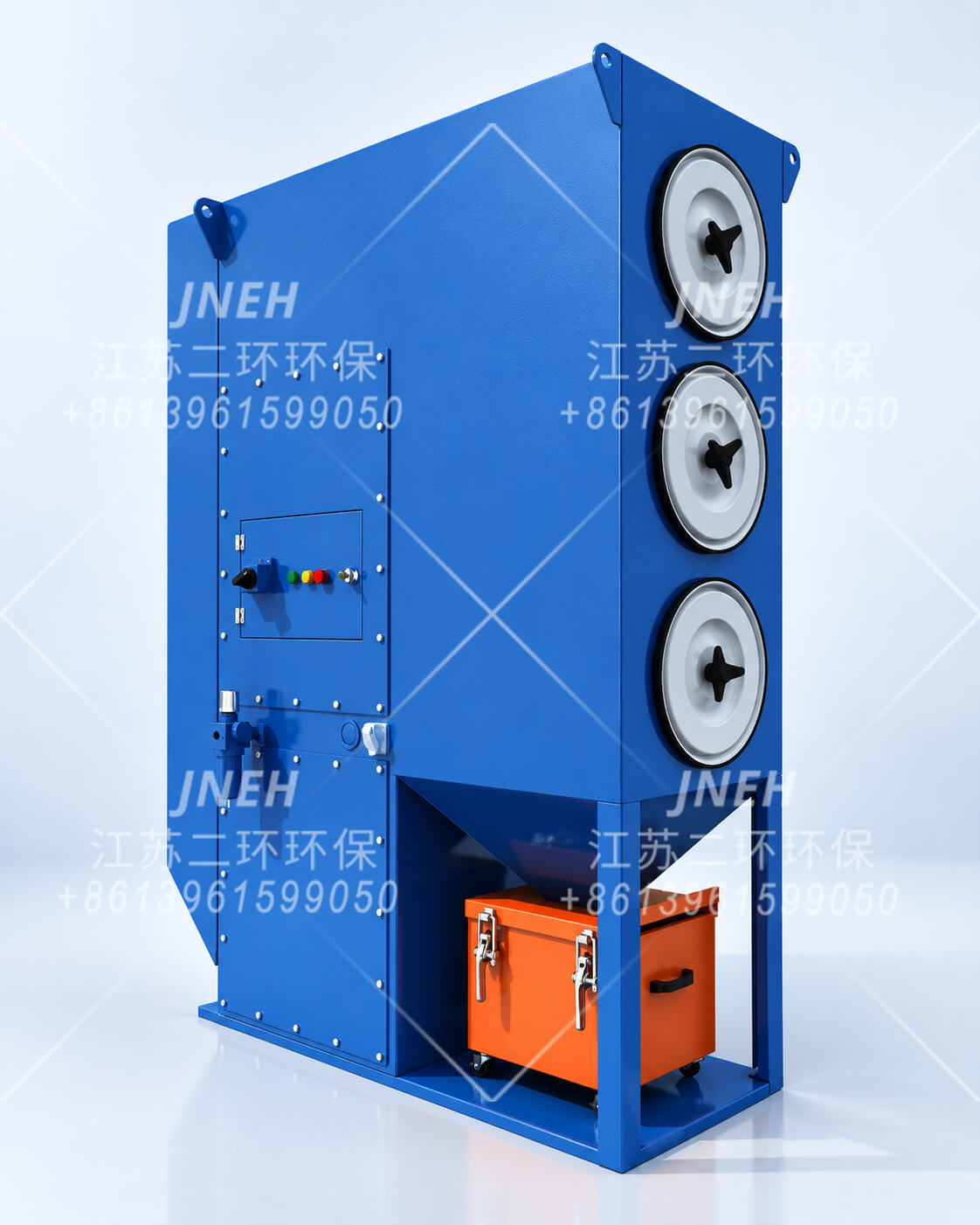

EHI-3
风量3000 m³/h
风机电机4 kW
滤筒：3 × Ø352×660 mm
火花捕集器：可选外置式
集灰方式：外置集尘桶

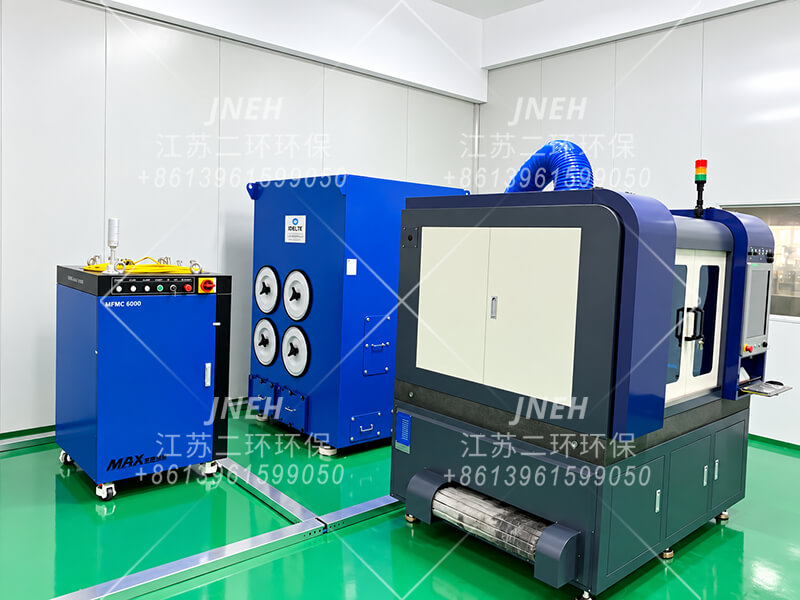

EHI-4
风量4000 m³/h
风机电机5.5 kW
滤筒：4 × Ø352×660 mm
火花捕集器：标配内置式
集灰方式：内置集尘抽屉

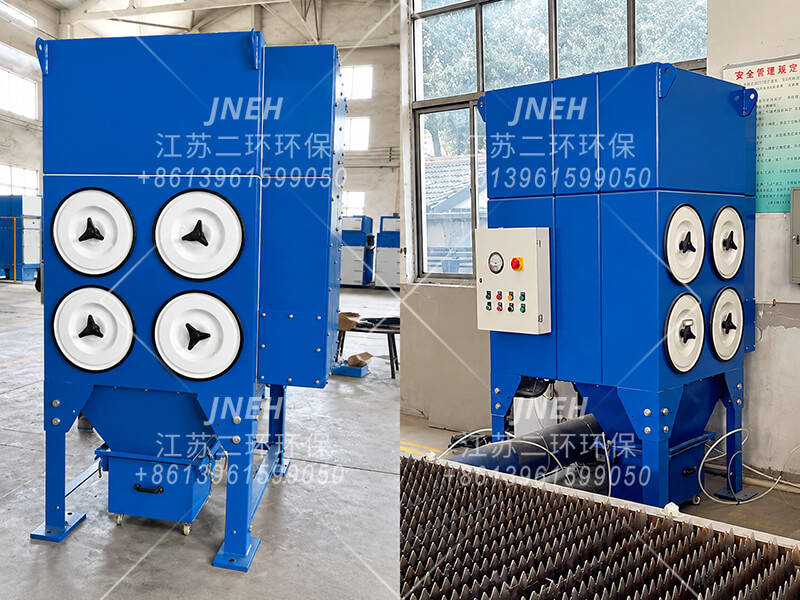

EHI-4N
风量4000 m³/h
风机电机5.5 kW
滤筒：4 × Ø352×660 mm
火花捕集器：标配外置式
集灰方式：外置集尘桶

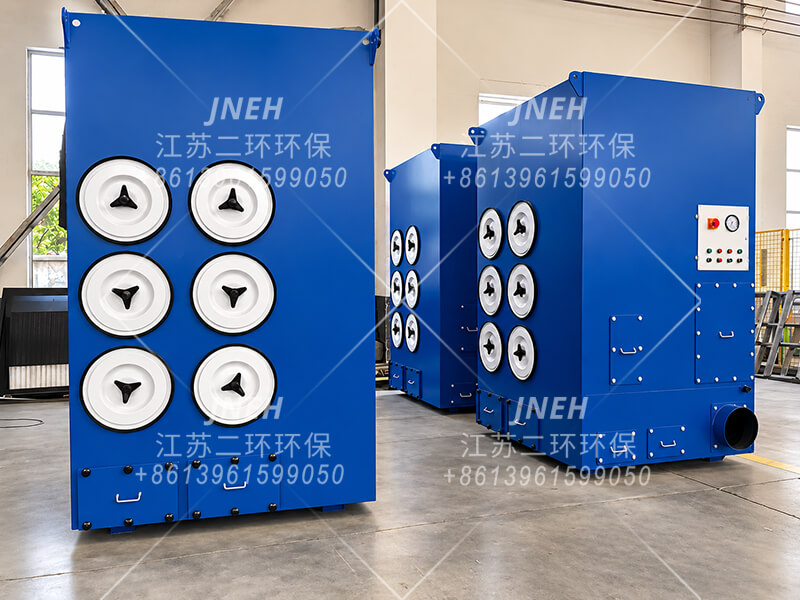

EHI-6
风量5500 m³/h
风机电机7.5 kW
滤筒：6 × Ø352×660 mm
火花捕集器：标配内置式
集灰方式：内置集尘抽屉

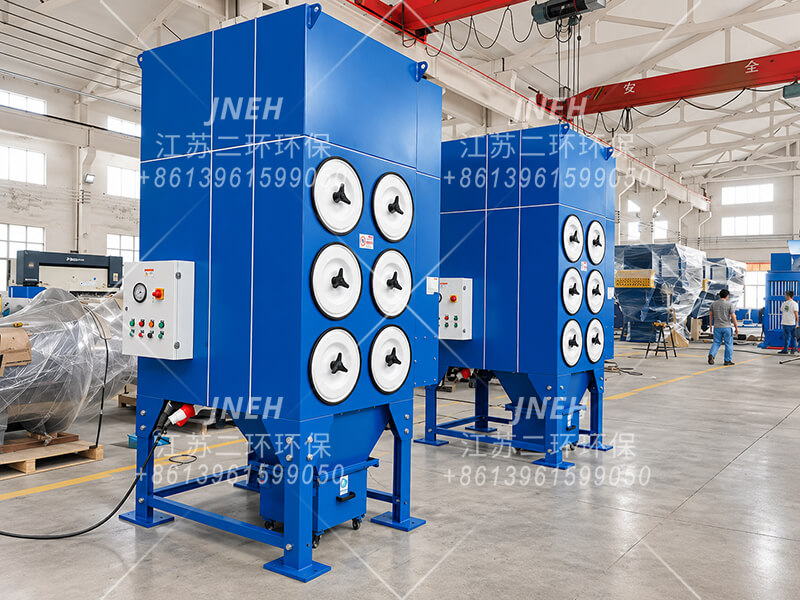

EHI-6N
风量5500 m³/h
风机电机7.5 kW
滤筒：6 × Ø352×660 mm
火花捕集器：标配外置式
集灰方式：外置集尘桶

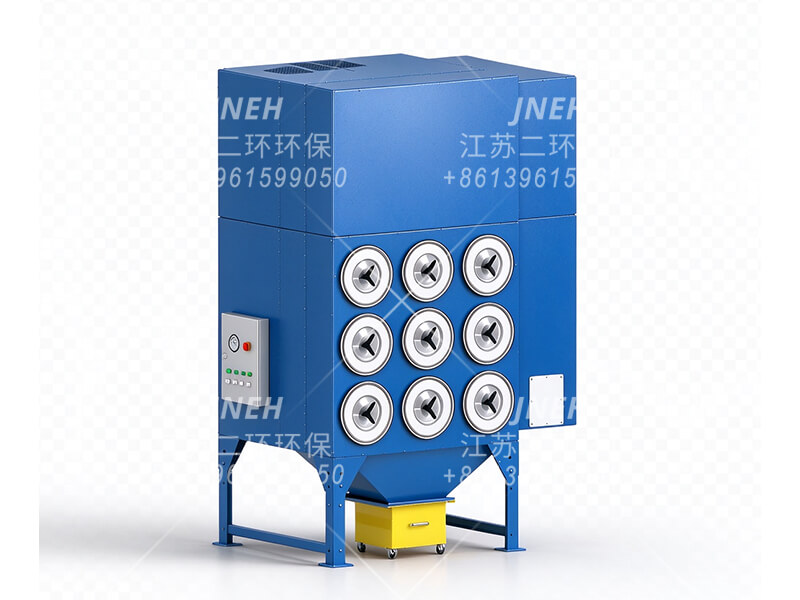

EHI-9N
风量10000 m³/h
风机电机11 kW
滤筒：9 × Ø352×660 mm
火花捕集器：标配外置式
集灰方式：外置集尘桶
更多配置
更多型号 & 选型指导
可通过不同滤筒数量及模块组合开发更多一体式配置。此处型号仅为示例。
典型应用
一体式设备通常适合风量较小、粉尘或烟尘浓度较低的应用，例如激光切割及焊接烟尘抽排。
何时选择组合式系统
对于大风量和高粉尘浓度工况，通常建议采用组合式除尘系统。紧凑型设备的灰斗较小、检修空间较少，因此高粉尘负荷下需频繁清空。顶部安装的大功率风机还须仔细考虑散热及检修通道。
了解组合式除尘器 ↗最终风量及电机选型取决于系统阻力和运行要求。
02 / 产品系列目录 ↑
竖装滤筒
一体式设备
这些竖装滤筒除尘器将滤筒过滤与内置风机集成于紧凑结构中。比较下方产品照片及规格，选择合适布局。 了解竖装滤筒过滤原理 ↗
DHC-4YT
风量4000 m³/h
风机电机5.5 kW
压力：2800 Pa
滤筒尺寸：Ø324 × 1000 mm
滤筒数量：4

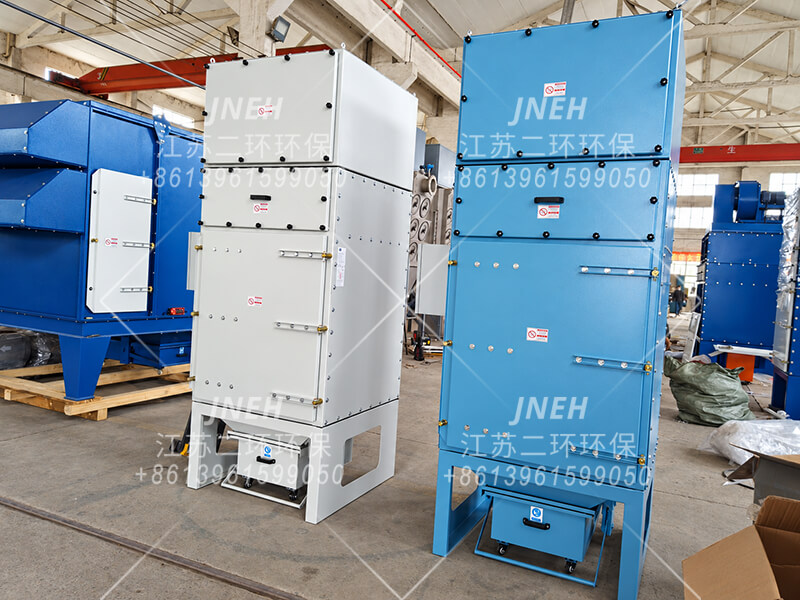

DHC-6YT
风量5500 m³/h
风机电机7.5 kW
压力：2800 Pa
滤筒尺寸：Ø324 × 1000 mm
滤筒数量：6

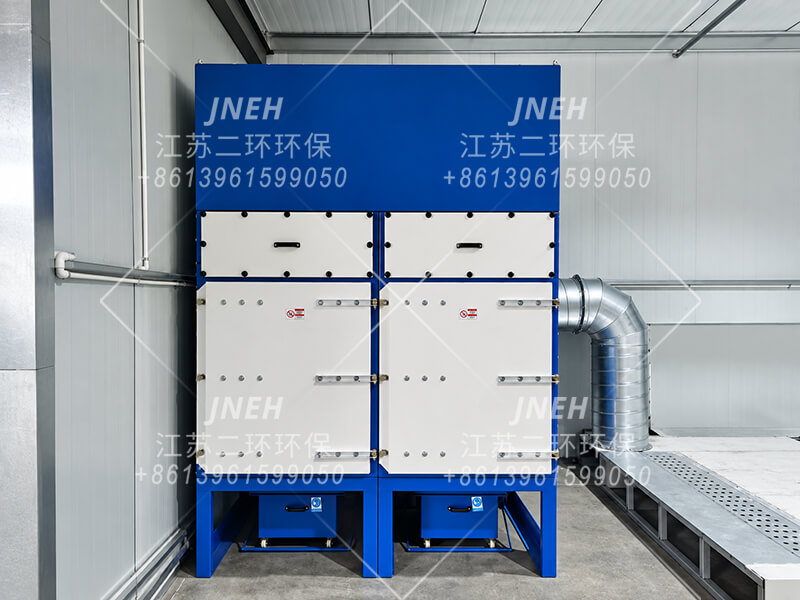

DHC-8YT
风量6000–8000 m³/h
风机电机11 kW
压力：3200 Pa
滤筒尺寸：Ø324 × 1000 mm
滤筒数量：8

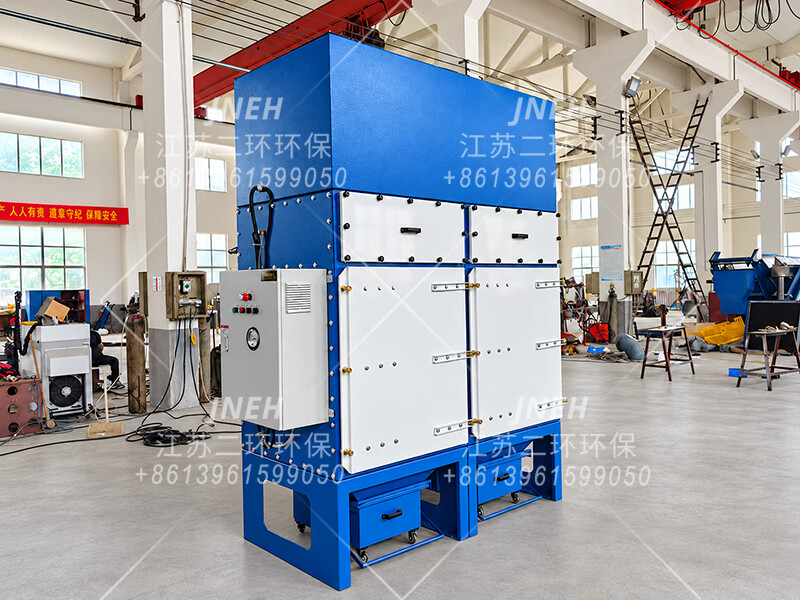

DHC-12YT
风量8000–10000 m³/h
风机电机11 kW
压力：2500 Pa
滤筒尺寸：Ø324 × 1000 mm
滤筒数量：12

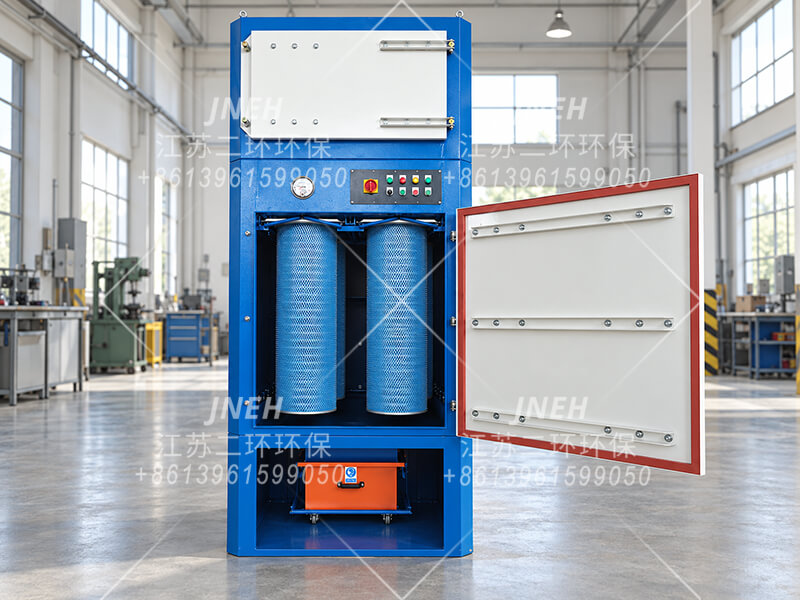

DHCL-4YT
风量4000 m³/h
风机电机4 kW
压力：2000 Pa
滤筒尺寸：Ø324 × 1000 mm
滤筒数量：4

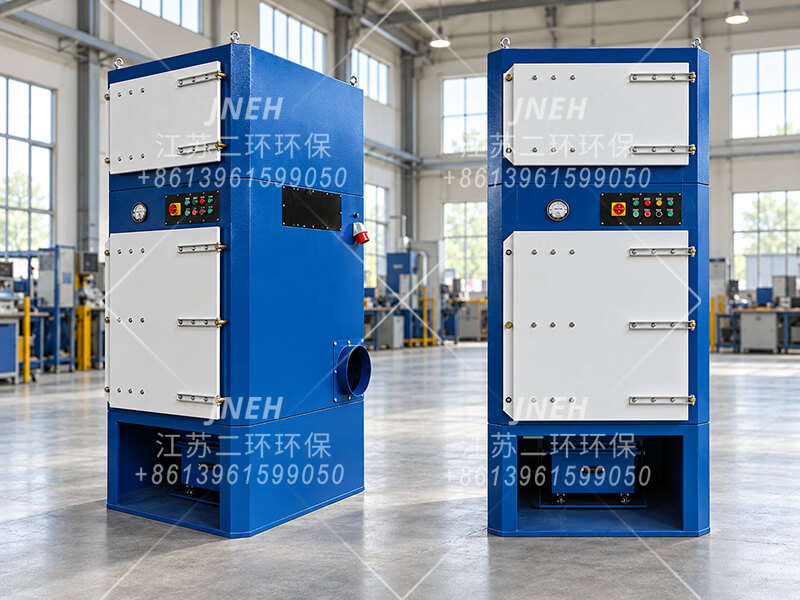

DHCL-6YT
风量5500 m³/h
风机电机5.5 kW
压力：2000 Pa
滤筒尺寸：Ø324 × 1000 mm
滤筒数量：6

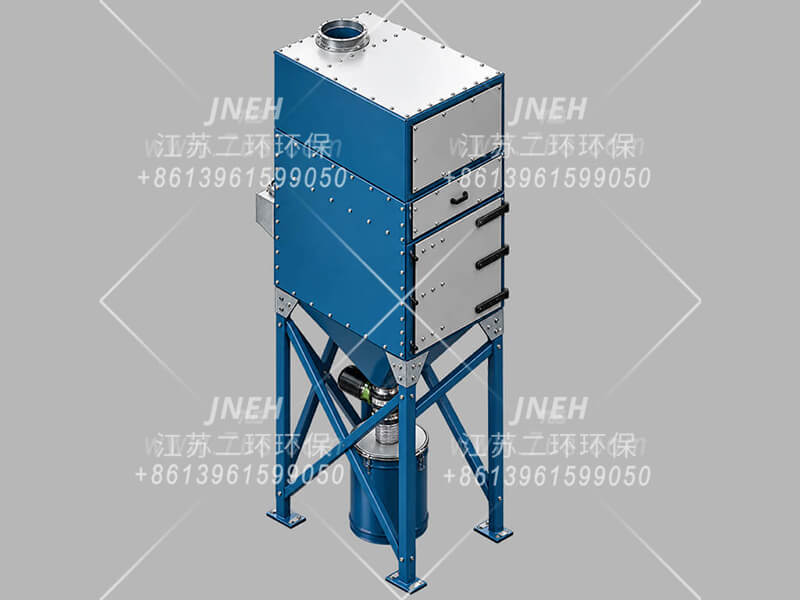

DHVT-610YT
风量5500 m³/h
风机电机7.5 kW
压力：2800 Pa
滤筒尺寸：Ø324 × 1000 mm
滤筒数量：6

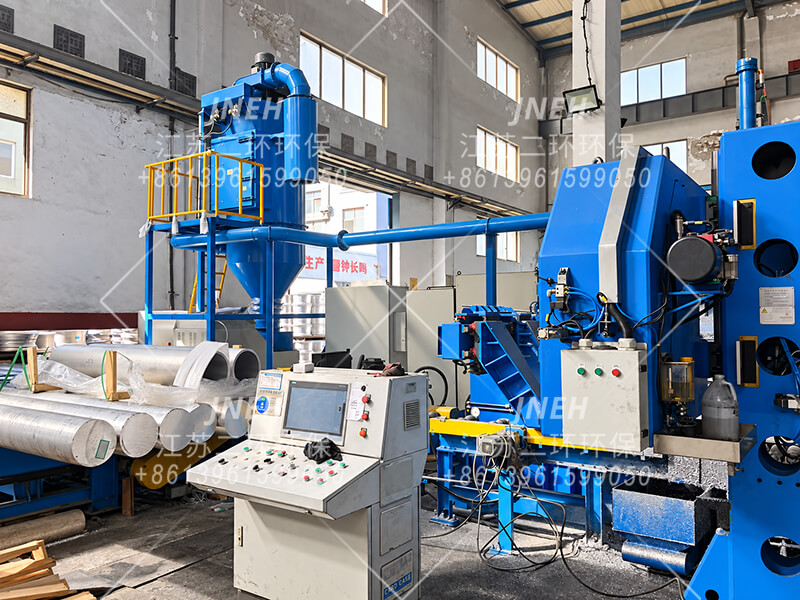

DHXL-410YT
风量4000 m³/h
风机电机11 kW
压力：4500 Pa
滤筒尺寸：Ø324 × 1000 mm
滤筒数量：4

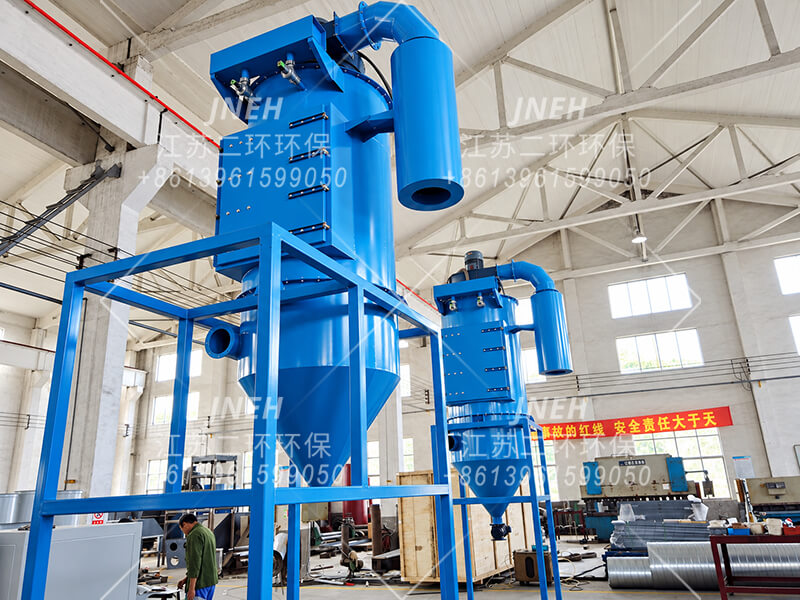

DHXL-412YT
风量5000 m³/h
风机电机11 kW
压力：4000 Pa
滤筒尺寸：Ø324 × 1200 mm
滤筒数量：4

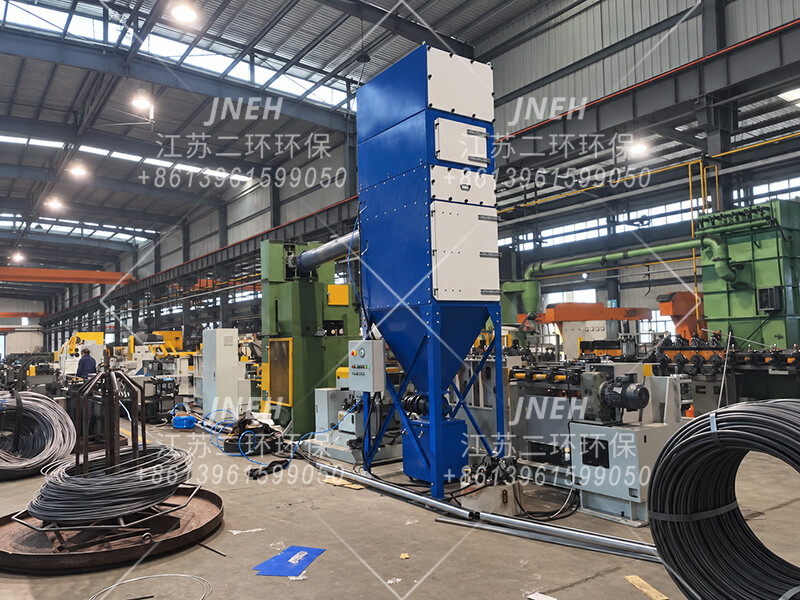

DHC-6YT-2H
风量4000 m³/h
风机电机5.5 kW
压力：2800 Pa
滤筒尺寸：Ø324 × 1000 mm
滤筒数量：6

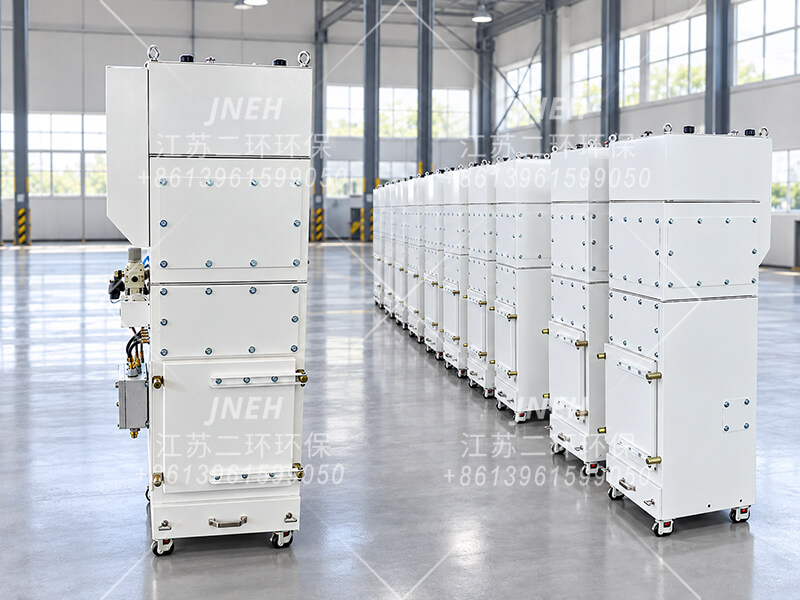

DHLIB-320HV
风量320 m³/h
风机电机2.2 kW
压力：−33 kPa
滤筒尺寸：Ø324 × 400 mm
滤筒数量：1

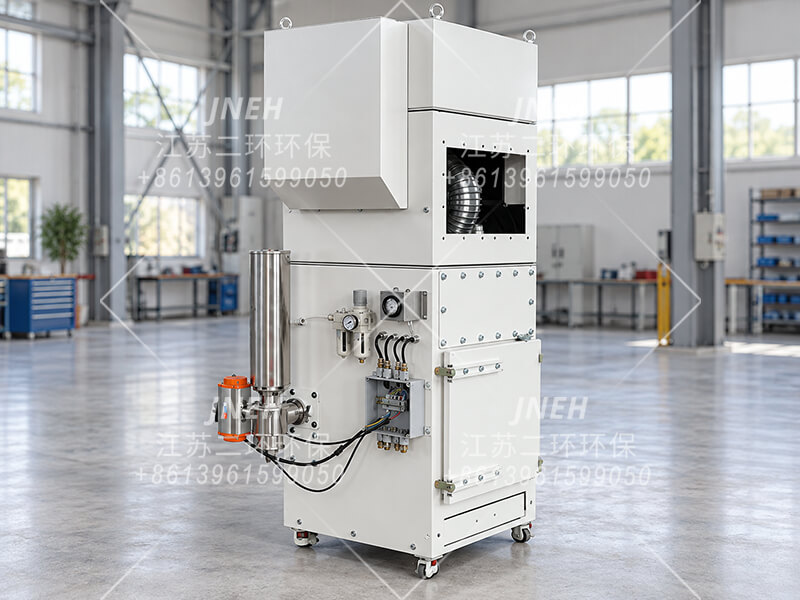

DHLIB-510HV
风量510 m³/h
风机电机5.5 kW
压力：−33 kPa
滤筒尺寸：Ø324 × 400 mm
滤筒数量：1

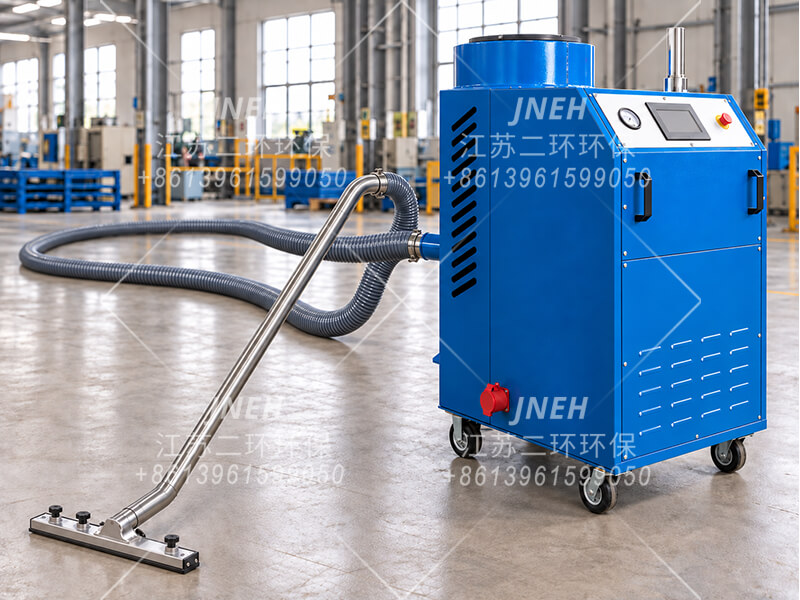

DHM-500HV
风量550 m³/h
风机电机5.5 kW
压力：−30 kPa
滤筒尺寸：Ø352 × 660 mm
滤筒数量：1
定制配置
更多型号，按需定制
此处展示的是部分代表型号，并非完整清单。可根据您的应用和安装要求设计其他定制一体式竖装滤筒除尘器。
灵活配置
滤筒尺寸及数量、箱体尺寸、风机选型及过滤级数，均可根据所需风量、粉尘特性和可用空间定制。
告诉我们您的需求
请提供工艺、粉尘类型、所需风量和安装限制，以便我们推荐合适配置。
了解竖装滤筒除尘器 ↗03 / 产品系列目录 ↑

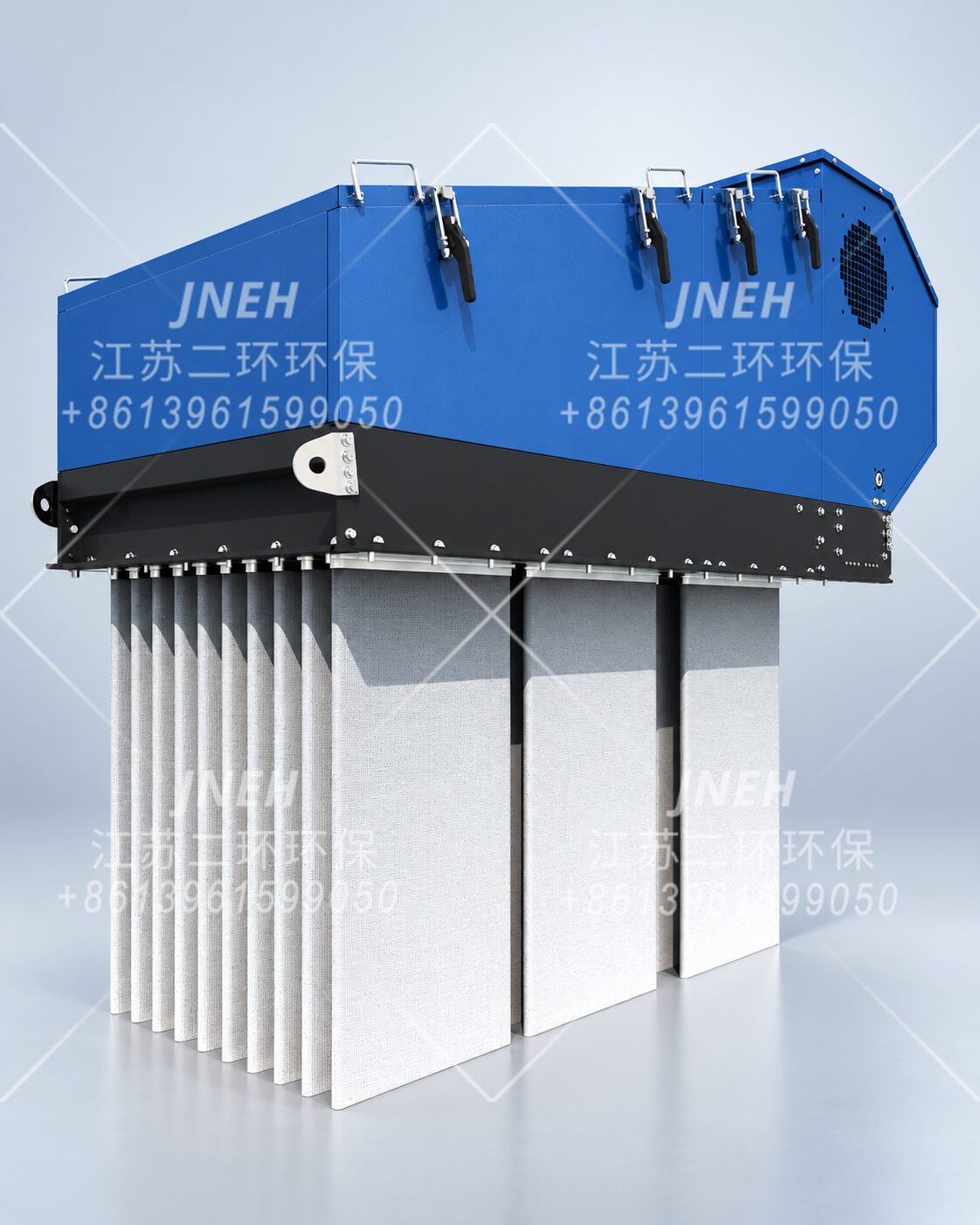

一体式扁袋除尘器
除尘器
这些紧凑型袋式除尘器采用扁袋过滤和内置风机。比较三种型号的风量、电机功率、滤袋尺寸及滤袋数量。

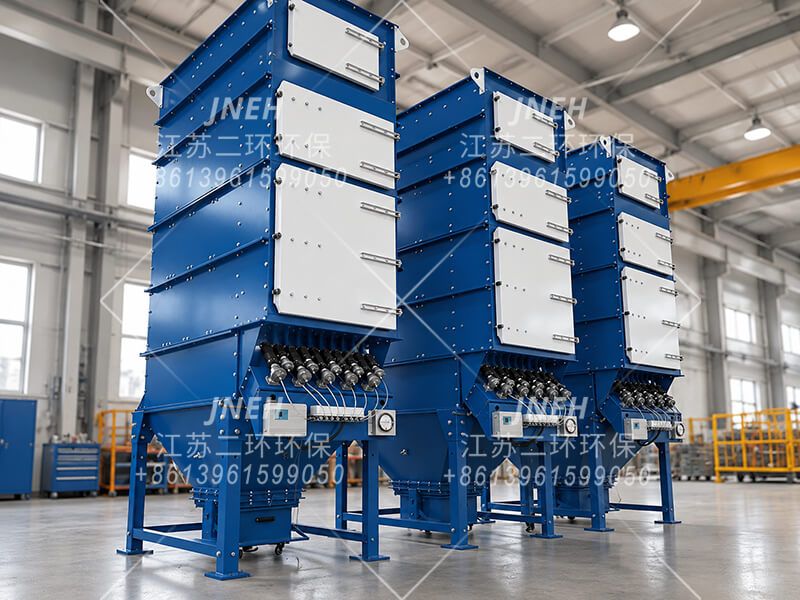

EHFBC1/3/15-2H
风量3000 m³/h
风机电机4 kW
滤袋尺寸：500 × 1500 mm
滤袋数量：30

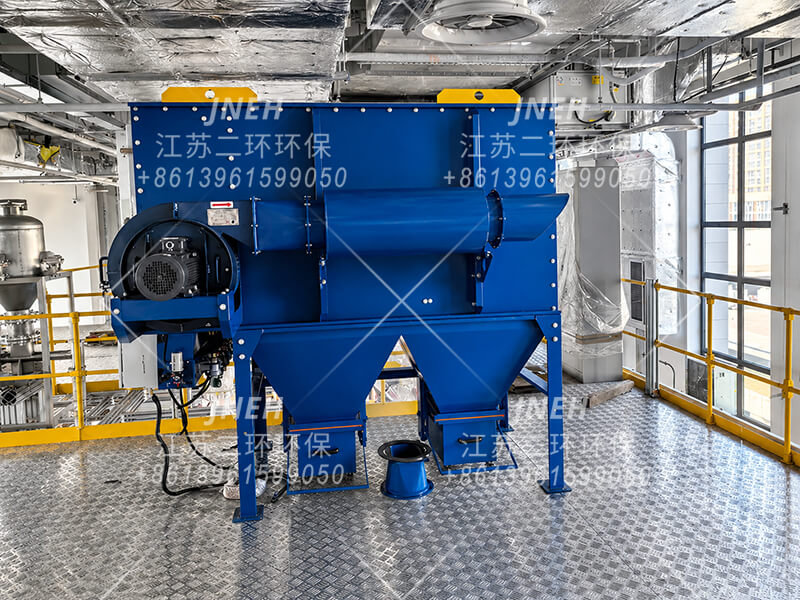

EHFBI1/2/15
风量2000 m³/h
风机电机3 kW
滤袋尺寸：500 × 1500 mm
滤袋数量：20

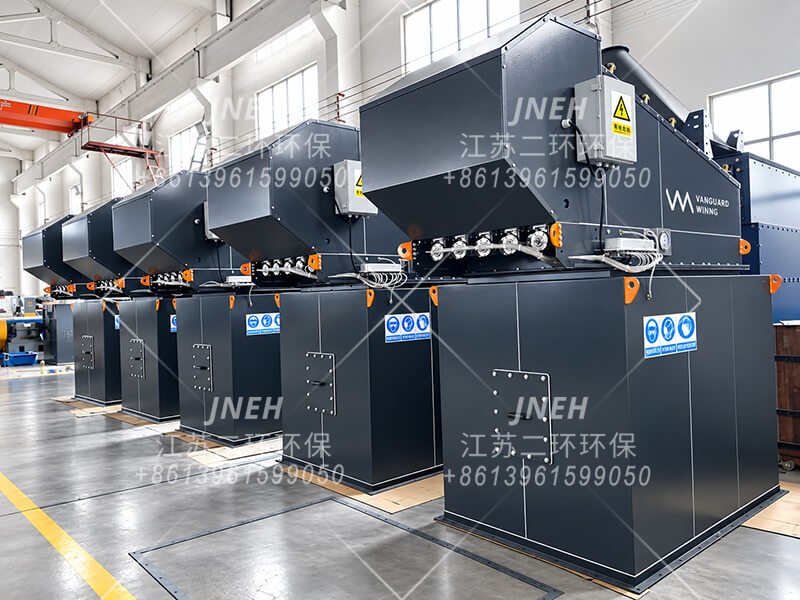

EHFBV45/15
风量3500 m³/h
风机电机4 kW
滤袋尺寸：500 × 1500 mm
滤袋数量：30
EHFBV系列 · 更多型号
尺寸单位为毫米 · 示意图，非按比例绘制横向滑动查看图纸。
咨询配置方案 ↗
更多EHFBV型号，按您的应用配置
上方EHFBV45/15是一体式扁袋除尘器系列中的一个示例。请浏览下方型号表，比较过滤面积、滤袋数量及尺寸，再联系我们确定适配粉尘、所需风量和可用安装空间的配置。
EHFBV尺寸说明
正视图 & 侧视图EHFBV选型
24种型号 · 过滤面积3–60 m² · 滚动查看更多型号及尺寸
| 型号 | 过滤面积 m² | 滤袋 数量 | 参考尺寸 · mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | J | K | |||
| EHFBV3/7 | 3 | 4 | 524 | 1095 | 935 | 480 | 294 | 1250 | 310 | 295 | 195 | 375 |
| EHFBV4/7 | 4 | 6 | 700 | 1095 | 935 | 480 | 470 | 1250 | 310 | 295 | 195 | 375 |
| EHFBV5/12 | 5 | 4 | 524 | 1095 | 935 | 480 | 294 | 1800 | 310 | 295 | 195 | 375 |
| EHFBV6/10 | 6 | 6 | 700 | 1095 | 935 | 480 | 470 | 1550 | 310 | 295 | 195 | 375 |
| EHFBV7/7 | 7 | 10 | 1100 | 1095 | 935 | 480 | 820 | 1250 | 310 | 295 | 195 | 375 |
| EHFBV7.5/12 | 7.5 | 6 | 700 | 1095 | 935 | 480 | 470 | 1800 | 310 | 295 | 195 | 375 |
| EHFBV8/7 | 8 | 12 | 700 | 1625 | 935 | 1005 | 470 | 1250 | 575 | 310 | 130 | 400 |
| EHFBV9/15 | 9 | 6 | 700 | 1095 | 935 | 480 | 470 | 2050 | 310 | 295 | 195 | 375 |
| EHFBV10/10 | 10 | 10 | 1100 | 1095 | 935 | 480 | 820 | 1550 | 310 | 295 | 195 | 375 |
| EHFBV12/10 | 12 | 12 | 700 | 1625 | 935 | 1005 | 470 | 1550 | 575 | 310 | 130 | 400 |
| EHFBV13/12 | 13 | 10 | 1100 | 1095 | 935 | 480 | 820 | 1800 | 310 | 295 | 195 | 375 |
| EHFBV14/7 | 14 | 20 | 1100 | 1625 | 935 | 1005 | 820 | 1250 | 575 | 310 | 130 | 400 |
| EHFBV15/12 | 15 | 12 | 700 | 1625 | 935 | 1005 | 470 | 1800 | 575 | 310 | 130 | 400 |
| EHFBV15/15 | 15 | 10 | 1100 | 1095 | 935 | 480 | 820 | 2050 | 310 | 295 | 195 | 375 |
| EHFBV18/15 | 18 | 12 | 700 | 1625 | 935 | 1005 | 470 | 2050 | 575 | 310 | 130 | 400 |
| EHFBV20/10 | 20 | 20 | 1100 | 1625 | 935 | 1005 | 820 | 1550 | 575 | 310 | 130 | 400 |
| EHFBV21/7 | 21 | 30 | 1100 | 2225 | 1090 | 1605 | 820 | 1150 | 875 | 310 | 130 | 400 |
| EHFBV25/12 | 25 | 20 | 1100 | 1625 | 935 | 1005 | 820 | 1800 | 575 | 310 | 130 | 400 |
| EHFBV30/10 | 30 | 30 | 1100 | 2225 | 1090 | 1605 | 820 | 1450 | 875 | 310 | 130 | 400 |
| EHFBV30/15 | 30 | 20 | 1100 | 1625 | 935 | 1005 | 820 | 2050 | 575 | 310 | 130 | 400 |
| EHFBV38/12 | 38 | 30 | 1100 | 2330 | 1090 | 1605 | 820 | 1700 | 875 | 310 | 235 | 400 |
| EHFBV45/15 | 45 | 30 | 1100 | 2330 | 1090 | 1605 | 820 | 1950 | 875 | 310 | 235 | 400 |
| EHFBV50/12 | 50 | 40 | 1100 | 2890 | 1090 | 2130 | 820 | 1960 | 1137 | 310 | 270 | 400 |
| EHFBV60/15 | 60 | 40 | 1100 | 2890 | 1090 | 2130 | 820 | 2210 | 1137 | 310 | 270 | 400 |
没有匹配的型号，请尝试输入较短的型号代码。
尺寸字母与上方图纸对应。尺寸B取决于电机制造商。最终尺寸按所选风机及电机配置确认。
需要其他配置？
请说明粉尘类型、所需风量、运行条件和安装限制。我们可推荐EHFBV型号，或开发适合您工艺的定制一体式扁袋设备。
04 / 产品系列目录 ↑
一体式湿式除尘器
除尘器
EHWD-S是紧凑型自激式湿式除尘器，可通过风管连接尘源，也可配合独立打磨台使用。EHWD-V将打磨台和湿式除尘器集成于同一工作站。其他风量和打磨台尺寸可按具体应用设计。

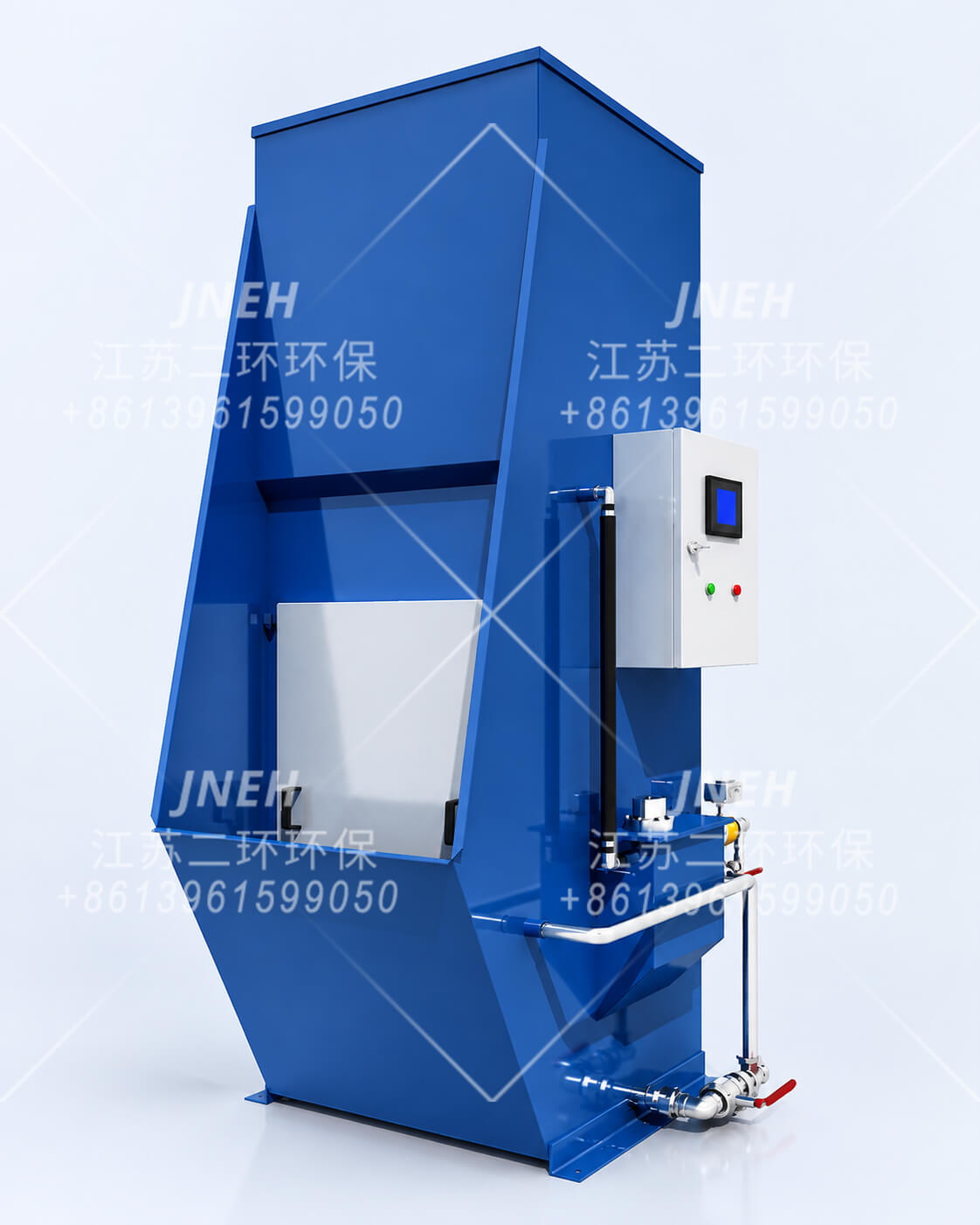

EHWD-S · 紧凑型除尘器
自激式湿式除尘
风机将含尘气流经进风口吸入湿式捕集区。气流激起湍动水洗层捕集颗粒，夹带的水滴随后在气流排出前被分离。无需独立洗涤泵或喷嘴。
EHWD-S · 选型
| 型号 | 风量（m³/h） | 风机电机（kW） |
|---|---|---|
| EHWD-S2 | 1,700–2,500 | 3–4 |
| EHWD-S3 | 2,500–3,500 | 4–5.5 |
| EHWD-S4 | 3,500–5,000 | 5.5–7.5 |
| EHWD-S5 | 5,000–6,000 | 11 |
EHWD-S · 独立式
连接尘源
独立式除尘器通过风管连接机器或捕集点。紧凑的机体集成湿式捕集段和抽风机。
EHWD-S · 分体式工作台
除尘器配独立打磨台
打磨台和湿式除尘器是通过风管连接的独立设备，其位置可根据可用工作空间布置。
EHWD-V · 一体式工作站
打磨台与除尘器集于一体
EHWD-V将打磨台面设置在湿式除尘器正前方。粉尘在作业区域被捕集，并在同一设备内送入自激水洗区。
提供三种标准工作台面尺寸，可根据工件及可用占地空间进行初步选型。
EHWD-V · 选型
| 型号 | 工作台面 （深 × 宽，mm） | 气流 (m³/h) | 风机电机 (kW) |
|---|---|---|---|
| EHWD-V2 | 600 × 600 | 2,000–3,000 | 4–5.5 |
| EHWD-V4 | 600 × 1,200 | 3,000–6,000 | 7.5–11 |
| EHWD-V6 | 600 × 1,800 | 6,000–9,000 | 15–18.5 |
完整EHWD产品系列请查看湿式除尘器概览。
查看湿式除尘器系列 ↗
