『江苏二环』专业滤筒除尘器厂家,提供滤筒式除尘器、脉冲除尘器、单机除尘器及布袋式除尘器设备实体厂家,用料足喷塑涂装,诚邀考察。热线:400-822-9050。

当前位置:二环除尘器 > 产品展示 > 滤筒式除尘器 > 沉流式滤筒除尘器
  • 沉流式滤筒除尘器
prevnext

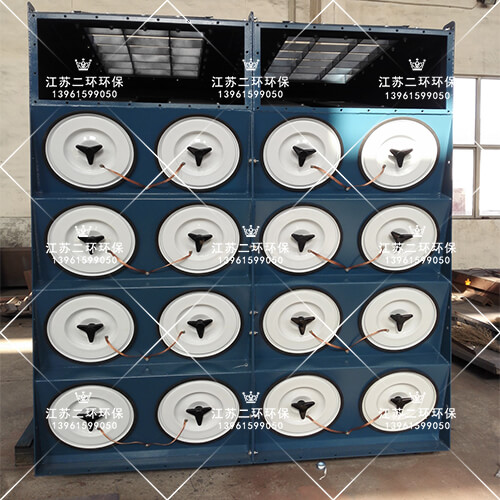

沉流式滤筒除尘器

  • 产品分类: 滤筒式除尘器
  • 产品简介:我公司所生产的沉流式滤筒除尘器,采用激光切割、数控机床加工、模具焊接、模块化制造、静电喷塑、积木式拼装,精工打造而成。
  • 订购热线:139-6159-9050

产品简介


沉流式滤筒除尘器,业内也叫斜插式滤筒除尘器、弹匣式滤筒除尘器。采用滤筒作为核心过滤单元,利用电磁脉冲阀,启闭压缩空气喷吹清灰作业的除尘器。
除尘是物理拦截过程,简单的说,好比一个筛子,颗粒尺寸大于筛孔的粉尘被拦截,颗粒尺寸小于筛孔的则可以穿透,因此筛子孔越细,粉尘的拦截效率越高,不同的排放浓度要求,选用不同孔径大小的滤料。

设备特点:

(1)由于滤料折褶成筒状使用,使滤料布置密度大,所以除尘器结构紧凑,体积小。

(2)占用空间一样的滤筒与布袋相比较,1只滤筒的过滤面积大于10只布袋的过滤面积之和。

(3)滤筒高度小,安装方便,使用维修工作量小。

(4)模块化设计,积木式拼装,安装方便快捷,满足现场各类有限空间。

(5)采用重型碳钢结构和热固化粉末喷涂设备表面,具有很好的强度和耐用性。

(6)满足中国大陆GB标准与欧美OSHA标准对工厂空气质量的要求。

(7)有容纳2000-10000m3/h气流的标准独立模块可选。

(8)采用压缩空气脉冲喷吹滤筒的方式自动清除粉尘并回收。
(9)喷吹口采用文丘里管,以更少的能量吸入更多的空气,并提高反向脉冲的清洁效果,从而降低压降。

附属选配:
防爆通风、旋转气闸、火花捕捉器、泄爆隔爆装置、清洁气室通道、定制颜色、腿长、加热器、出风口防尘罩、消防灭火系统、粉尘在线检测仪、带抽屉的垃圾桶、普通槽式料斗、不锈钢结构、各种进口设计、平台和梯子、自卸式料斗、螺旋输送机、集成HEPA过滤器、PLC触摸屏控制、网络远控、特定应用的定制、以及除尘器滤料。
工艺流程:
污染源产生点→吸罩收集→支风管抽风→主风管抽风→除尘器过滤→动力风机→排风。



1、不同的模块,具有不同的风量,相同的模块,具有相同的配置。
2、滤筒采用的是国际标准规格350*660MM,通常以单筒625风量来标定。

3、同等高度、同等深度,不同宽度的模块,可以任意拼装组合成所需风量的组合机型。
4、每个模块具有标准的尺寸、额定配置、风量。
5、例如现在购买的是4万风量的整机,以后技改,可以拆分成4台1万风量的单机。
6、例如需求4万风量的除尘器,则购买4个1万风量的模块组合而成。
7、例如需求4万风量的除尘器,也可购买2个1.5万风量+1个1万风量的模块组合而成。
8、例如空间高度不够,需求4万风量的除尘器,也可以购买8个0.5万风量的模块组合而成。
9、再例如4万风量的除尘器,可以有以下几种积木搭配方式组合而成:



一台完整除尘器的标准构成

序号

品    名

型号及规格

主机模块





1

中空主机模块

EHDFTδ≧5MM

2

文氏管

ABS全新料

3

喷吹气包

Q235

4

滤架三轴

冷拨钢镀锌,英制

5

星型手轮(带防掉卡扣

SUS304内芯,电胶木

6

弹匣压盖(带O型密封圈

δ≧2MM,英制

7

灰斗

Q235

8

灰斗支架

Q235£100型钢

9

出风口

带法兰接口

10

进风口

带法兰接口

11

拼接螺

镀白锌,强度8.8级

12

卸灰阀

插板阀

13

灰桶

55加仑

14

涂装(内外静电喷塑)

蓝白色

滤料部分







滤筒

350*660MM材质按需选择

脉冲控制部分





电磁脉冲阀门

DN25

脉冲控制仪

按需选配

压差控制仪

按需选配

动力风机









风机

按需选配







风机动力电柜

按需选配


两 种 不 同 工 艺 区 别

配置

项目

欧标英制机型(DFT)

国内改良机型(CLC)

滤筒压盖

厚度

δ2mm

δ1.5mm

表面处理

酸洗+内外静电喷塑

简单除锈+喷漆

星型手轮

内芯材质

SUS304 不锈钢

Q235 普通碳钢

外壳材质

电胶木

塑料

三角支架

材质

冷拔钢

普通钢筋

表面处理

酸洗+电镀白锌

简单除锈+喷漆

泄灰阀



插板阀(成本大于1500)

通用蝶阀(成本300)

紧固螺栓

强度

8.8级

4.6级

曲板

厚度

δ5mm

δ5mm

生产工艺

模具定位焊接拼装

直接焊接

整机工艺

涂装工艺

静电喷塑,使用寿命长

喷漆,耐腐性差

除锈工艺

酸洗除锈,不可作弊

若表面坑洼,腻子批灰,可作弊

拼装工艺

模块拼装,追求一致性

直接焊接,无需一致性

选材限制

板材厚度δ5mm

板材厚度5mm,3MM也可用

设备价格



唯一标准

不同用料不同价格,选择空间大。

1、选购时,图便宜,选喷漆工艺;2、质保后,就得多次喷漆防腐,长期算维护成本远大于喷塑。


DFT2-4型滤筒除尘器技术图(下图)

DFT2-8型滤筒除尘器技术图(下图)

DFT3-6型滤筒除尘器技术图(下图)

DFT3-12型滤筒除尘器技术图(下图)

DFT3-18型滤筒除尘器技术图(下图)

DFT4-16型滤筒除尘器技术图(下图)

DFT4-24型滤筒除尘器技术图(下图)


1、升级换代的滤筒除尘器----垂直式滤筒除尘器。
2
请点击垂直式滤筒除尘器的网址http://www.erhuancn.com/cp78.html


1、接通电源与压缩空气,按下开关按钮,引风机启动,除尘器开始工作。
2、烟尘在风机风动力作用下,经过抽风管道,进入滤筒表面。由于气流截面突然扩大及气流分布板的作用,风速骤降,气流中一部分粗大颗粒在风动力和惯性力的作用下相互碰撞,自然沉降到底部集灰斗;粒度细、密度小的尘粒,通过扩散和筛滤等组合效应,沉积在滤筒滤料的外表面上而被拦截。
3、洁净的气体穿透滤料,从滤筒内壁集中排出,进入洁净室。
4、洁净室中的空气由经风机抽出直接排放在车间内,无排放烟囱。
5、过滤元件滤筒的阻力,随着滤料表面粉尘积累层厚度的增加而增大。
6、喷吹控制方式可以分为压差控制、时序控制、人工控制。指针式的压差仪表会实时监测滤筒压差,直观可读。脉冲控制仪会自动进行启闭阀门,开启压缩空气喷吹清灰。
7、此时,瞬间接通脉冲电源,电磁脉冲阀开启,4公斤以上压力的压缩空气瞬间引入周边空气作为二次放大的充足气源,一并高压喷吹打入滤筒。使褶皱的滤筒瞬间膨胀变形鼓起,而产生振动,在高压脉冲气流冲刷的作用下,附着在滤筒外表面上的粉尘被一扫而光,掉入除尘器底部收集粉尘的灰斗收尘箱中。
8、清灰完毕后,电磁脉冲阀关闭,滤料外表面粉尘清除后,阻力变小,滤料获得再生,再次恢复拦截粉尘的功能。当阻力上升时,再次自动循环清灰再生工作。


1、我们的销售合同会明确约定,如果环保检测不达标,业主可以退货并获得全额的退货款。
2、每台除尘器出厂前都会进行严格的检验,合格才能出厂。
















(1)适用于新能源新材料、汽车制造、船舶制造、金属加工、橡胶轮胎、烟草提炼、食品加工、精细化工、粮食、制药、电子、冶炼、纺织等行业的烟尘治理净化。
(2)近期热门应用场景:手工电焊、机器人焊接、打磨、抛光、抛丸、喷砂、喷粉、收尘等生产工序产生的烟尘作集中式净化。
(3)可祛除颗粒物粉尘、烟雾等,同时也作为某些有价值粉尘(贵重金属、稀土粉尘、石墨烯粉尘等)的回收收尘装置。
(4)常规滤筒适用于温度120摄氏度以下的烟尘,超高温烟尘需要额外配套烟气冷却装置。
(5)可以安装在封闭车间,配套高精度滤料,内排循环空气,零排放,无外排烟尘。
(6)适用于对空气质量要求高的实验室、洁净室除尘净化。


1、提供现场勘查、设计、生产、安装、调试、售后一站式服务。
2、发货采用底托盘+缠绕膜,包装牢固安全,专车发货至用户指定地点。
3、我们有自主进出口许可证,海外代发可以FOB上海港。
4、海外发货采用海关认可的免检胶木板整体包装。
5、我们提供设备以及室内外管道的上门安装服务。
6、业主也可以参照说明书自主安装,并可微信视频,我司远程指导。


(1)产品使用过程中,有任何问题,请联系二环环保售后服务热线:400-822-9050
(2)二环环保25年信誉积累,所售产品质保1年,并提供该产品的终身售后服务。
(3)质保期内,2小时内作出电话响应回复,江浙沪地区24小时内赶到现场。
(4)外省地区48小时内赶到现场。并随时可以微信视频直播,指导解决问题。
(5)包修期外,依旧提供售后服务,如需更换耗材,只收取成本价。
