『江苏二环』专业滤筒除尘器厂家,提供滤筒式除尘器、脉冲除尘器、单机除尘器及布袋式除尘器设备实体厂家,用料足喷塑涂装,诚邀考察。热线:400-822-9050。

当前位置:二环除尘器 > 产品展示 > 滤筒式除尘器 > 垂直式滤筒除尘器
  • 垂直式滤筒除尘器
prevnext

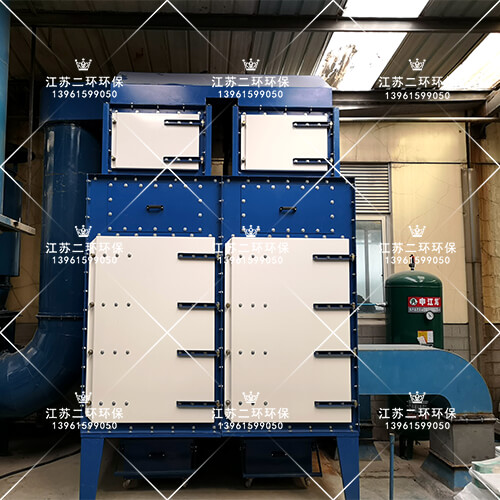

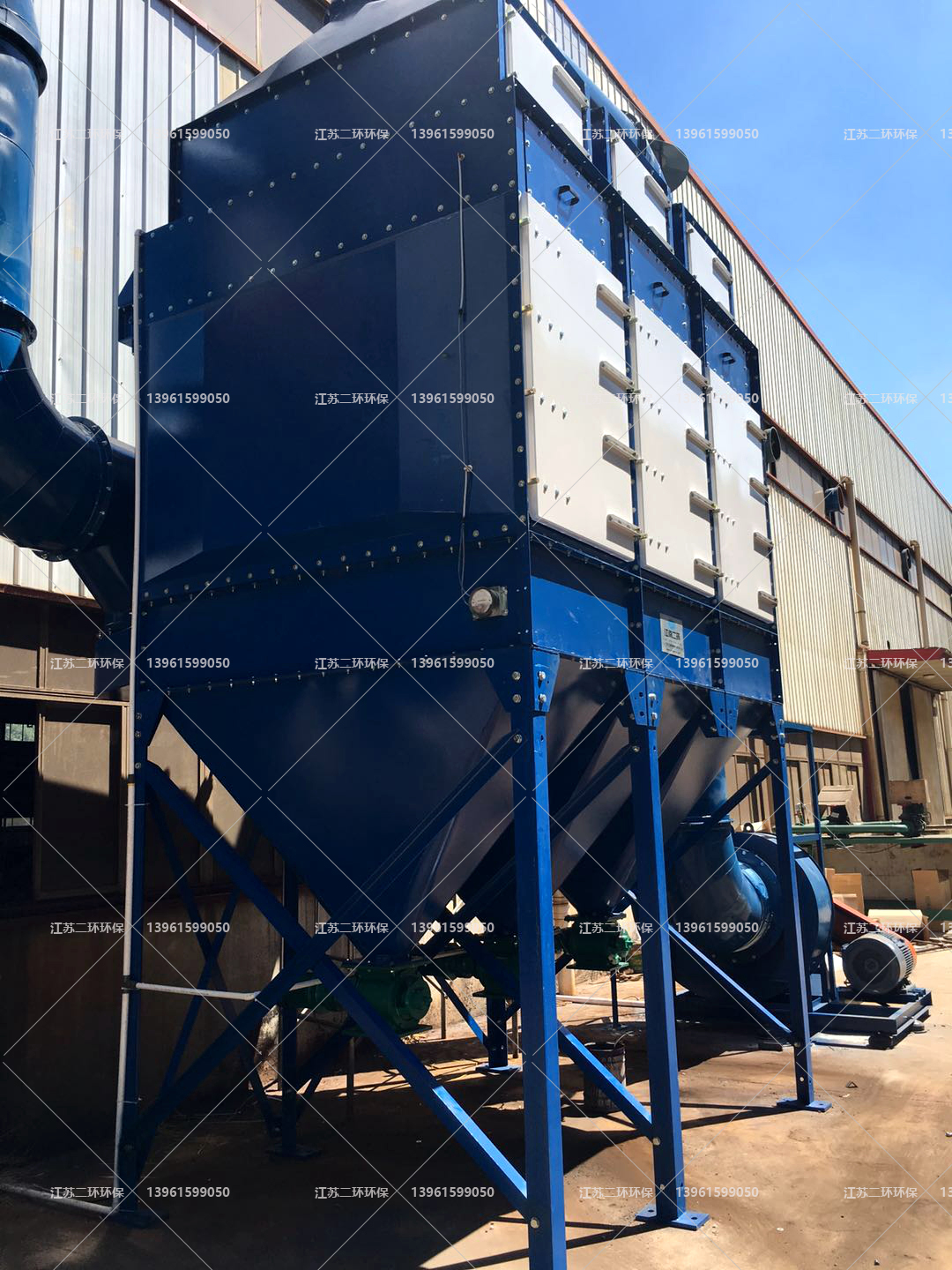

垂直式滤筒除尘器

  • 产品分类: 滤筒式除尘器
  • 产品简介:垂直式滤筒除尘器,又叫卡盘式、竖装式滤筒除尘器,加装二级HEPA过滤器模块,上下一体二级过滤。过滤0.3UM的尘埃,排放浓度可以做到0.1毫克/立方米,满足室内排放要求。采用激光切割、数控机床加工、模具焊接、模块化制造、静电喷塑、积木式拼装,精工打造而成。
  • 订购热线:139-6159-9050

产品简介

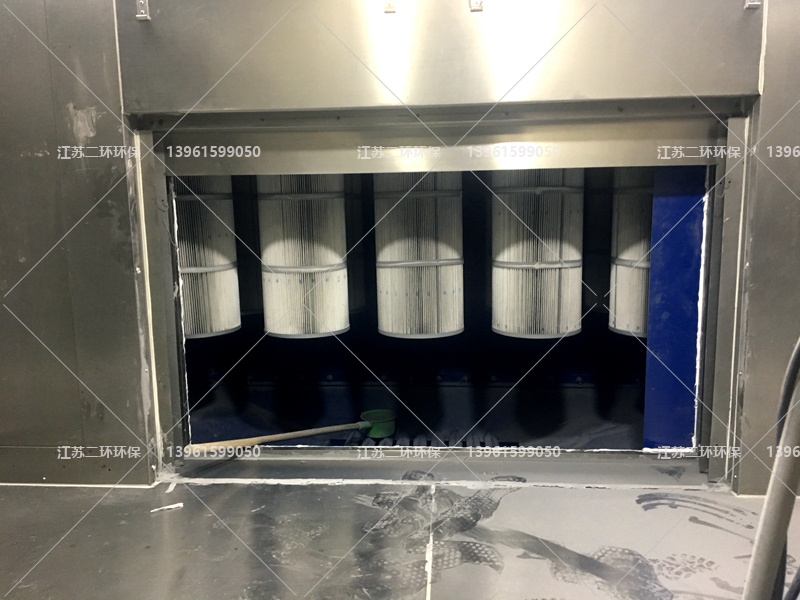

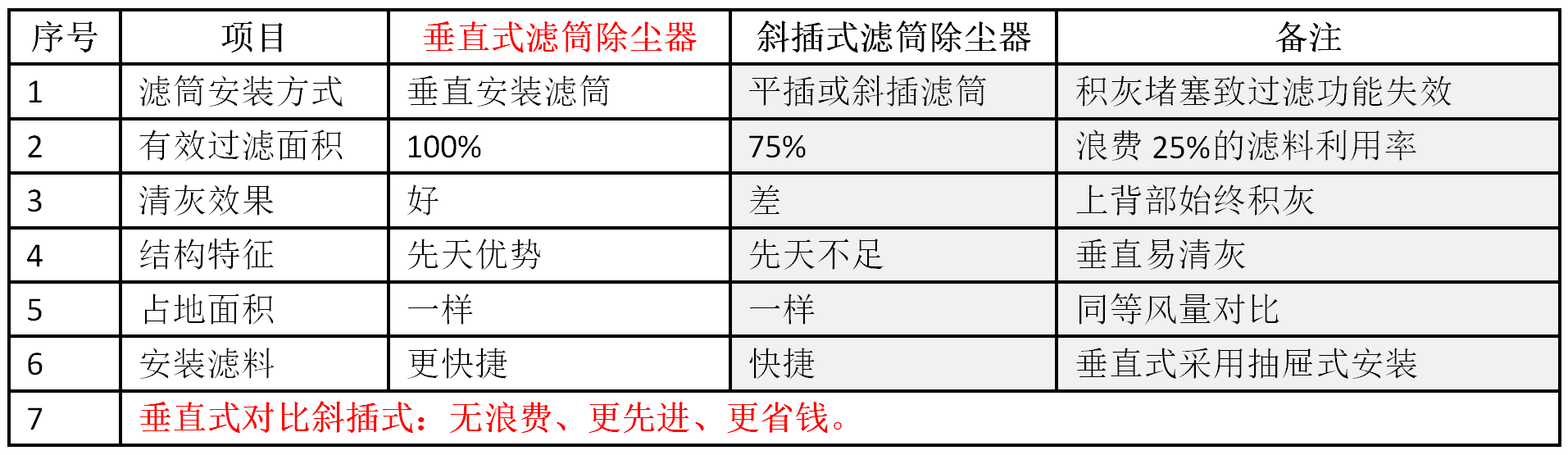

  垂直式滤筒除尘器,又叫卡盘式、竖装式滤筒除尘器,加装二级HEPA过滤器模块,上下一体二级过滤。如果车间有VOCS异味,可以采用三级过滤,增加活性炭过滤器,三级模块上中下组合成一体。滤筒垂直安装的结构特征,带来了易清灰的特点。尤其对于浓度大的粉尘,垂直式明显优于平装或斜插式的滤筒除尘器。机器采用正面开门,抽屉式推入滤筒,更换滤筒快速便捷,淘汰了常规需要人爬入机器内腔,采用螺丝吊装固定的落后方式。采用激光切割、数控机床加工、模具焊接、模块化制造、静电喷塑、积木式拼装,精工打造而成。

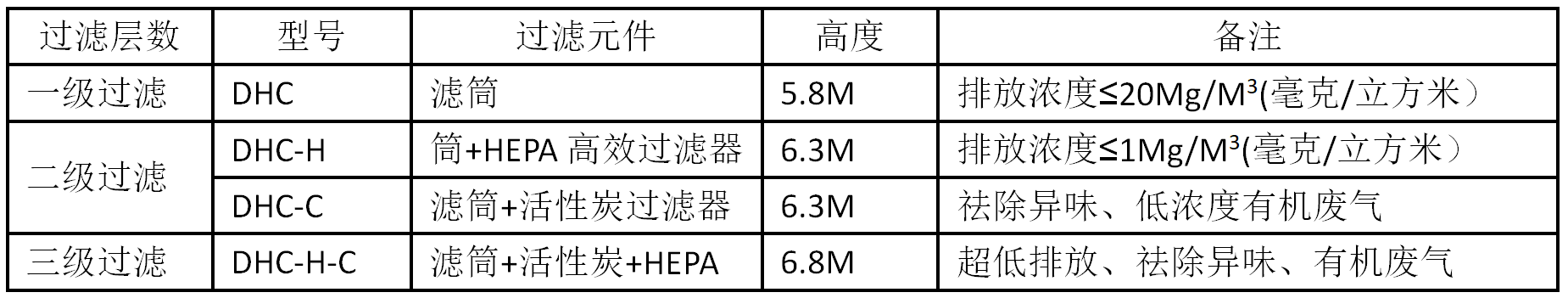

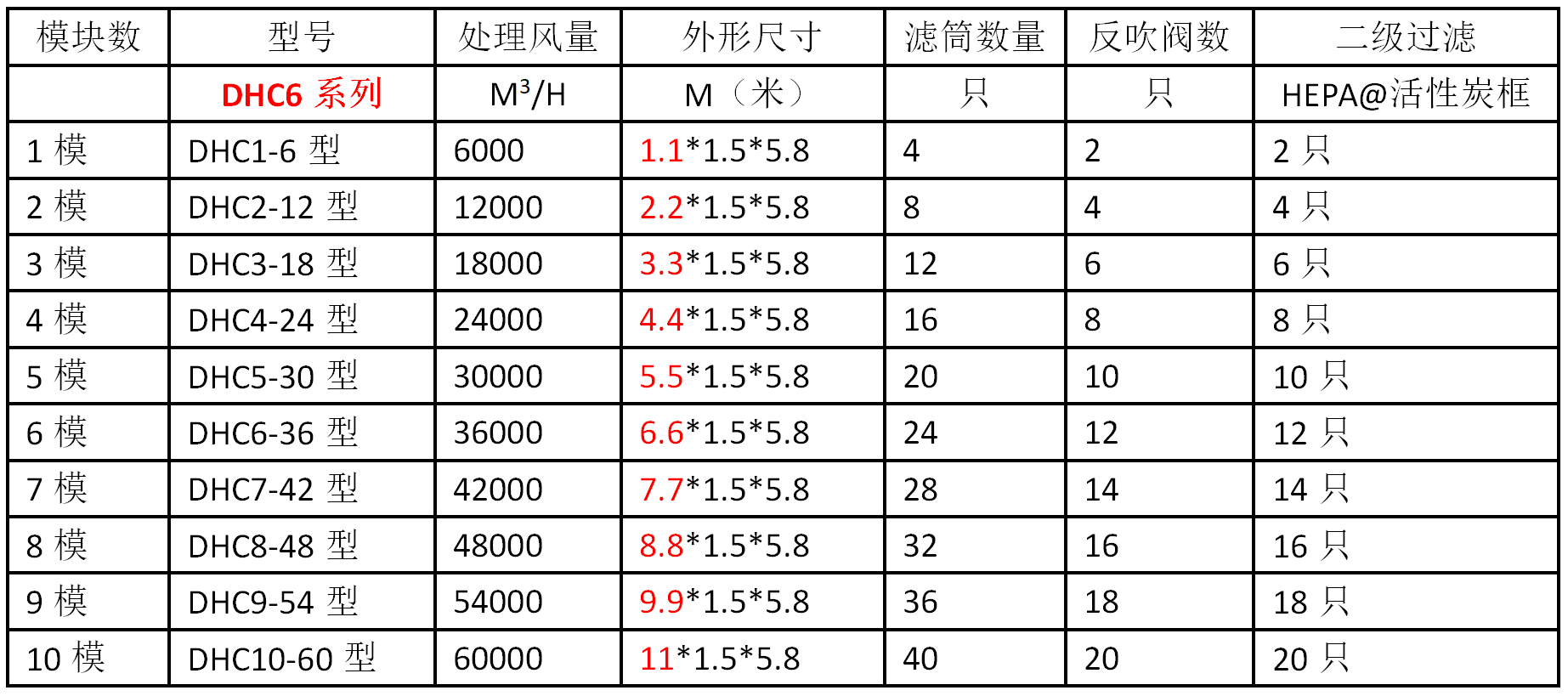

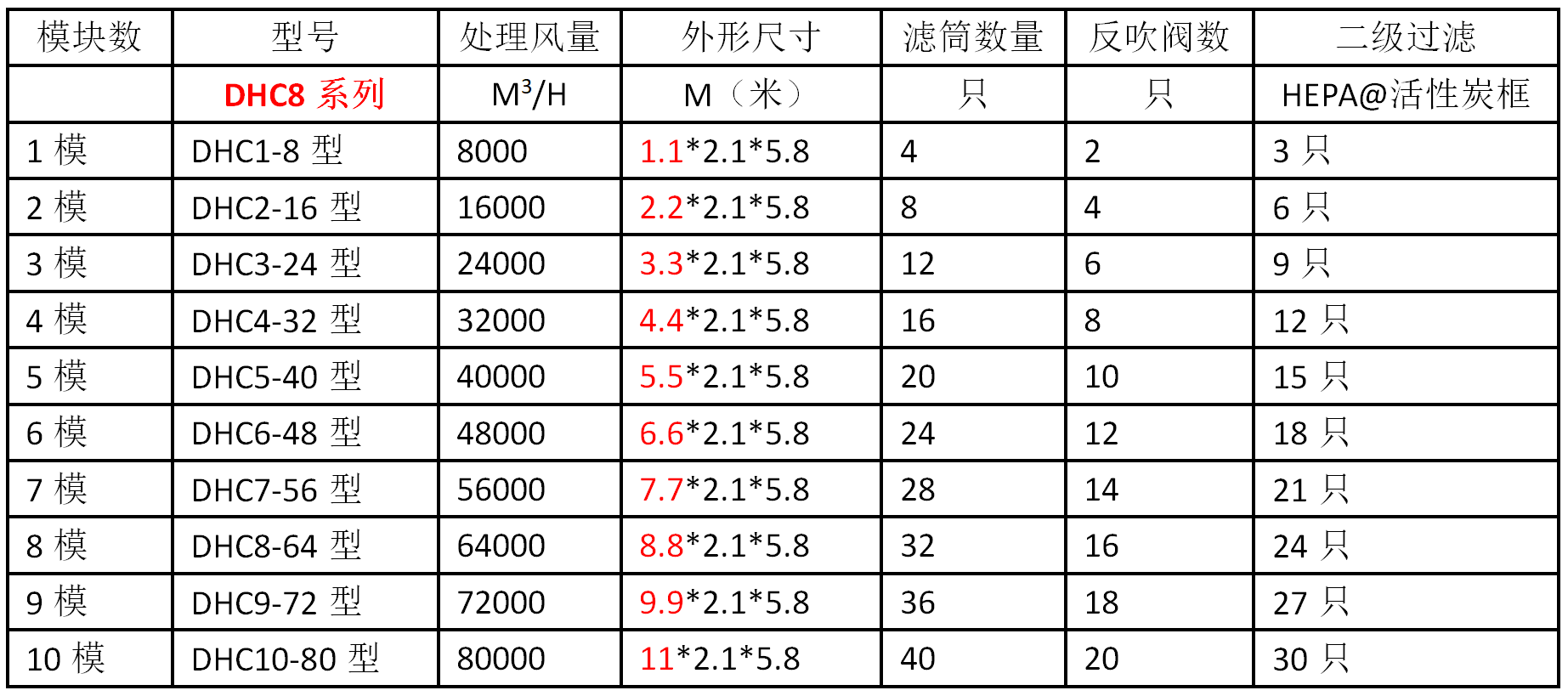

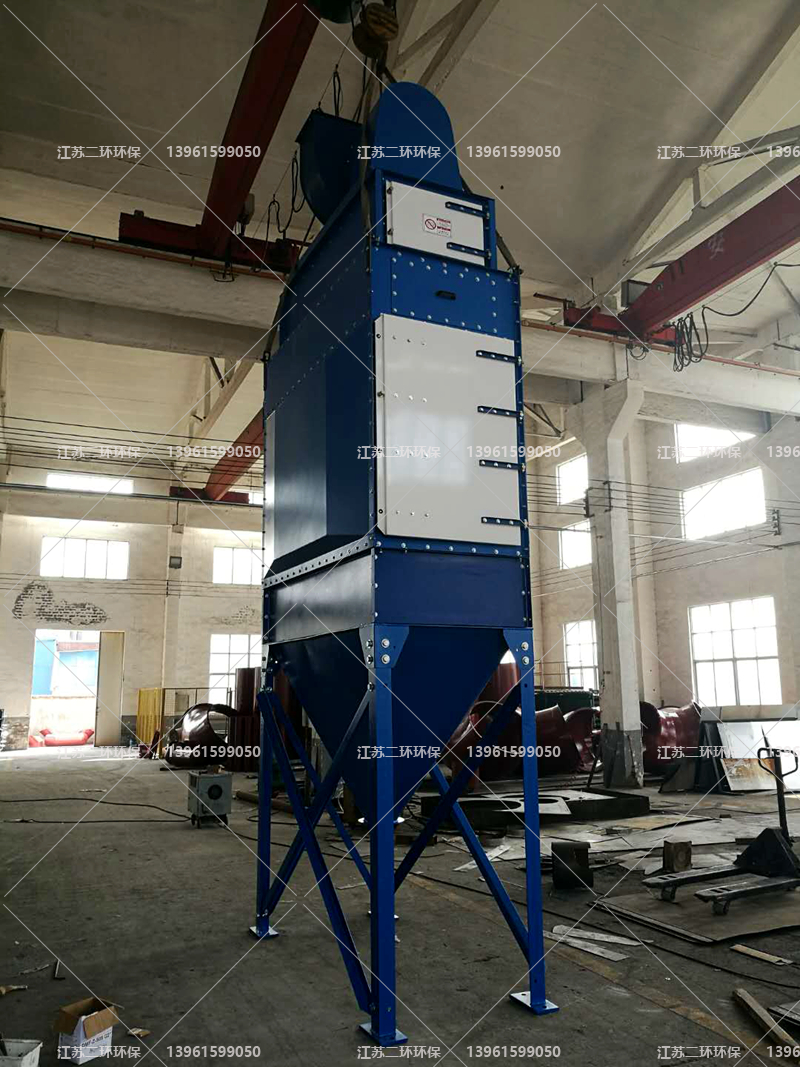

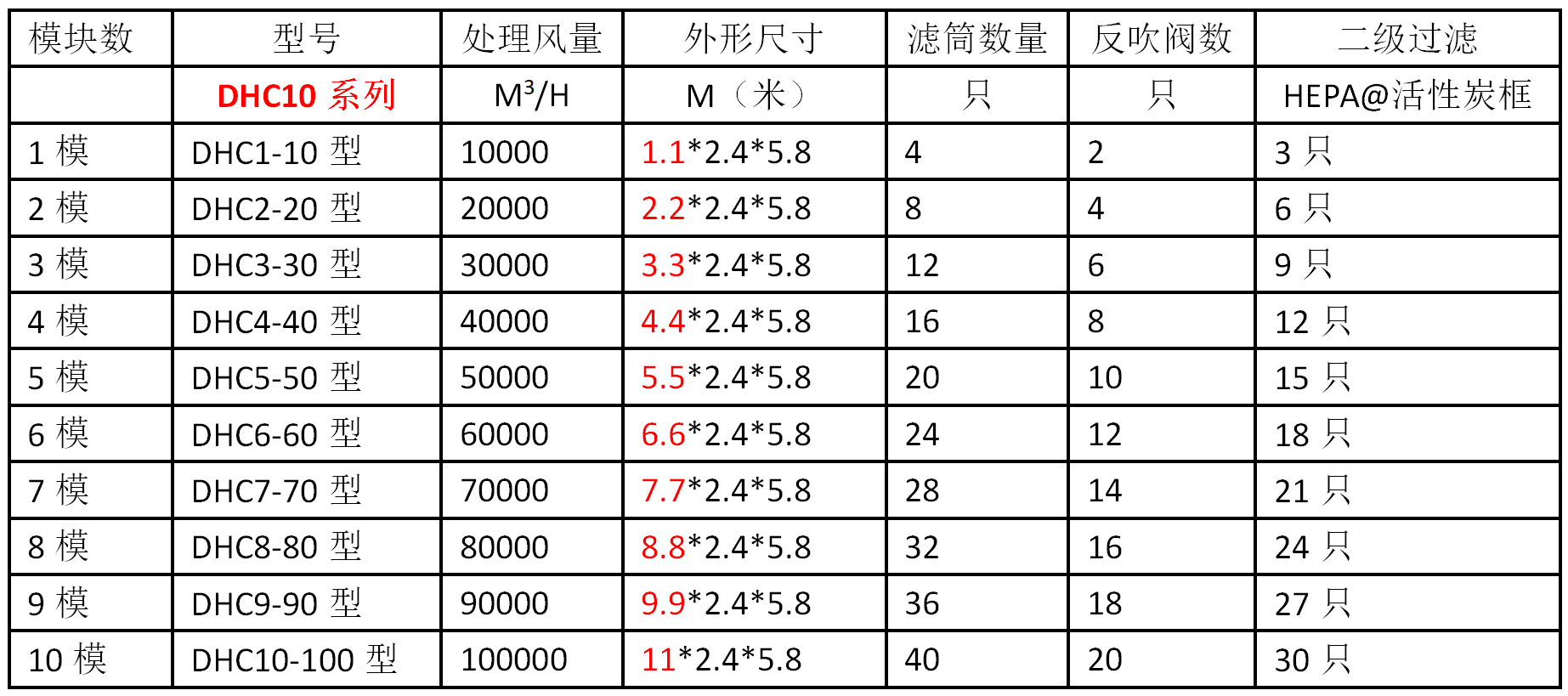

一、1级过滤机型(滤筒)

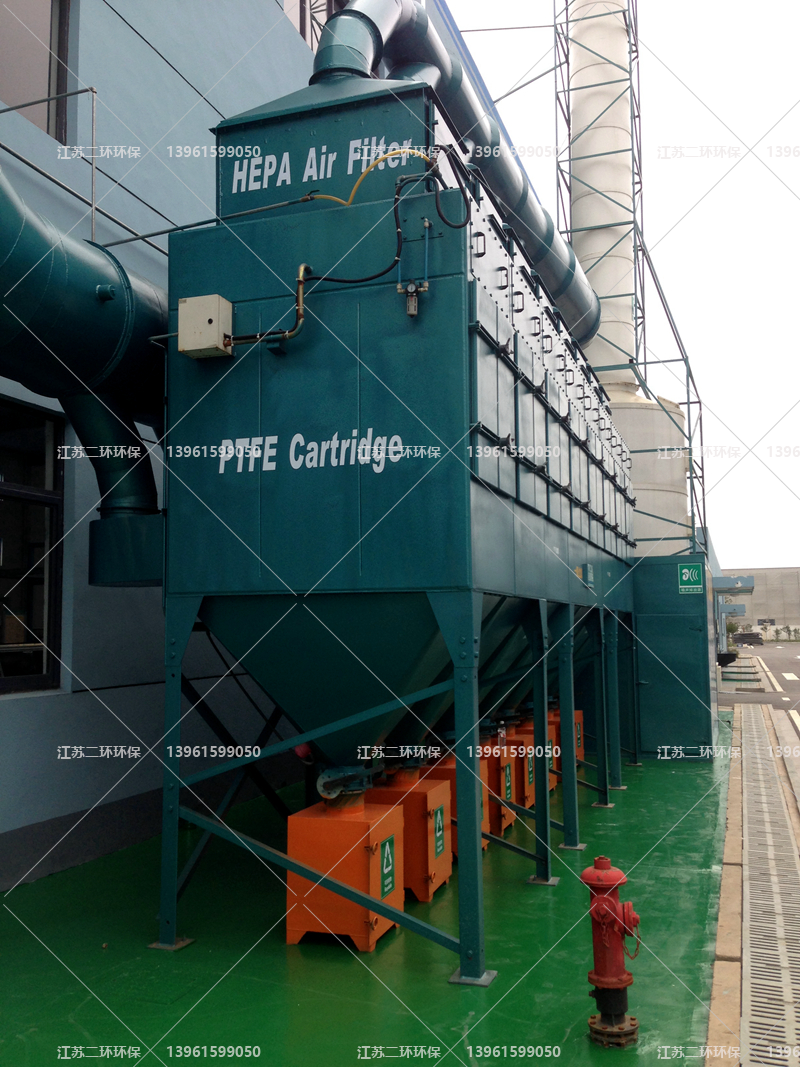

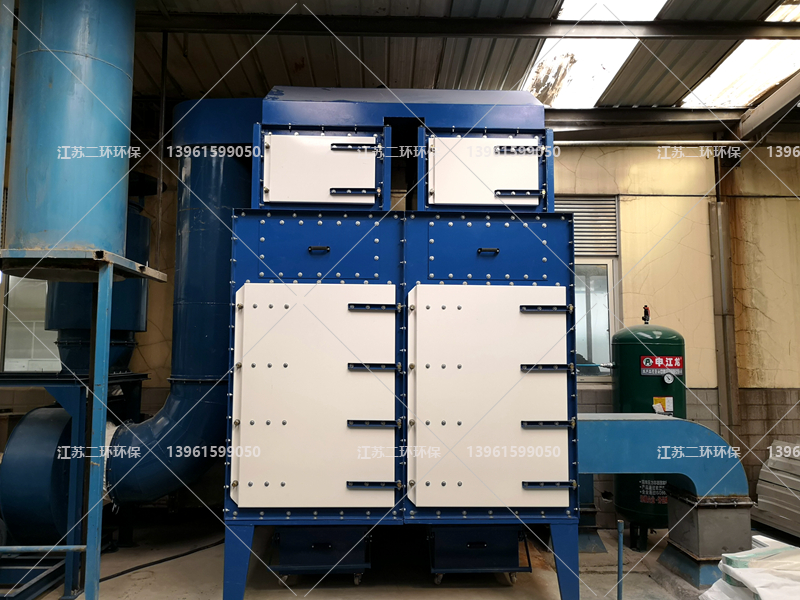

二、2级过滤机型(滤筒+HEPA过滤器):

三、3级过滤机型(滤筒+HEPA过滤器+活性炭过滤器):


1、接通电源与压缩空气,按下开关按钮,引风机启动,除尘器开始工作。

2、烟尘在风机风动力作用下,经过抽风管道,进入滤筒表面。由于气流截面突然扩大及气流分布板的作用,风速骤降,气流中一部分粗大颗粒在风动力和惯性力的作用下相互碰撞,自然沉降到底部集灰斗;粒度细、密度小的尘粒,通过扩散和筛滤等组合效应,沉积在滤筒滤料的外表面上而被拦截。

3、1级洁净的气体穿透滤料,从滤筒内壁集中排出,进入2级活性炭层

4、2级活性炭层,采用蜂窝活性炭或碳纤维滤纸构成,有效祛除玻璃钢胶水、塑料材质等烟尘产生的VOC异味。

5、2级脱味后的洁净气体进入3级HEPA过滤器,HEPA过滤器常用于洁净室,净化等级H14级以上。

6、经过3级处理后的空气由经风机抽出直接排放在车间内,无排放烟囱。

7、过滤元件滤筒的阻力,随着滤料表面粉尘积累层厚度的增加而增大。

8、喷吹控制方式可以分为压差控制、时序控制、人工控制。指针式的压差仪表会实时监测滤筒压差,直观可读。脉冲控制仪会自动进行启闭阀门,开启压缩空气喷吹清灰。

9、此时,瞬间接通脉冲电源,电磁脉冲阀开启,4公斤以上压力的压缩空气瞬间引入周边空气作为二次放大的充足气源,一并高压喷吹打入滤筒。使褶皱的滤筒瞬间膨胀变形鼓起,而产生振动,在高压脉冲气流冲刷的作用下,附着在滤筒外表面上的粉尘被一扫而光,掉入除尘器底部收集粉尘的灰斗收尘箱中。

10、清灰完毕后,电磁脉冲阀关闭,滤料外表面粉尘清除后,阻力变小,滤料获得再生,再次恢复拦截粉尘的功能。当阻力上升时,再次自动循环清灰再生工作。

11、可以选择智能变频电柜,随着开启吸口数量的多少,自动调整电机频率,自动调整风量的大小。

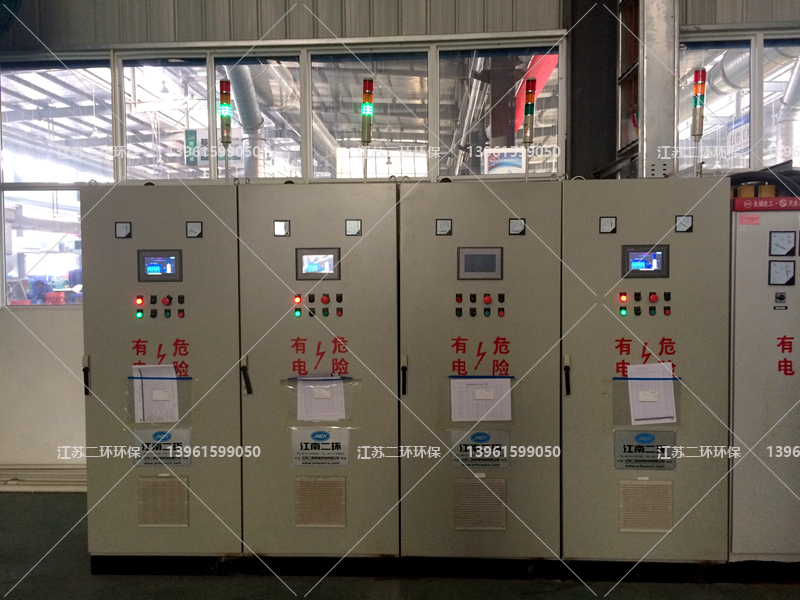

12、触摸屏+PLC的智能电柜,配合在线压缩空气监测仪、风压监测仪、压差监测仪、粉尘在线浓度监测仪构成了数字化信息交互的智能除尘, 出现故障,声光报警。

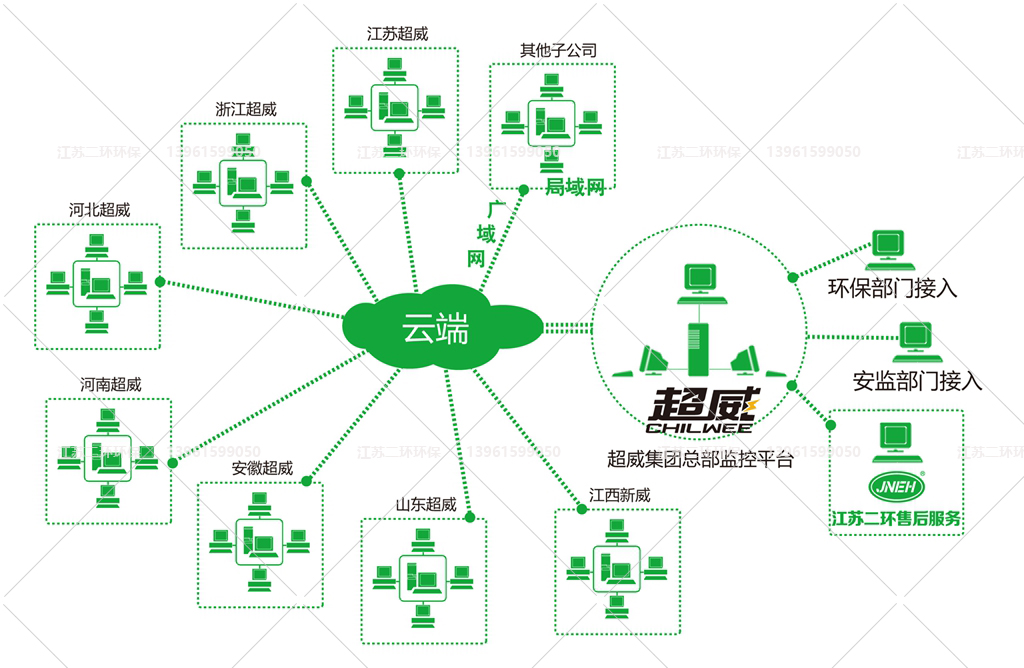

13、自动生成机组运行台账,排放超标自动报警,滤料需要更换自动报警,可以局域网联网运行,也可广域网远程联网监控,还可配合手机APP,随时了解运行信息。

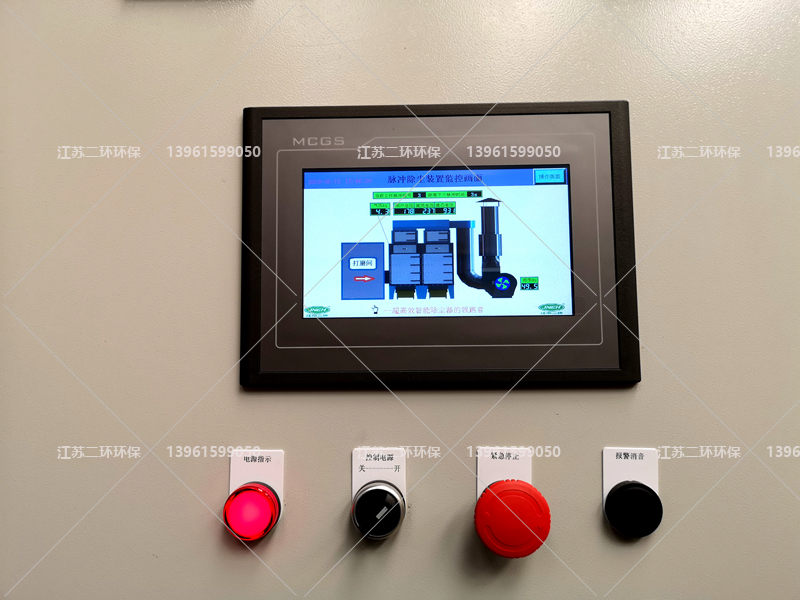

  除尘器加装了相关检测的仪器仪表、通过PLC程序控制自动运行,通过触目屏展示。


(1)管道风压仪:实时监测管道压力变化


(2)温度探测仪:实时监测烟尘温度,防止高温损坏除尘器滤料。


(3)压缩空气检测仪:实时监测压缩空气压力,防止气源不足影响清灰效果,损坏除尘器。


(4)压差计:实时监测除尘器滤料的阻力,作为更换滤料的判别依据。


(5)粉尘浓度计:实时监测粉尘排放浓度,防止超标排放、环境污染发生。


(6)变频器:调节电机频率,来实现风量调大调小,绿色节能。


(7)联网模块:远程显示,集中控制。可局域网、可外网连接控制,或手机APP控制


(8)电动阀门:根据用风需求,自动启闭阀门,调节风量。


(9)消防灭火:发生火灾,自动喷水或自动打开干粉式灭火器。


(10)声光报警:除尘器运行发生故障,声光报警,提示及时处理故障。


(11)运行台账日志:记录除尘器运行期间的数据,形成台账,生成日志打印,避免的人工记录的麻烦,省力,省心。





(1)适用于新能源新材料、汽车制造、船舶制造、金属加工、橡胶轮胎、烟草提炼、食品加工、精细化工、粮食、制药、电子、冶炼、纺织等行业的烟尘治理净化。

(2)近期热门应用场景:锂电池材料、膜切割、石墨烯、硅酸盐材料、机器人焊接、打磨、抛光、抛丸、喷砂、喷粉、收尘等生产工序产生的烟尘作集中式净化。

(3)可祛除颗粒物粉尘、烟雾等,同时也作为某些有价值粉尘(贵重金属、稀土粉尘、石墨烯粉尘等)的回收收尘装置。

(4)常规滤筒适用于温度120摄氏度以下的烟尘,超高温烟尘需要额外配套烟气冷却装置。

(5)可以安装在封闭车间,内排循环空气,无外排烟尘。北方寒冷地区,南方高热地区防止空调热量外排的优选除尘设备。

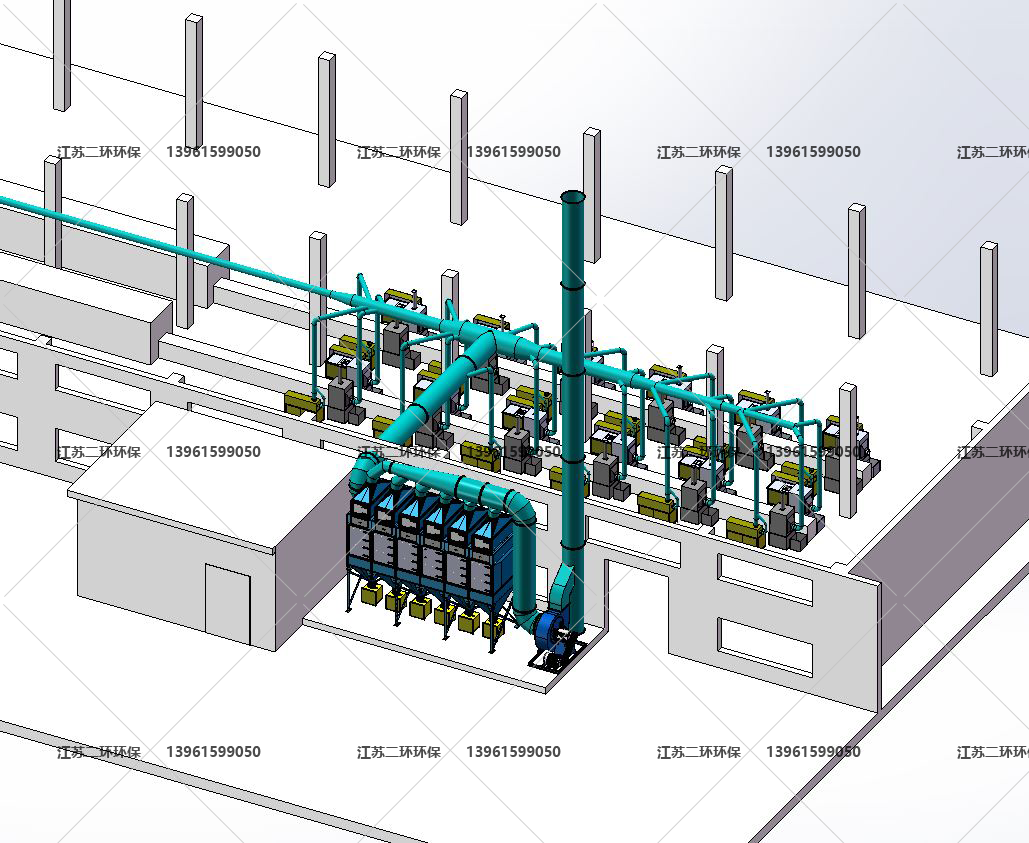

1、污染物产生点做收集装置,一般为吸罩,形成局部微负压。


2、如果是烟,则采用上吸方式。


3、如果是尘,则采用下吸或侧吸方式。


4、如果工位少,且分散,建议使用小风量单机除尘器。


5、如果工位多,且集中,建议使用大风量中央除尘器。


6、每个吸罩连接支风管,支风管安装风量调节阀门。


7、多根支风管通过并联方式汇总连接到主风管。


8、主风管采用多级变径,控制风速,接入除尘进风口。
9、进风口引入烟尘污染物进入除尘器过滤,洁净的空气从除尘器出风口排出。



1、我们的销售合同会明确约定,如果环保检测不达标,业主可以退货并获得全额的退货款。

2、环保验收以业主当地环保监测部门或法定的第三方检测机构出具的书面监测报告为准。

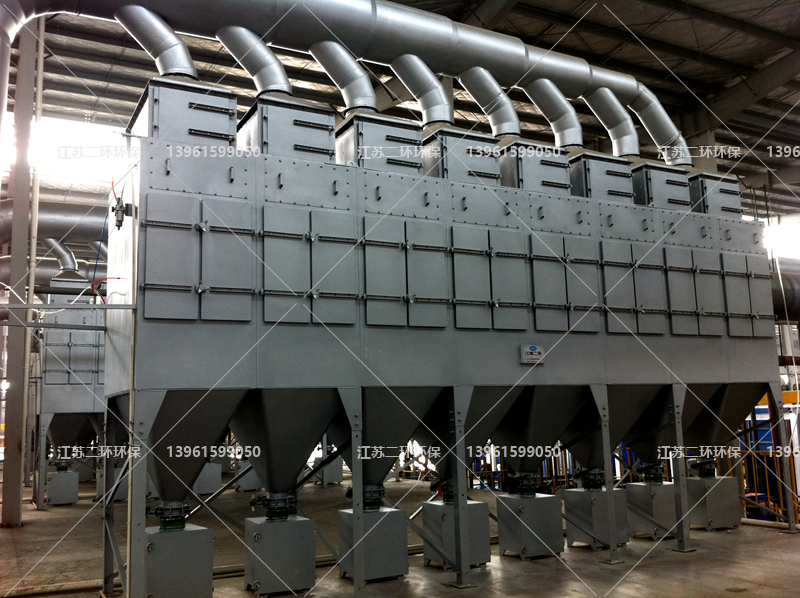

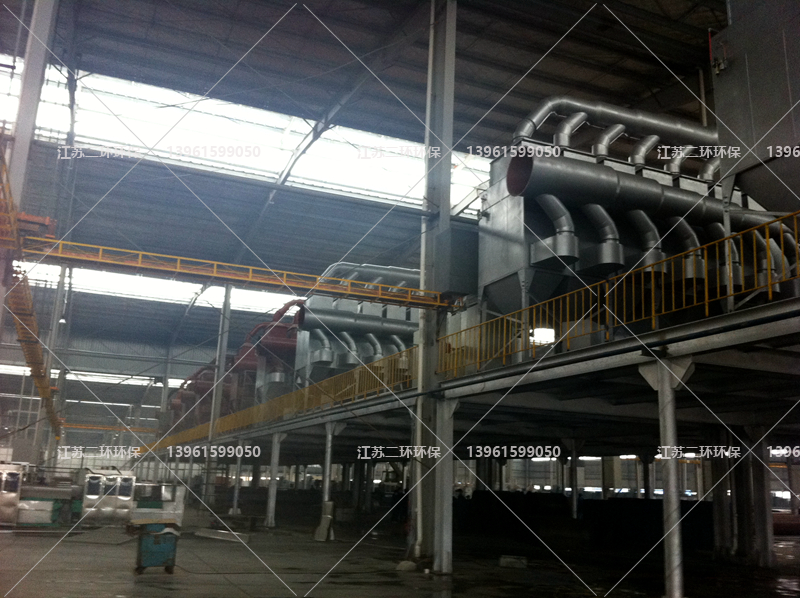

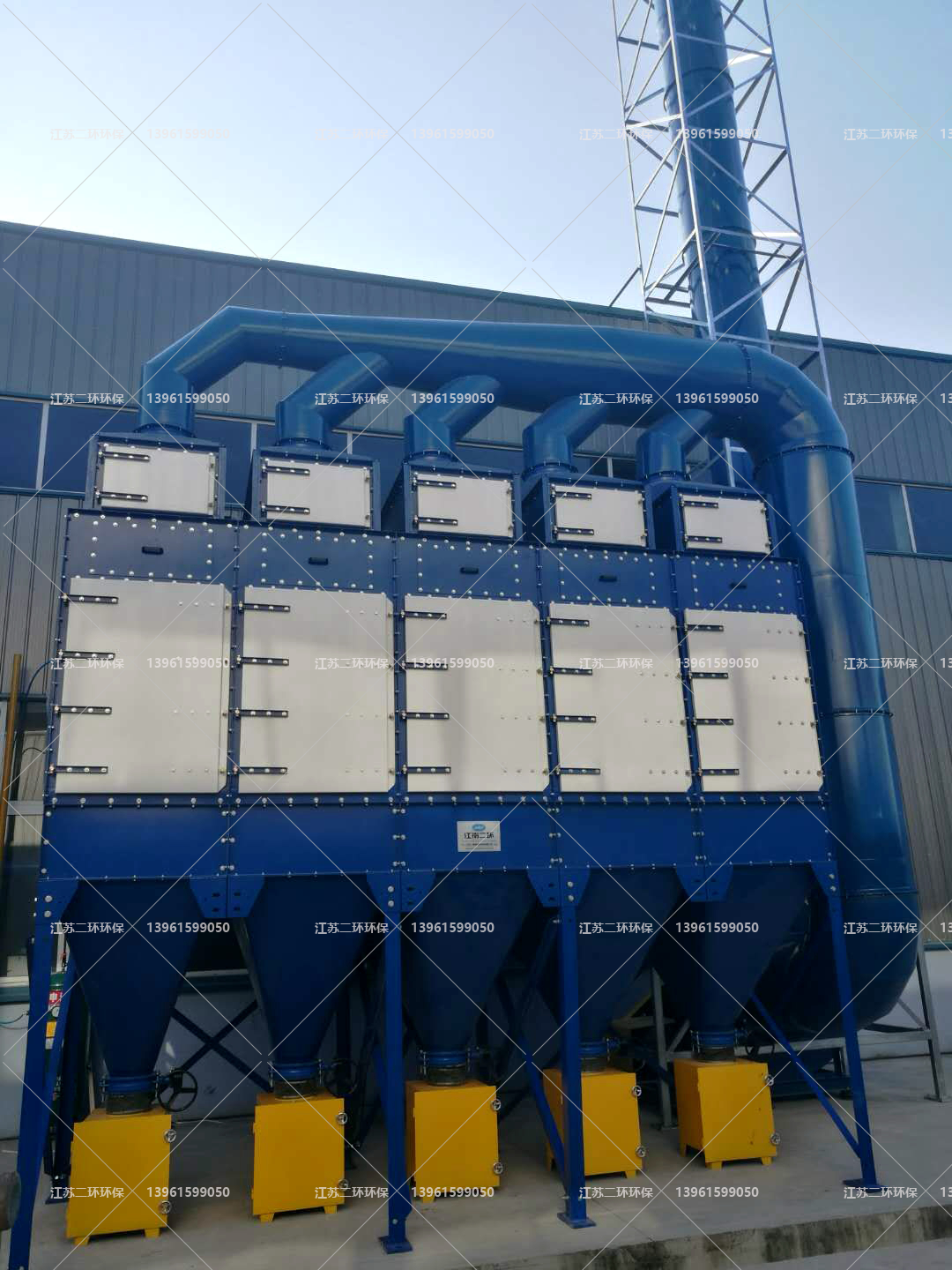

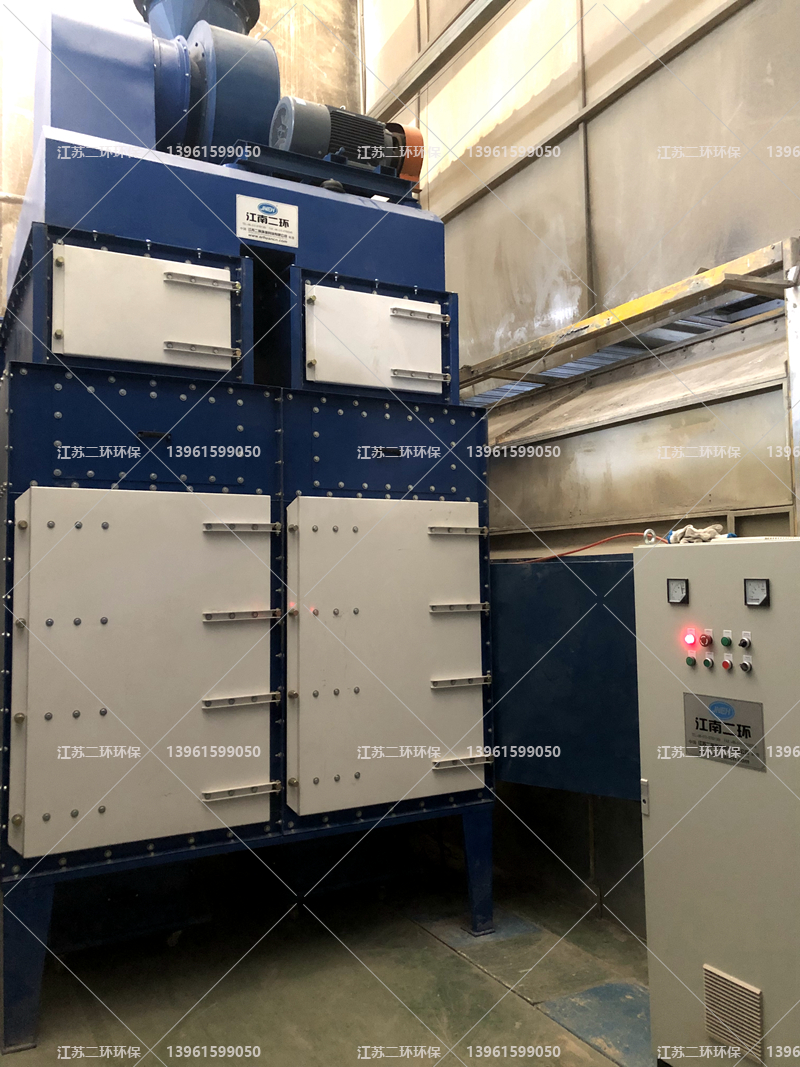

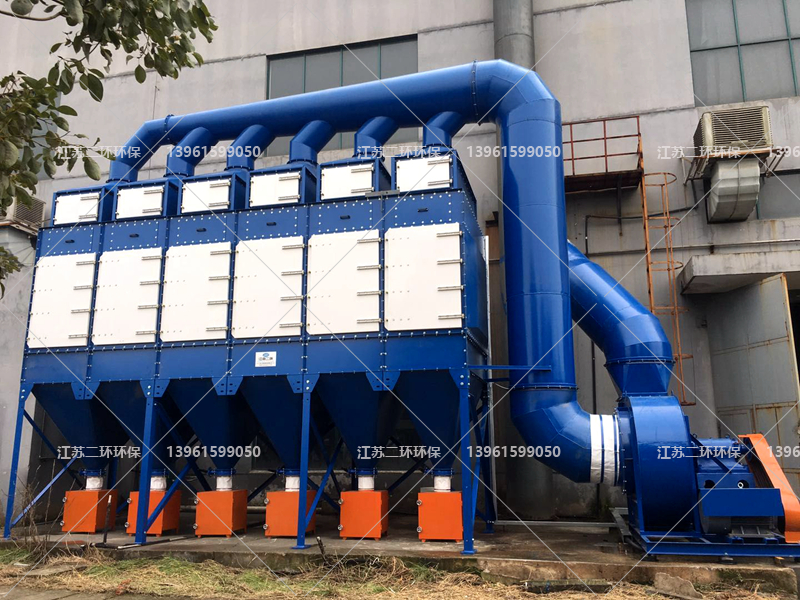

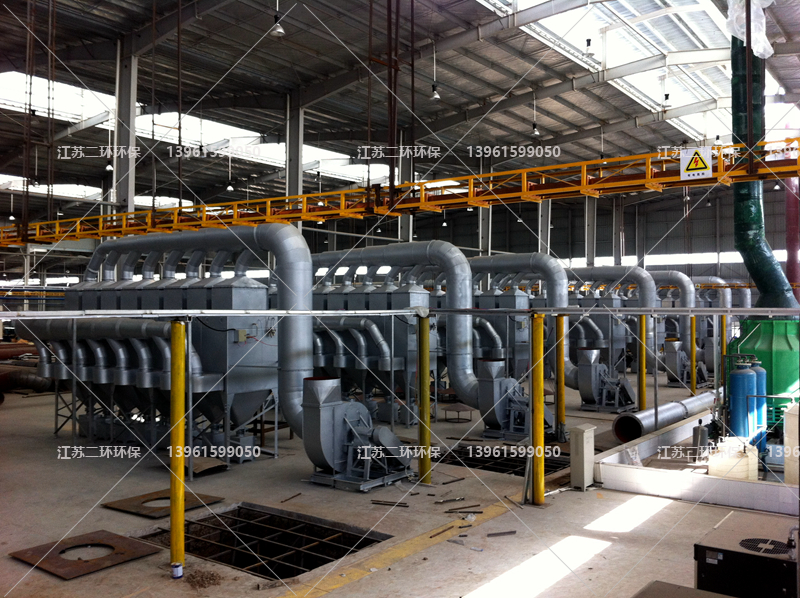

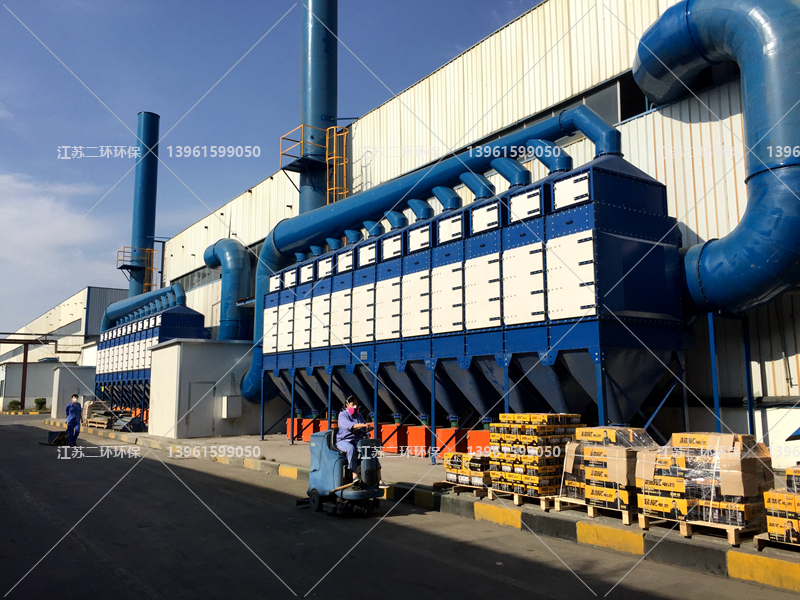

1、排放浓度≦0.1毫克/立方米型:山东超威电源有限公司(股票代码:超威动力HK00951)总包工程(下图)

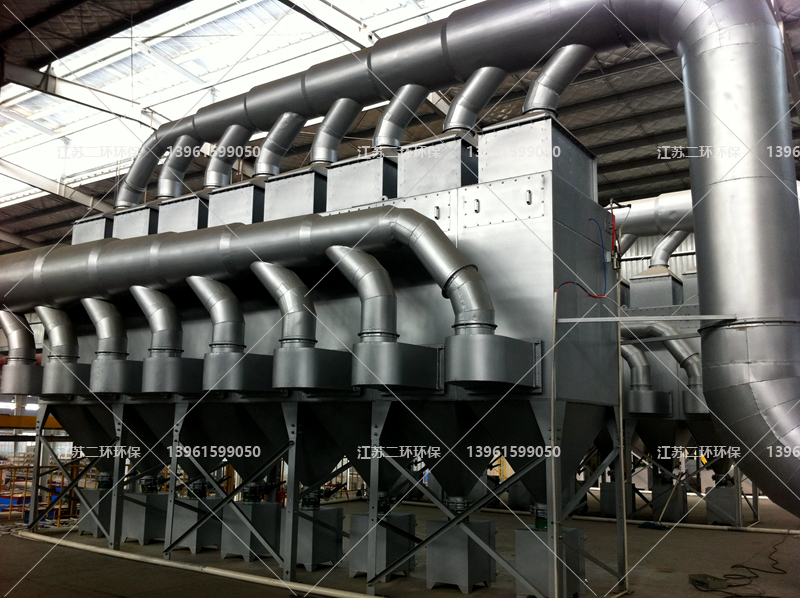

2、排放浓度≦0.1毫克/立方米型:山东超威磁窑电源有限公司(股票代码:超威动力HK00951)总包工程(下图)

3、排放浓度≦0.1毫克/立方米型:安徽超威电源有限公司(股票代码:超威动力HK00951)总包工程(下图)

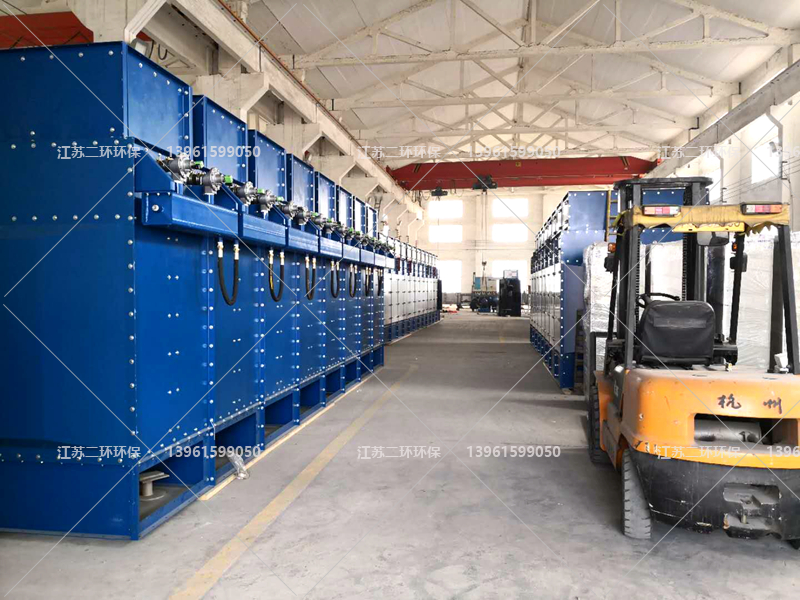

4、排放浓度≦0.1毫克/立方米型:河北超威电源有限公司(股票代码:超威动力HK00951)出厂前检测(下图)

5、排放浓度≦0.1毫克/立方米型:宝能电源孟加拉工厂铅粉除尘器出厂前检测(下图)

6、排放浓度≦0.1毫克/立方米型:江苏永达电源有限公司(股票代码:超威动力HK00951)出厂前检测(下图)

7、零排放工程:今创集团股份有限公司(股票代码:今创集团603680)打磨房除尘(下图)

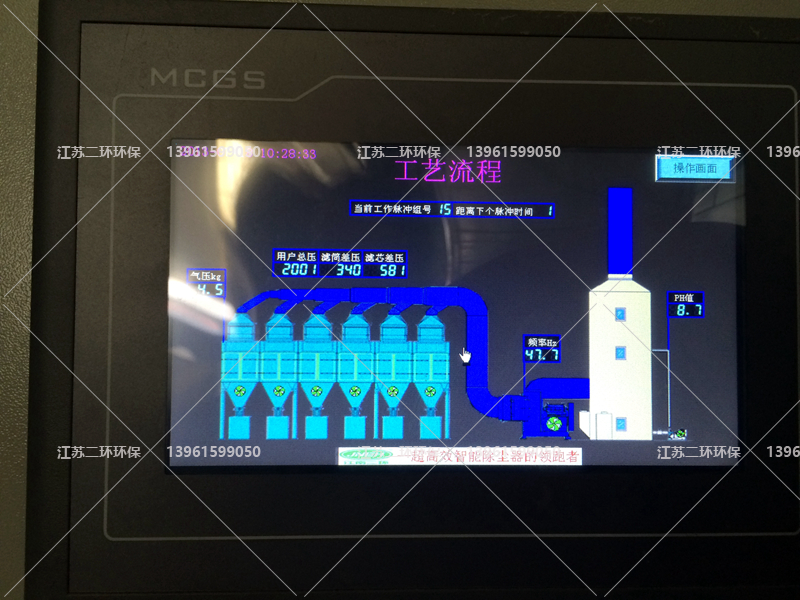

8、零排放工程:今创集团股份有限公司(股票代码:今创集团603680)触摸屏工艺图(下图)

9、零排放工程:今创集团股份有限公司(股票代码:今创集团603680)涂装喷粉除尘无烟囱内循环工程(下图)

10、零排放工程:今创集团股份有限公司(股票代码:今创集团603680)涂装喷粉除尘无烟囱内循环工程(下图)

11、零排放工程:今创集团股份有限公司(股票代码:今创集团603680)涂装喷粉除尘无烟囱内循环工程(下图)

12、排放浓度≦0.1毫克/立方米型浙江超威电源有限公司(股票代码:超威动力HK00951)除尘环保总包工程(下图)


13、零排放工程:河南超威电源有限公司(股票代码:超威动力HK00951)总包工程(下图)

14、零排放工程:河南超威电源有限公司(股票代码:超威动力HK00951)总包工程(下图)

15、零排放工程:德国MOLL河南正效电源有限公司环保除尘总包工程(下图)
16、零排放工程:德国MOLL河南正效电源有限公司环保除尘总包工程(下图)
17、
排放浓度≦0.1毫克/立方米型:浙江诺力集团公司(股票代码:诺力股份603611)工程(下图)

18、排放浓度≦5毫克/立方米型:无锡天辰冷弯型钢有限公司抛丸除尘器工程(下图)


1、提供现场勘查、设计、生产、安装、调试、售后一站式服务。
2、发货采用底托盘+缠绕膜,包装牢固安全,专车发货至用户指定地点。
3、我们有自主进出口许可证,海外代发可以FOB上海港。
4、海外发货采用海关认可的免检胶木板整体包装。
5、我们提供设备以及室内外管道的上门安装服务。
6、业主也可以参照说明书自主安装,并可微信视频,我司远程指导。


(1)产品使用过程中,有任何问题,请联系二环环保售后服务热线:400-822-9050
(2)二环环保25年信誉积累,所售产品质保1年,并提供该产品的终身售后服务。
(3)质保期内,2小时内作出电话响应回复,江浙沪地区24小时内赶到现场。
(4)外省地区48小时内赶到现场。并随时可以微信视频直播,指导解决问题。
(5)包修期外,依旧提供售后服务,如需更换耗材,只收取成本价。
