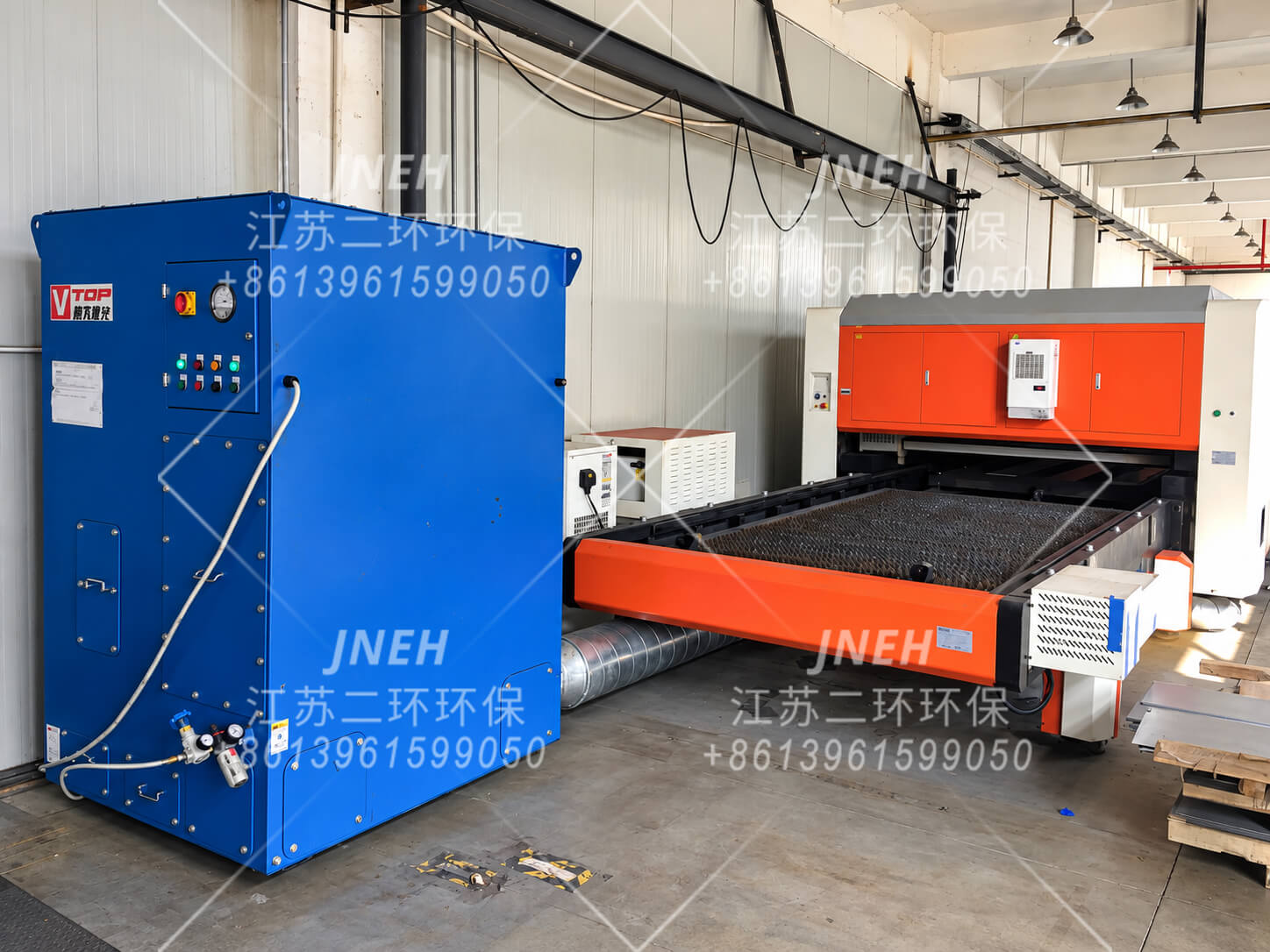

一体式滤筒除尘器
适合单台激光切割机的紧凑型配置。
激光切割粉尘与烟尘抽排
激光切割除尘器
采用与激光切割机匹配的除尘排烟系统捕集切割烟尘。从紧凑型一体机到组合式滤筒除尘器，我们根据切割床、材料和运行工况配置过滤系统及风量。
有效捕集始于设备端：下部抽排、分区吸风，以及必要时的上部抽排，均需与切割床设计相配合。
01
激光切割应用案例
以下为激光切割设备配套除尘器示例。最终配置取决于设备的抽风布局及切割工艺。

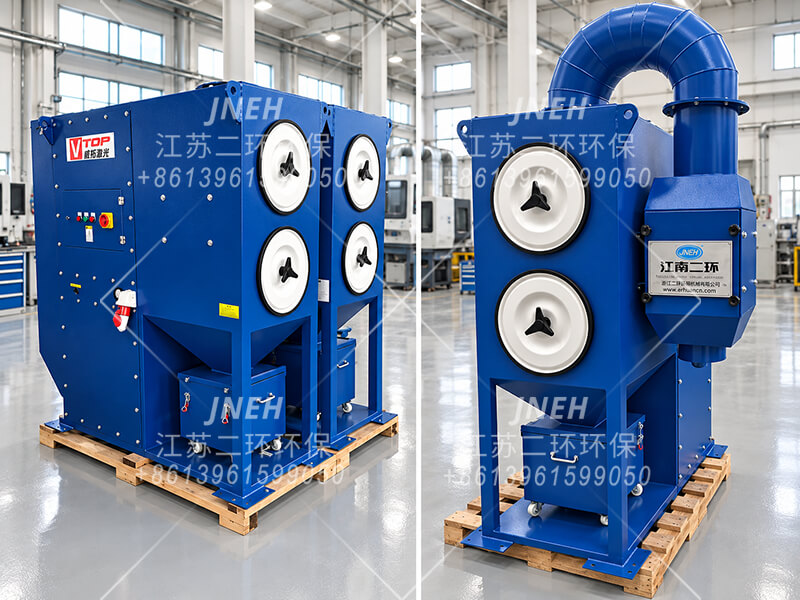

EHI-2 激光切割除尘器
用于激光切割烟尘抽排的紧凑型一体式滤筒除尘器。

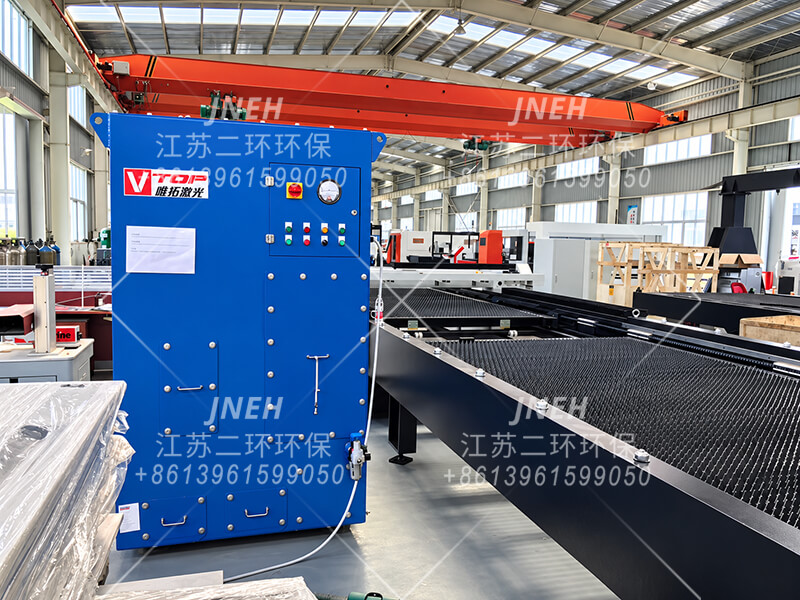

EHI-4 配套 VTOR 激光切割机
与 VTOR 激光切割机配套的滤筒除尘器。

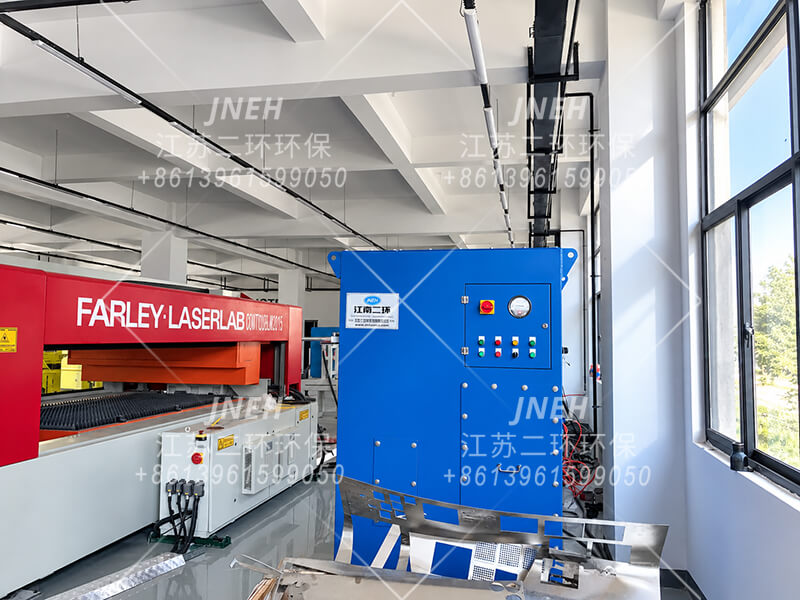

EHI-4 配套 Farley Laserlab 激光切割机
配套 Farley Laserlab 激光切割机的应用示例。

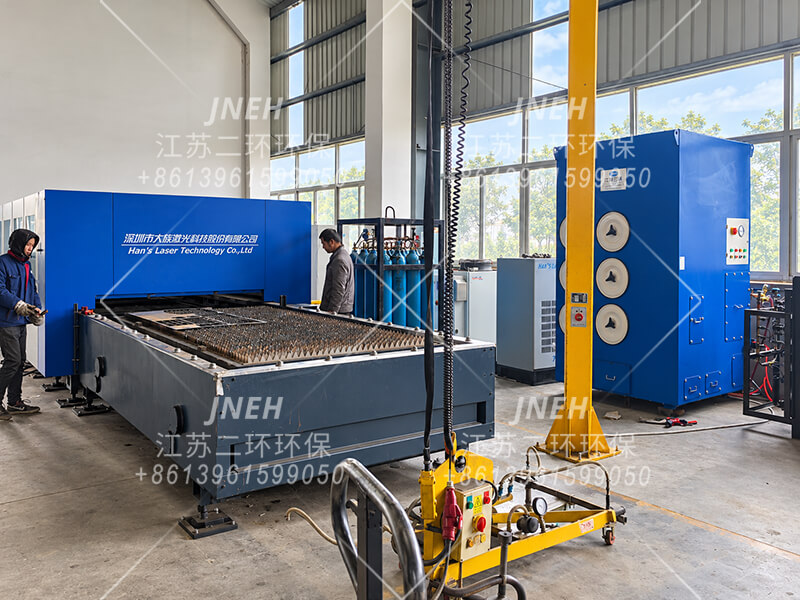

EHI-6 配套大族激光切割机
配套大族激光切割机的应用示例。
前往专用产品页面了解更多型号
02
使抽排系统与切割机匹配
先确定捕集方式，再选择除尘器及风机，确保完整系统能够提供所需风量。
开放式激光切割机
下部抽排通过切割床吸走烟尘。较大火花和高温颗粒通常落入床体，部分烟尘则可能上升至床面上方。若下部捕集不足，应评估床体分区及合适的上部集气罩，同时避免妨碍设备运行。
封闭式激光切割机
在具备合适接口时，可在下部抽排基础上增加上部罩体抽排。封闭罩有助于约束上升烟尘；上下支路均需获得足够风量。
切割床设计至关重要。 随切割头移动、在附近开启的分区风阀，可将吸力集中于切割位置。未分区的床体则会将风量分散到更大区域。设备原厂接口尺寸、内部通道和风阀控制均影响捕集效果；单纯增大除尘器可能无法解决床体抽风不良的问题。
上下部抽排的两种组合方式

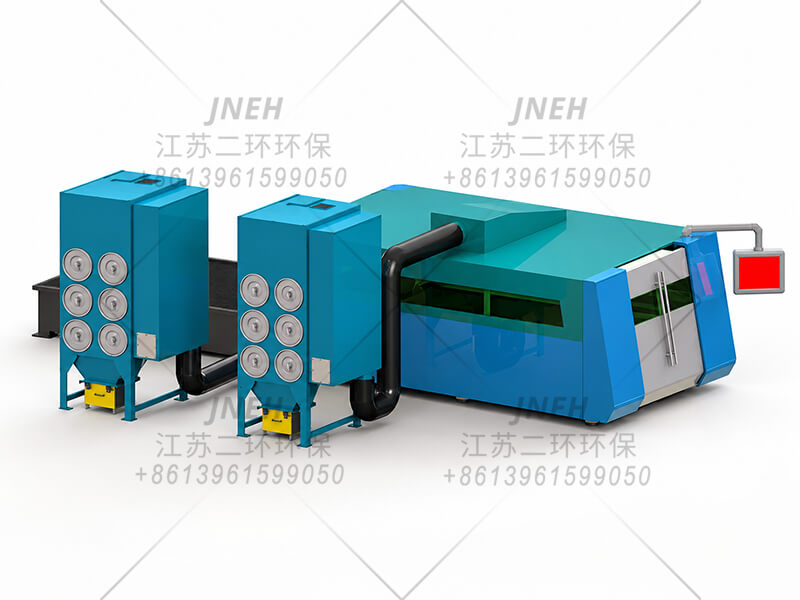

独立抽排：两台 EHI-6N 除尘器
安装示意图。一台 EHI-6N 用于上部抽排，另一台用于切割床抽排。在工况允许时，烟尘负荷较低可仅运行下部抽排；需要上部捕集时，两台除尘器同时运行。

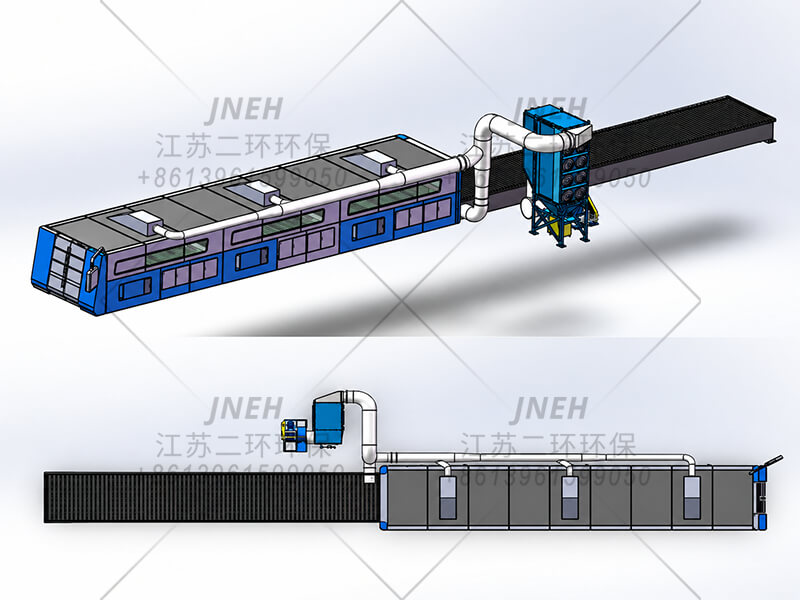

合并抽排：一台 EHCDT4-16 除尘器
安装示意图。上下支路汇入共用主管，连接一台较大的 EHCDT4-16 除尘器。应考虑支路风量平衡及系统总阻力。
03
激光切割除尘器选型
下表可作为初步选型依据。最终选型由材料、厚度、床体设计、切割工况及管道阻力共同决定。
| 型号 | 参考风量 (m³/h) | 风机电机 (kW) | 滤筒数量 | 火花捕集器 | 集尘容器 |
|---|---|---|---|---|---|
| EHI-1 | 1,000 | 2.2 | 1 | 外置 | 外置 |
| EHI-2 | 2,000 | 3 | 2 | 外置 | 外置 |
| EHI-3 | 3,000 | 4 | 3 | 外置 | 外置 |
| EHI-4 | 4,000 | 5.5 | 4 | 内置 | 内置 |
| EHI-4N | 4,000 | 5.5 | 4 | 外置 | 外置 |
| EHI-6 | 5,500 | 7.5 | 6 | 内置 | 内置 |
| EHI-6N | 5,500 | 7.5 | 6 | 外置 | 外置 |
江南二环常用 EHI 配置。电机功率指抽风机电机功率，并非激光功率。参考风量仅供初步选型；实际运行风量取决于风机性能及系统总阻力。“外置”表示独立布置，实际供货附件请以报价确认为准。
核查设备接口
记录抽风口直径及数量、床体尺寸、风阀运行方式和管道布局。接口通常由激光切割机制造商提供；仅凭激光功率无法确定所需除尘器规格。
管道风量： Q = 3,600 × A × v，其中 Q 的单位为 m³/h，A 为 m²，v 为 m/s。举例来说，在 15 m/s 下：Ø200 mm ≈ 1,700；Ø250 mm ≈ 2,650；Ø300 mm ≈ 3,820 m³/h。这些是管道风量计算值，并非捕集效果保证或固定接口上限。
何时考虑组合式除尘器
风量更大、粉尘负荷更高或运行时间更长时，可能需要过滤面积更大、卸灰能力更强的组合式除尘器。风机应按照运行阻力下的所需风量选型，并计入滤筒积尘后的阻力。
沉流式组合除尘器 →立式组合除尘器 →04
根据材料与烟尘配置系统
防护措施和过滤级数应与实际工艺匹配，不能仅按激光功率选择。
带油板材与黏性烟尘
板材表面的油污可能形成黏性烟尘，增加滤筒负荷。适配的调质粉末，例如合适的石灰基粉末、滑石粉或其他相容粉末，可帮助吸附油分，并形成保护性滤层。粉末选择及投加方式必须适合实际工艺。
查看预涂粉末供料装置 →火花与高温颗粒
江南二环激光切割除尘器配置阻燃滤料。当高温颗粒可能进入除尘器时，内置或上游火花捕集器可减少其进入滤筒的数量。阻燃滤料和火花捕集器并不能使除尘器完全防火，也不能提供完整防爆保护。
查看火花捕集器 →铝材与可燃粉尘
应评估收集粉尘的可燃性及安装所需的防火防爆措施，可能需要接地、适合的滤料、隔爆及泄爆措施。江南二环可配置选定的防护部件，但这并不等同于除尘器整机通过 ATEX 认证。
湿式除尘与组合处理系统
对于持续存在高温颗粒问题的工艺，可评估湿式除尘或湿式加干式的组合方案。湿式除尘通过颗粒与液体接触进行捕集；细颗粒捕集性能取决于洗涤器设计，而非仅取决于水溶性。
查看湿式除尘器 →湿式与干式组合处理： 在后续过滤前，由除雾器去除夹带液滴。根据工艺，可增设精过滤级（例如 F9（按原 EN 779 分类））、HEPA 级或脉冲清灰滤筒除尘器。应控制湿度和冷凝，以保护干式滤材。循环水仍需排泥，并对废水或残渣进行适当管理。
厚铝板、木材及皮革切割需要单独评估。湿式处理可以降低部分点火风险，但不能消除风险；铝粉与水接触还需评估氢气生成。气体和蒸气可能需要颗粒过滤之外的处理措施。
05
选型前的常见问题
新建系统或抽排升级时需核查的实际问题。
增大除尘器能否解决床体冒烟？
如果原因是实际供给风量不足，增大除尘器可能有所帮助。应先检查床体通道、接口尺寸、分区、管道阻力及可用捕集点。增加除尘器规格无法补偿所有流动受限或捕集布置不良的问题。
上下部抽排是否始终需要两台除尘器？
不一定。经过风量平衡的支路可共用一台按总工况选型的除尘器。两台除尘器可独立控制，适合上下部抽排要求不同的情况。
过滤后的空气能否回到室内？
这取决于材料、污染物、过滤性能及适用要求。细颗粒可考虑采用 HEPA 过滤，但 HEPA 无法去除所有气体或蒸气。项目需确认具体排放方式。
报价需要哪些信息？
请提供激光切割机型号和功率、床体尺寸、材料及厚度、切割工况、抽风口尺寸和照片，同时提供管道走向、可用供电条件，以及冒烟、油雾或火花等问题。
- 设备型号、激光功率与床体尺寸
- 材料、厚度与运行时长
- 接口直径、分区及上部抽排情况
- 管道走向及可用供电条件
- 冒烟、含油烟尘或火花问题
